ドールと京商ハングオンレーサー「SUZUKI RGV-Γ」 (組立編2)
それでは、ここから本格的に組み立てていきます。

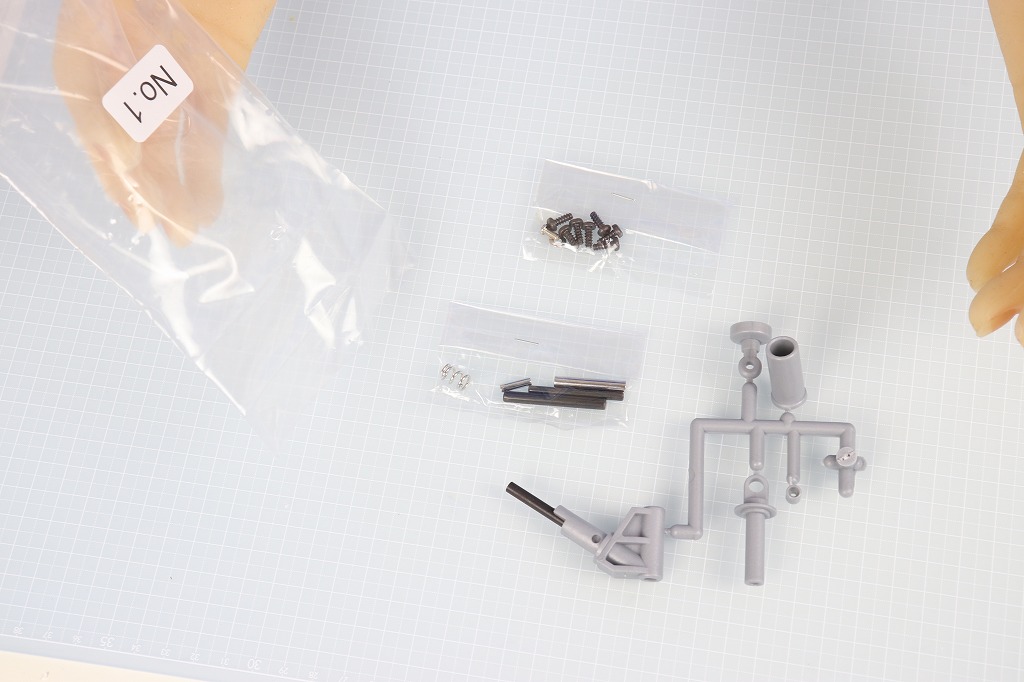

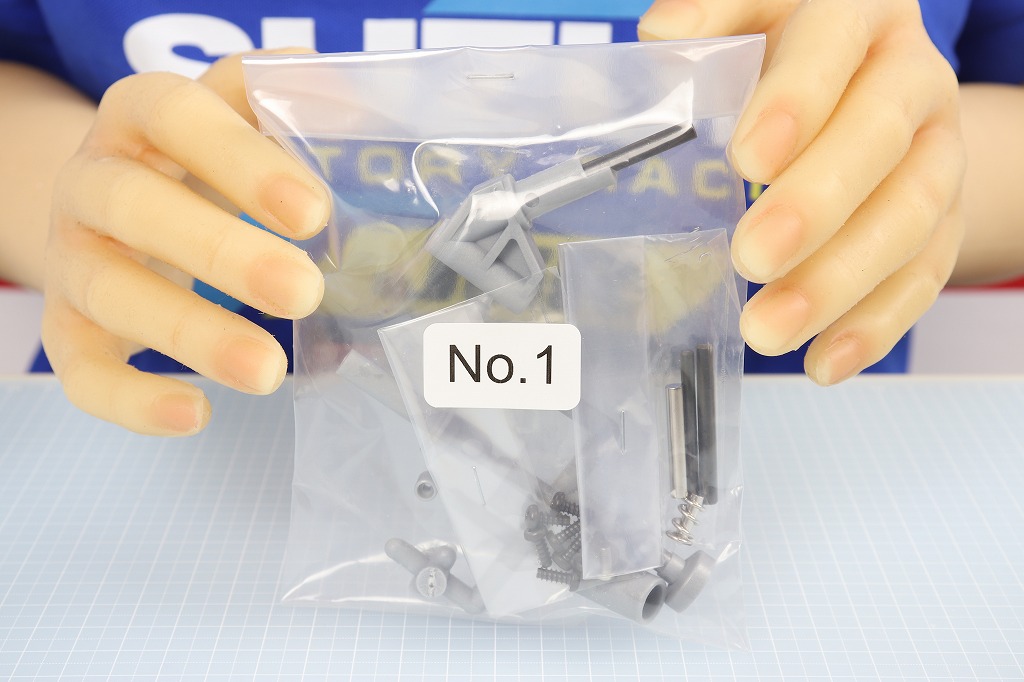

まず最初は、「No.1」の袋を使います。
中身は、たったこれだけです。

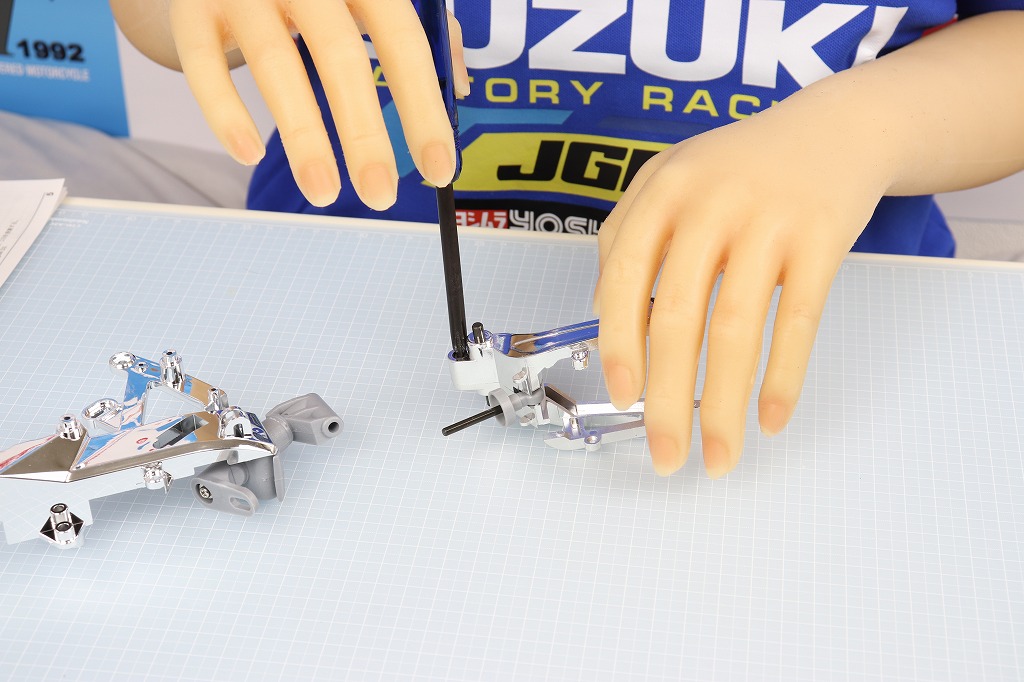

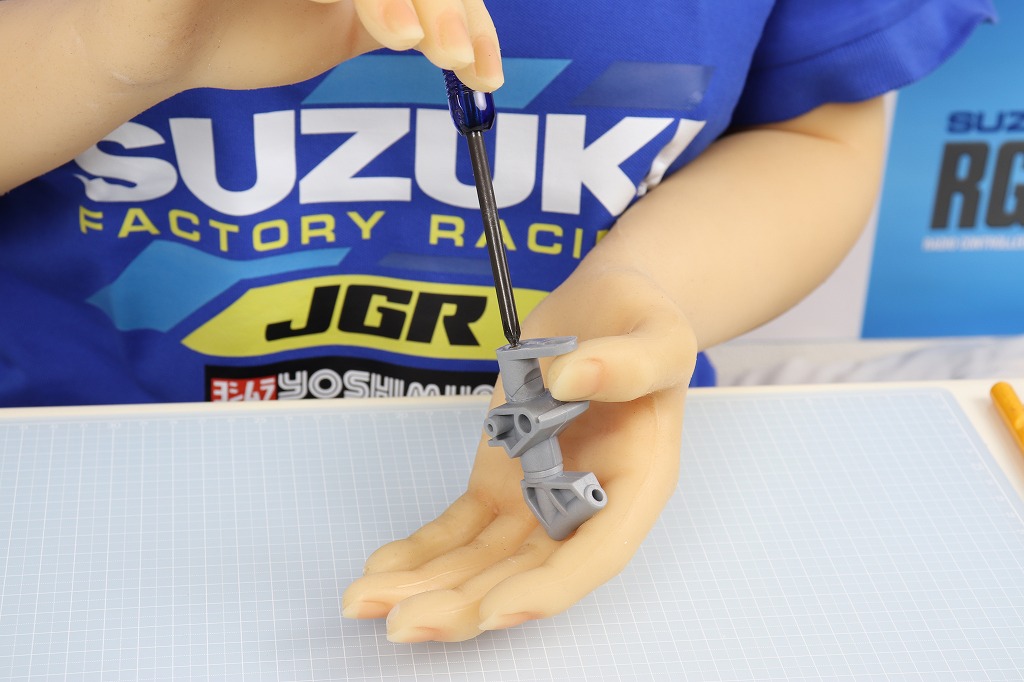

まずは、ステアリング部分を作ります。

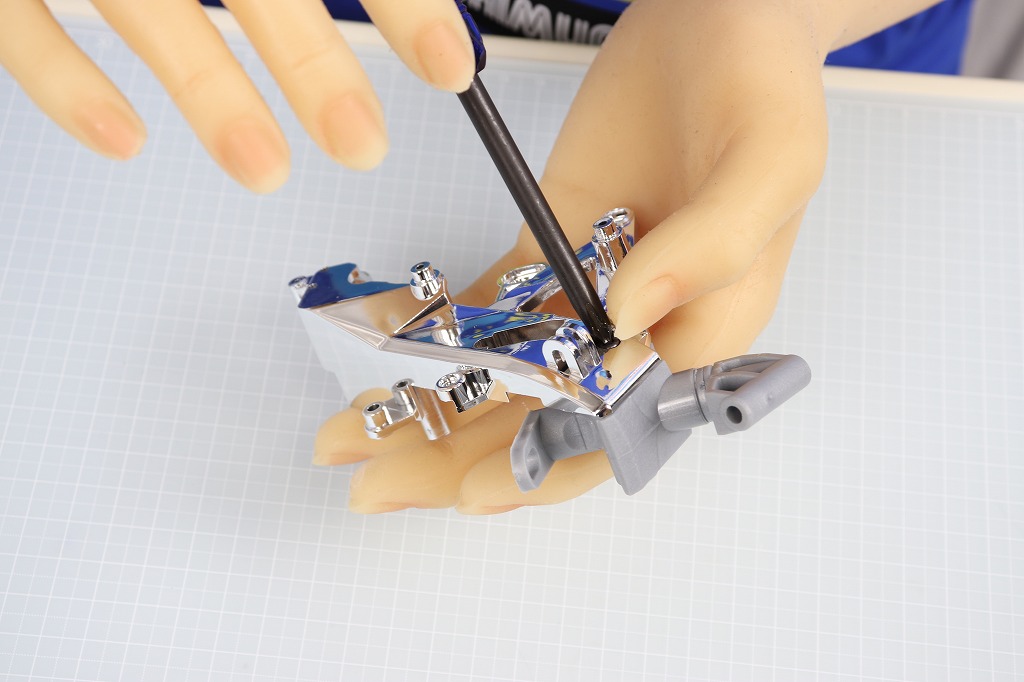

これにメッキパーツを付けます。
ここで、別パーツを作ります。

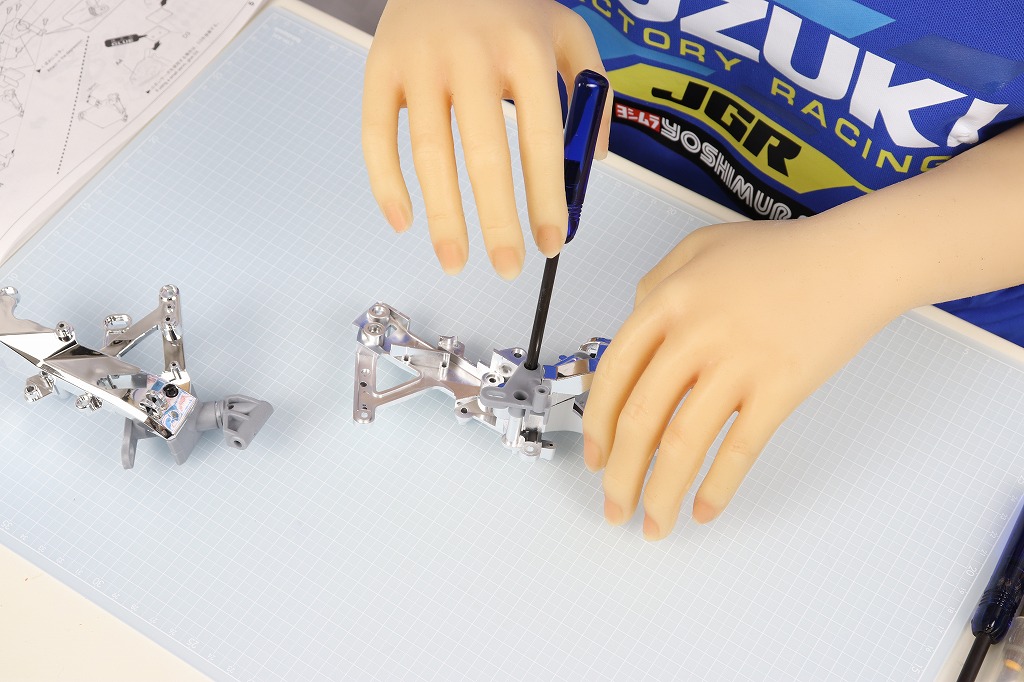

パーツを付け…
2つのパーツを合体します。

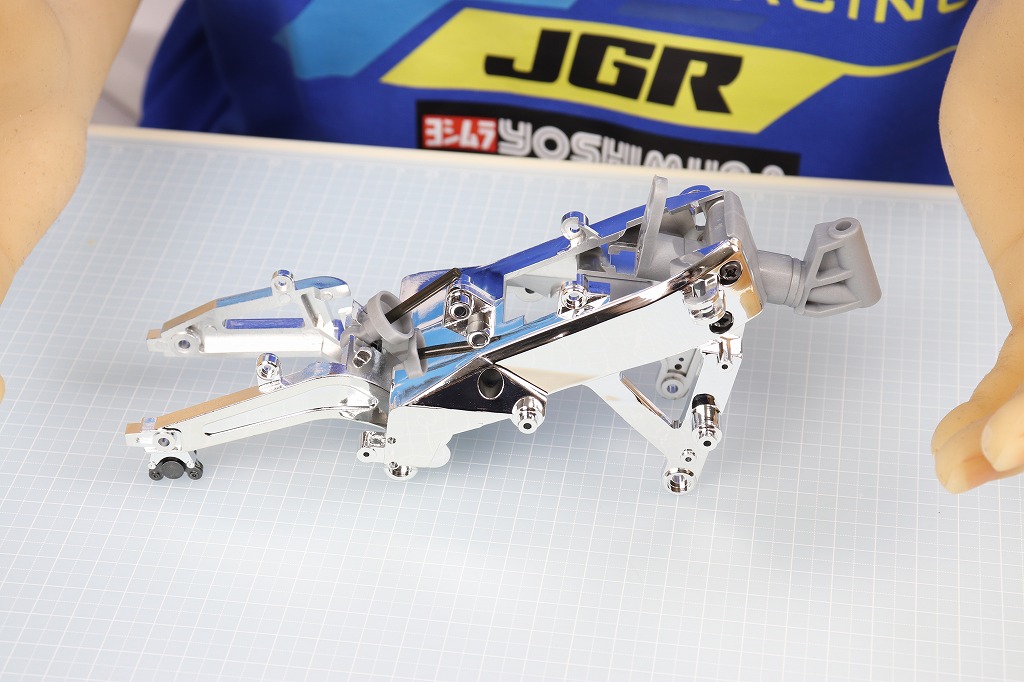

こんな感じです。

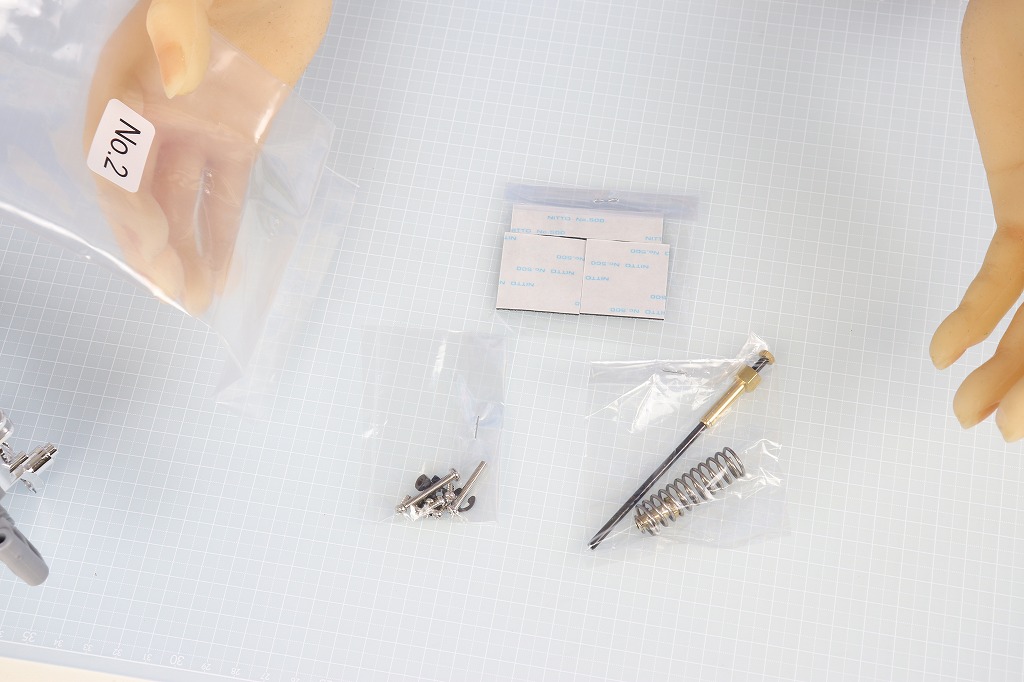

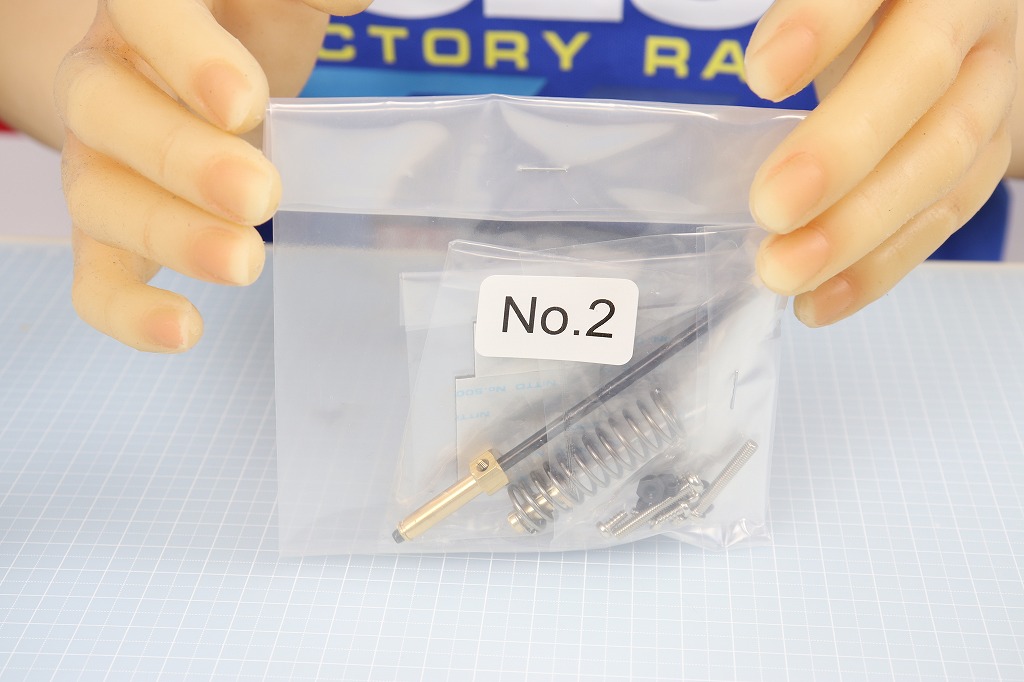

ここから、「No.2」の袋を使います。
中には、バネやシャフト、両面テープなどが入っています。

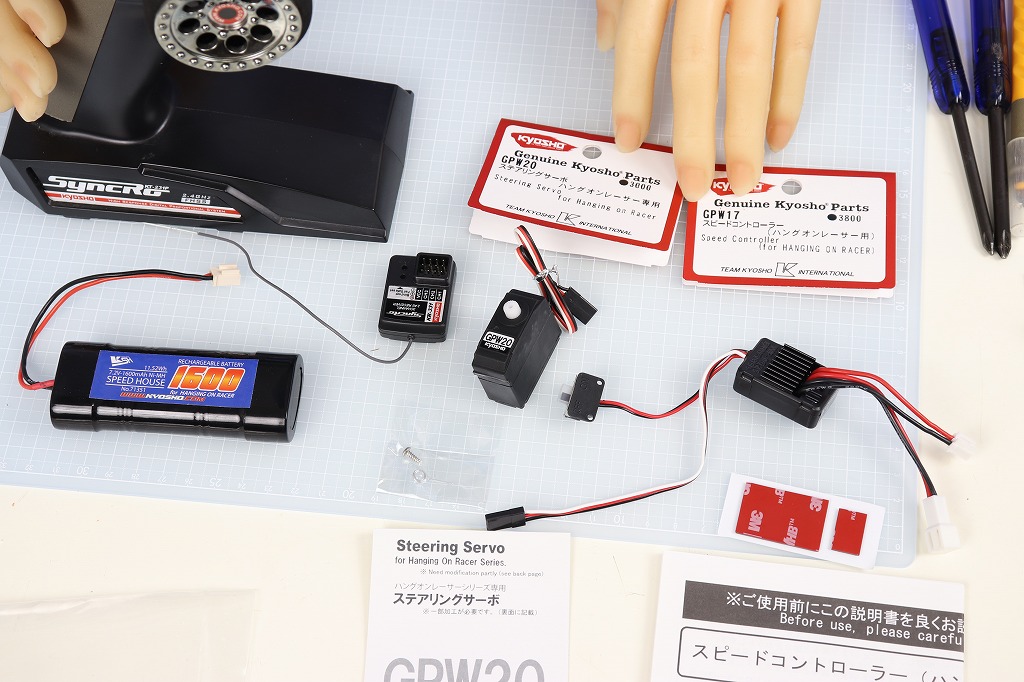

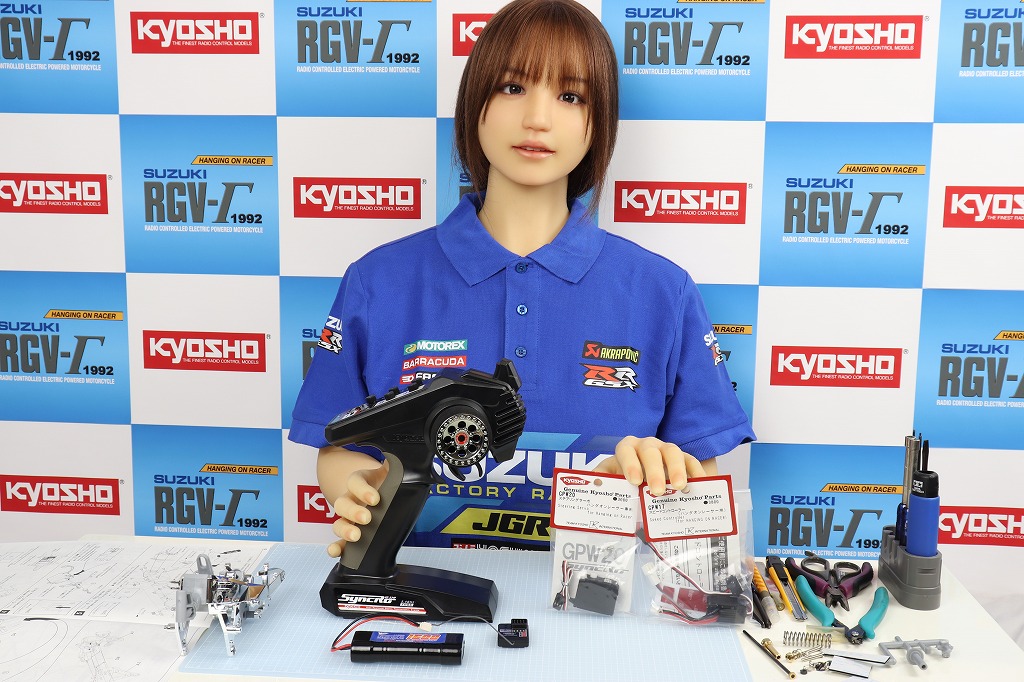

そして、電動パーツの出番です。
開封しました。プロポと受信機以外、全てハングオンレーサー専用品です。前回と同じなので説明は省略します。
電動パーツを接続し、サーボのニュートラルを確認します。…よし、確認しました。

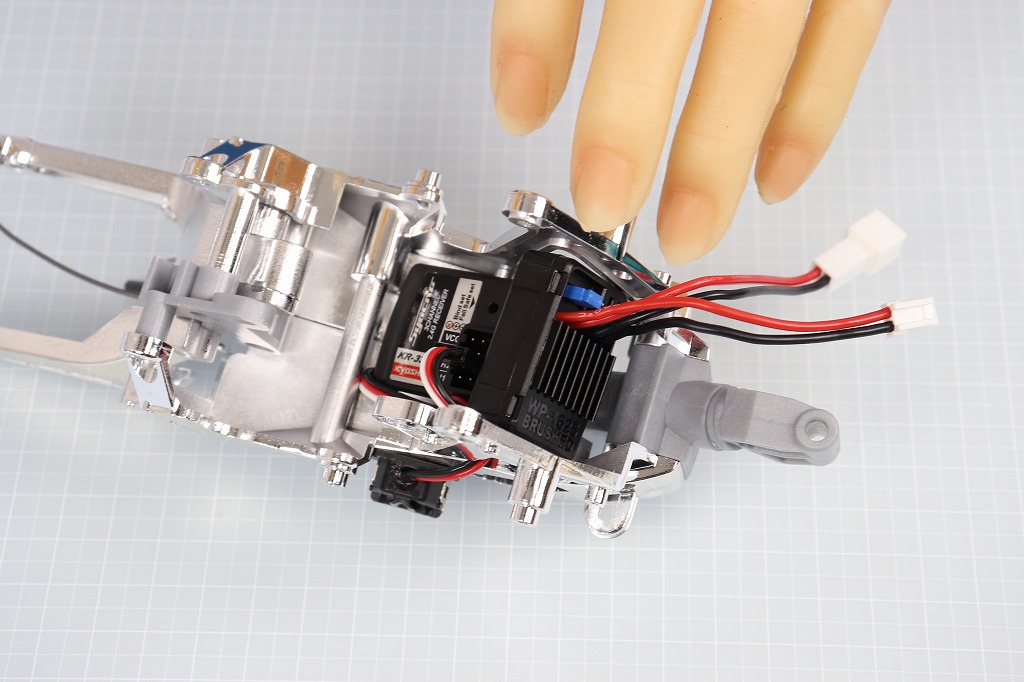

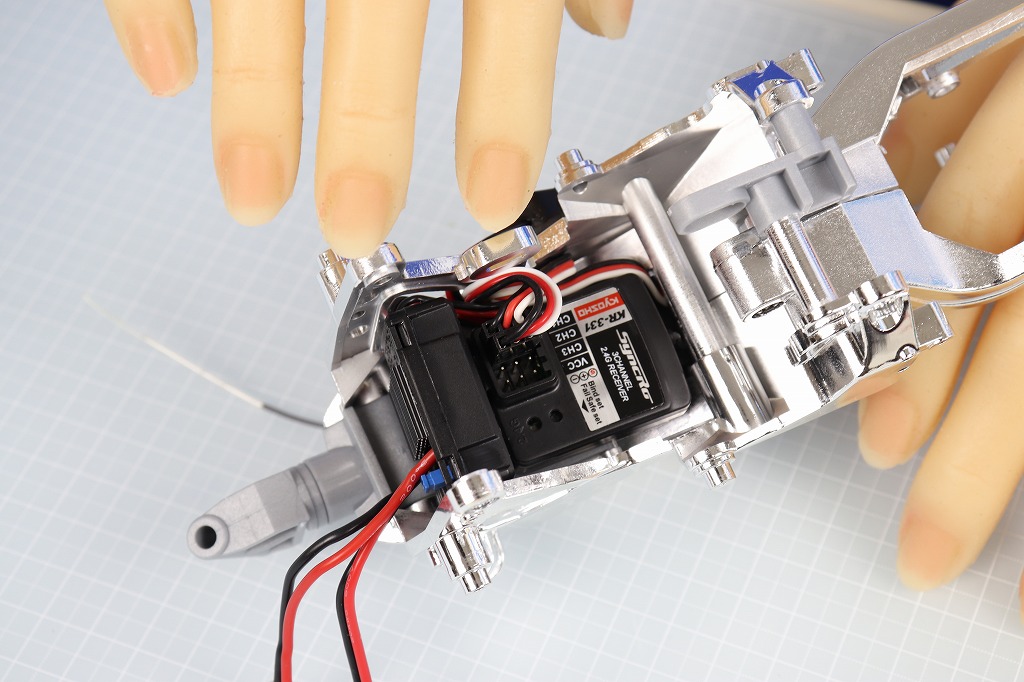

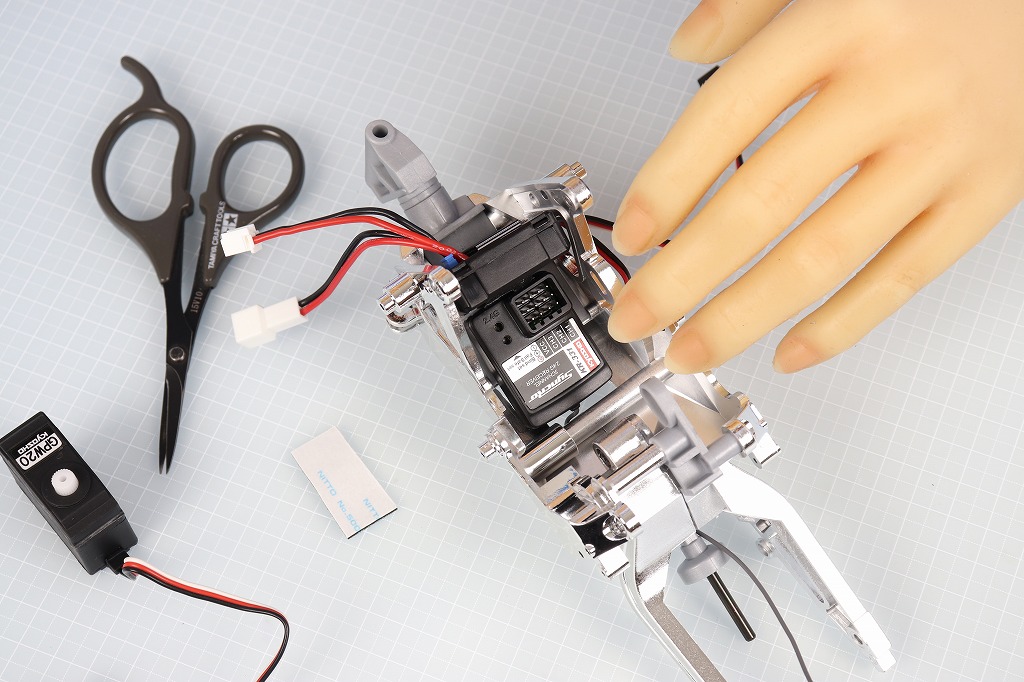

スピードコントローラーを受信機に両面テープで貼り付け、受信機を本体内部に両面テープで貼り付けます。
スイッチは、この位置に両面テープで貼り付けました。
余ったケーブルは隙間に押し込みます。

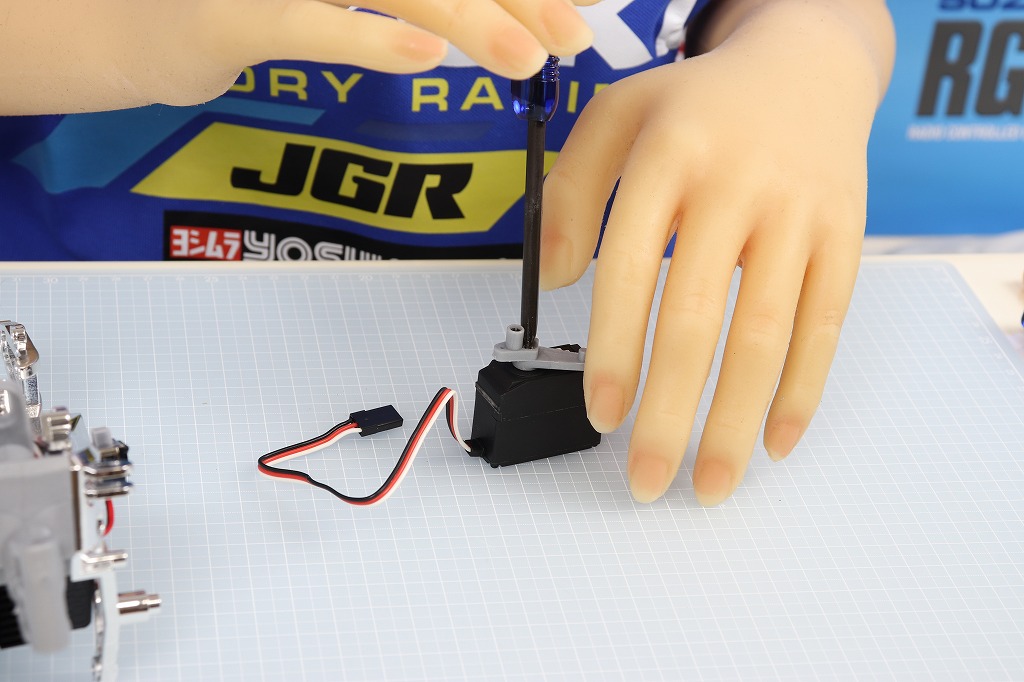

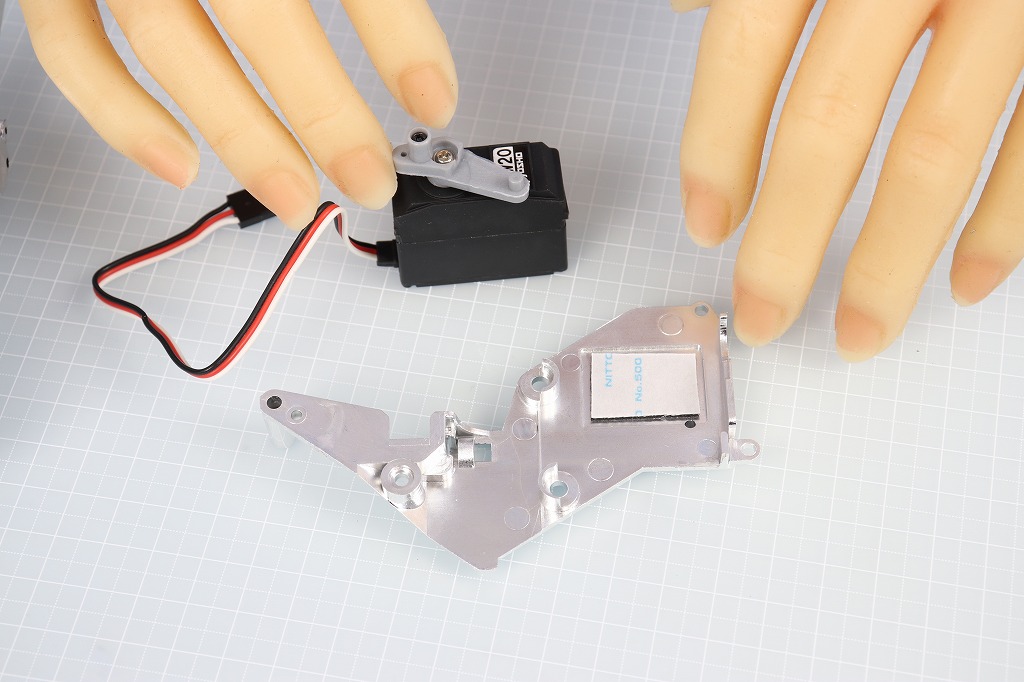

サーボにはサーボホーンを取り付けます。サーボホーンは「A」と「B」の2種類ありますが、このサーボには「B」を付けます。
これをフレームに両面テープで貼り付けるのですが、その前に、やることがあります。

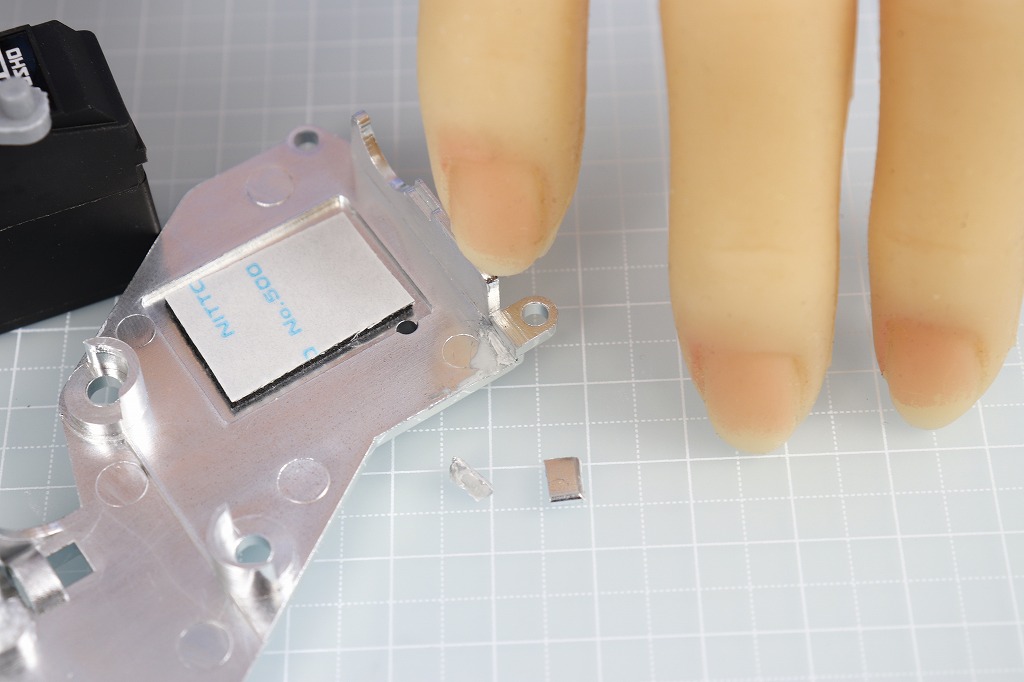

角のリブを根元からカットします。リブをカットしないと、サーボが斜めに付いてしまいます。

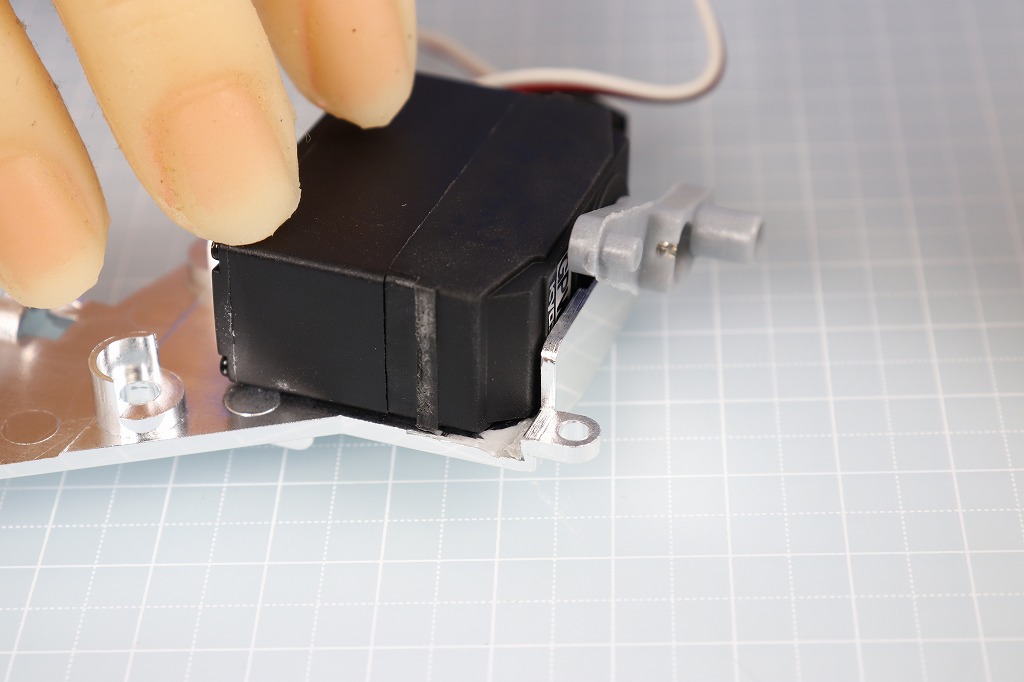

これで、サーボが真っ直ぐ付きます。

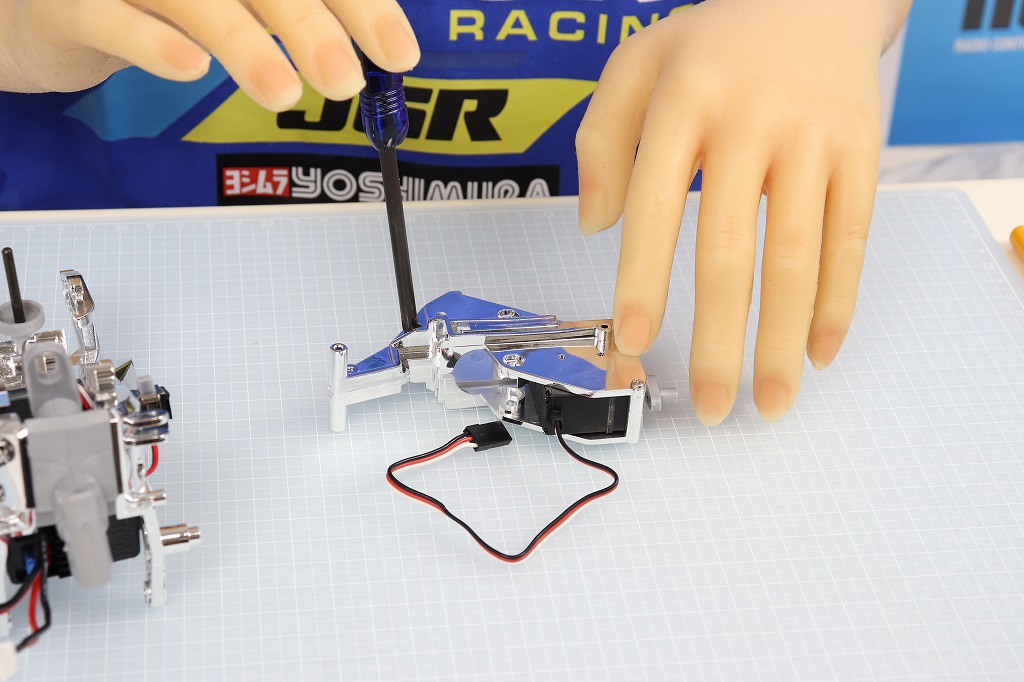

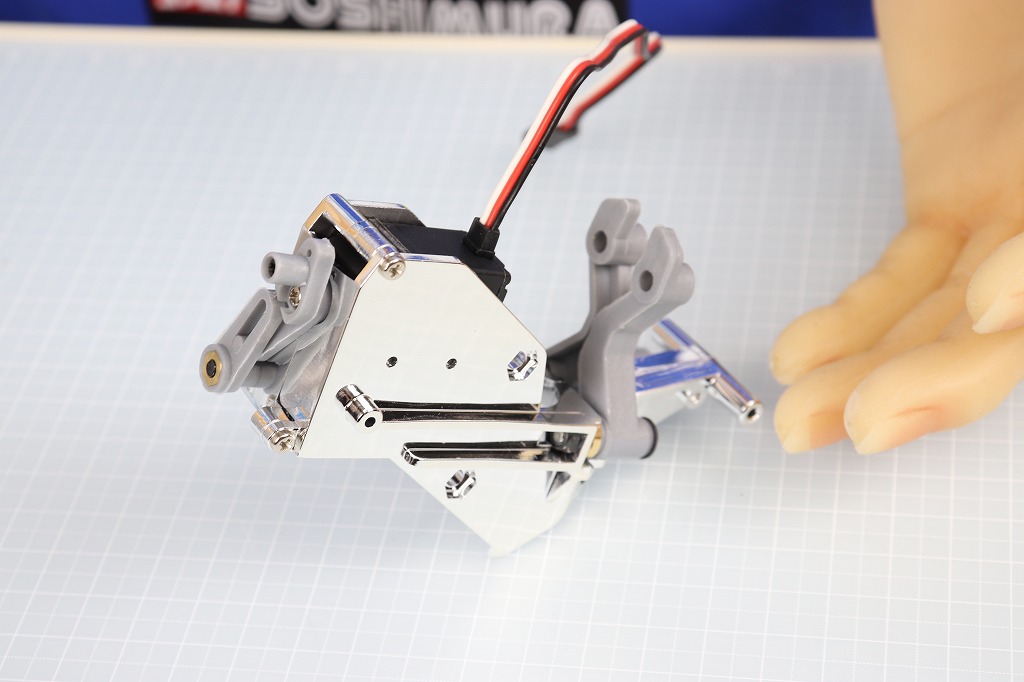

サーボをフレームで挟みます。

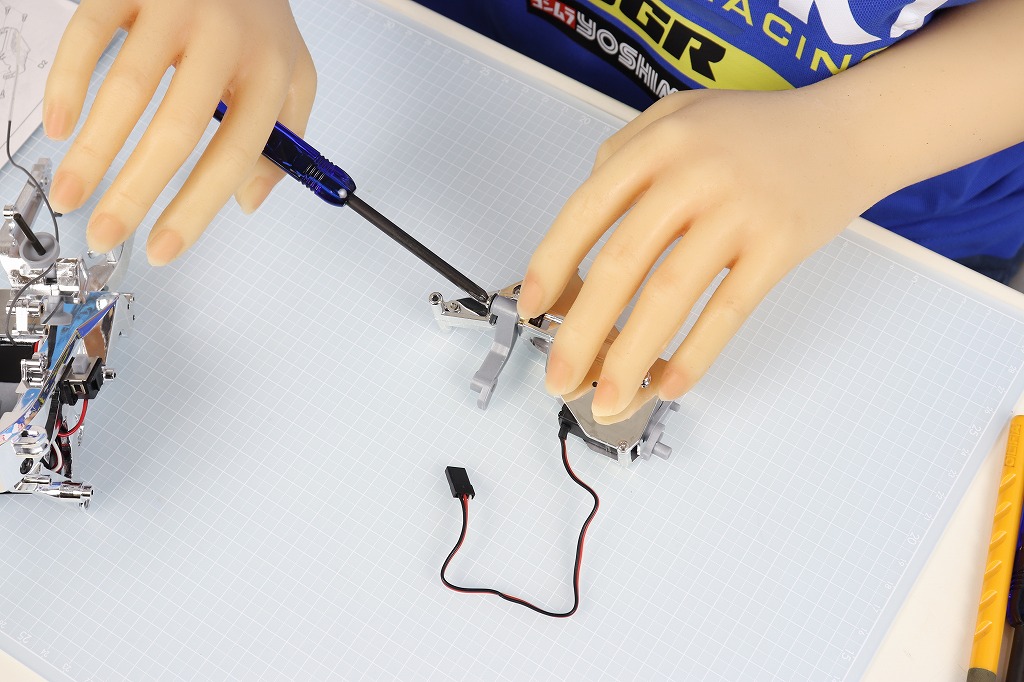

これに、ライダーを左右に動かすためのパーツを付けます。
後で調節するので、イモネジは仮止めします。
こんな感じです。

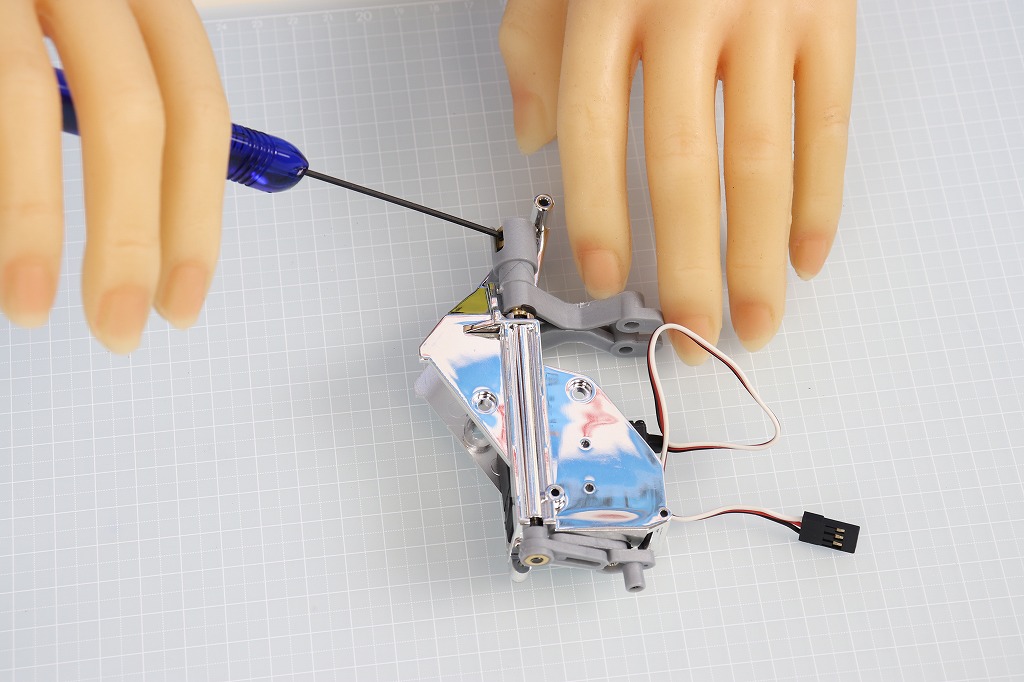

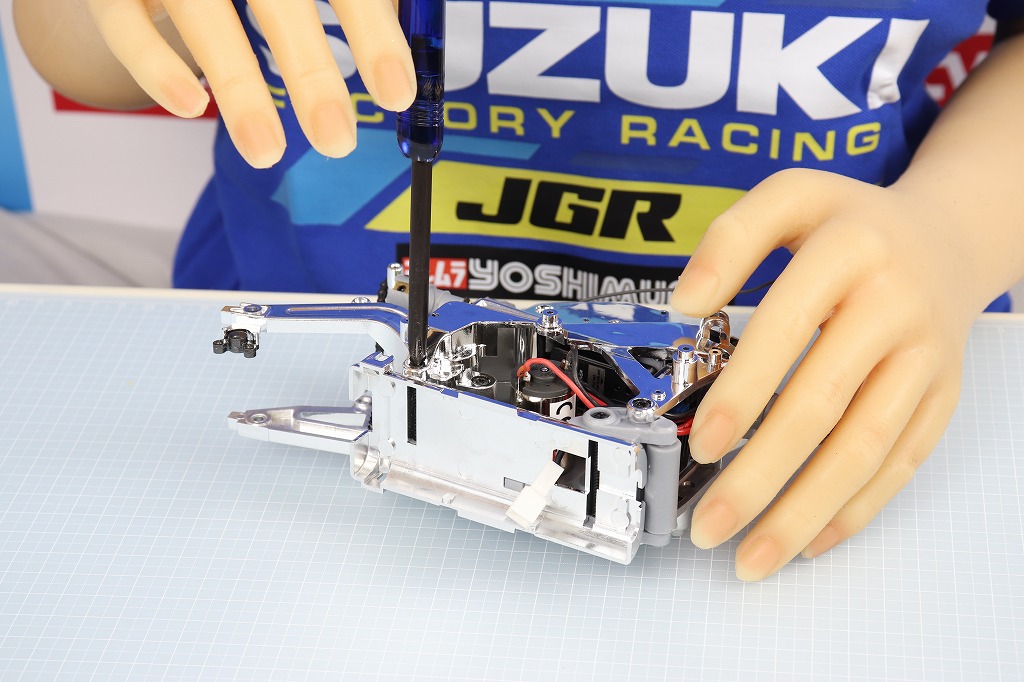

これを内部フレームに取り付けます。

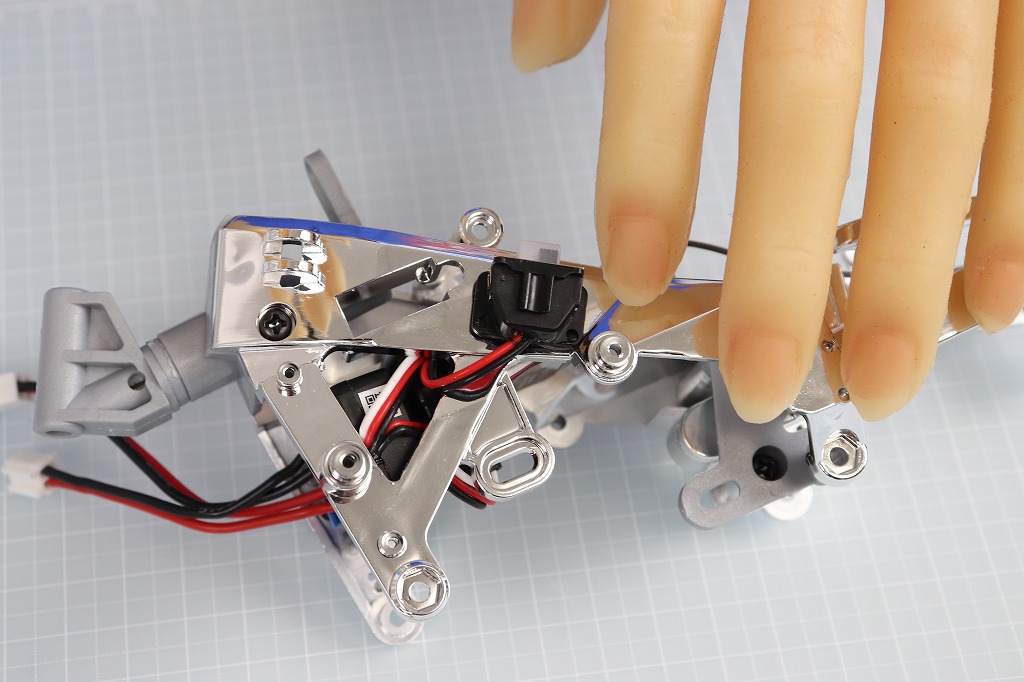

コネクタを接続しました。

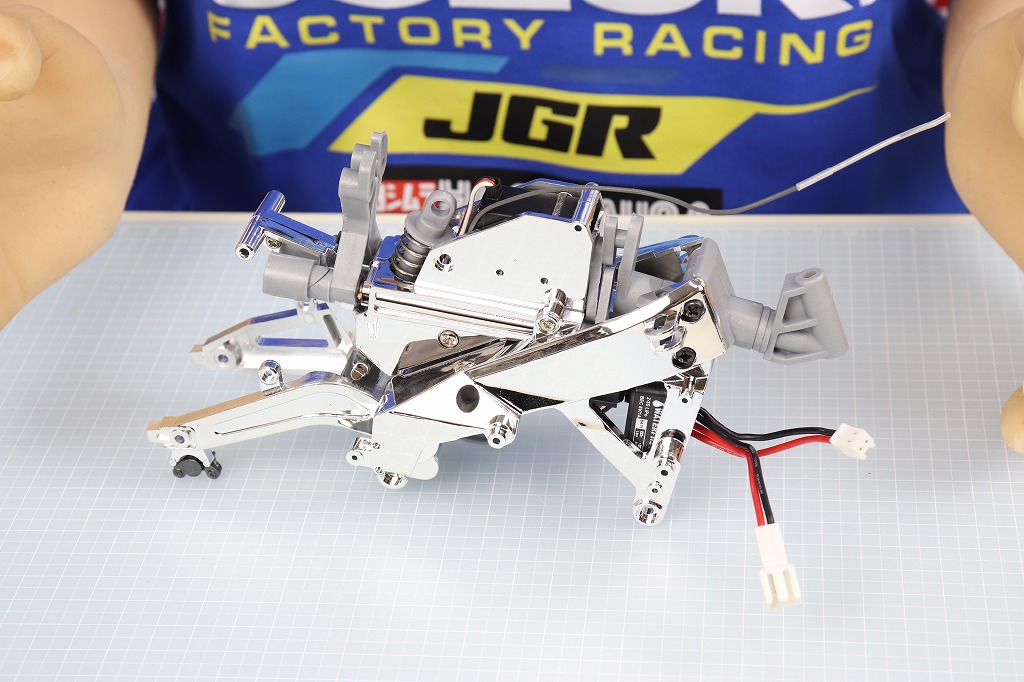

現在、こんな状態です。
ハングオンレーサーは2台目なので、ある程度構造は分かりますが、初めて作る人は、何を作っているのか分からないと思います。

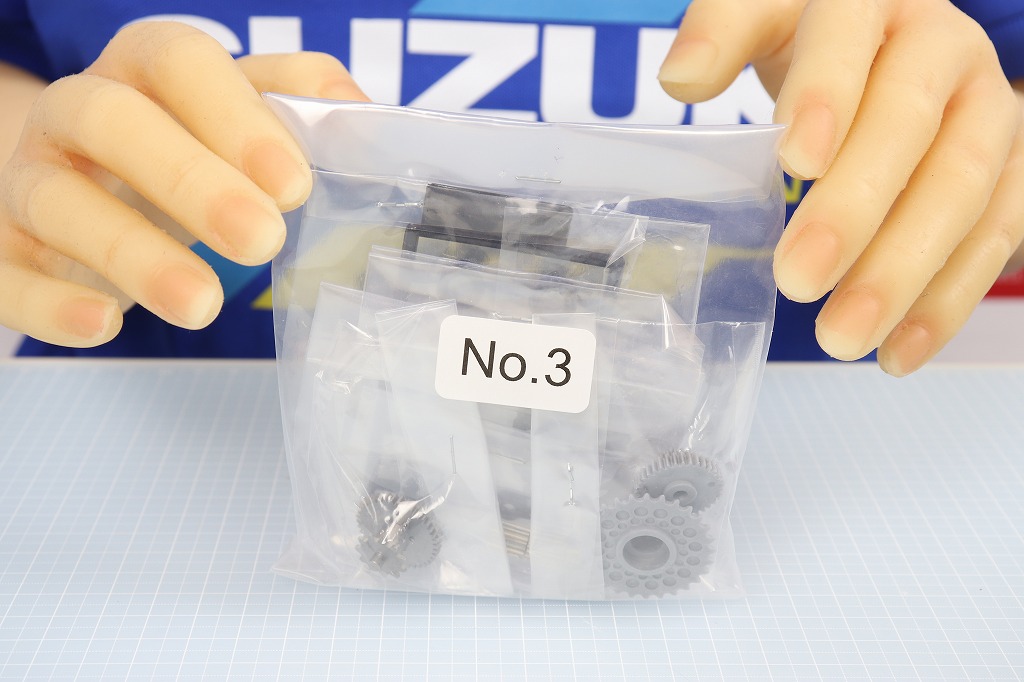

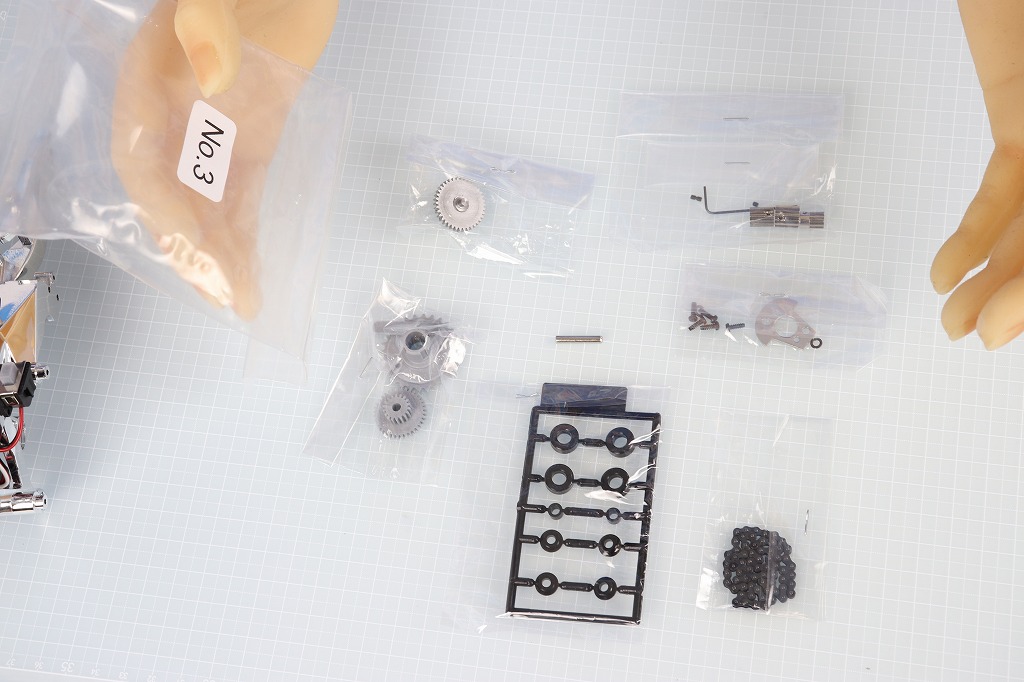

ここから、「No.3」の袋を使います。
中には、チェーンやギヤ、プラベアリングなどが入っています

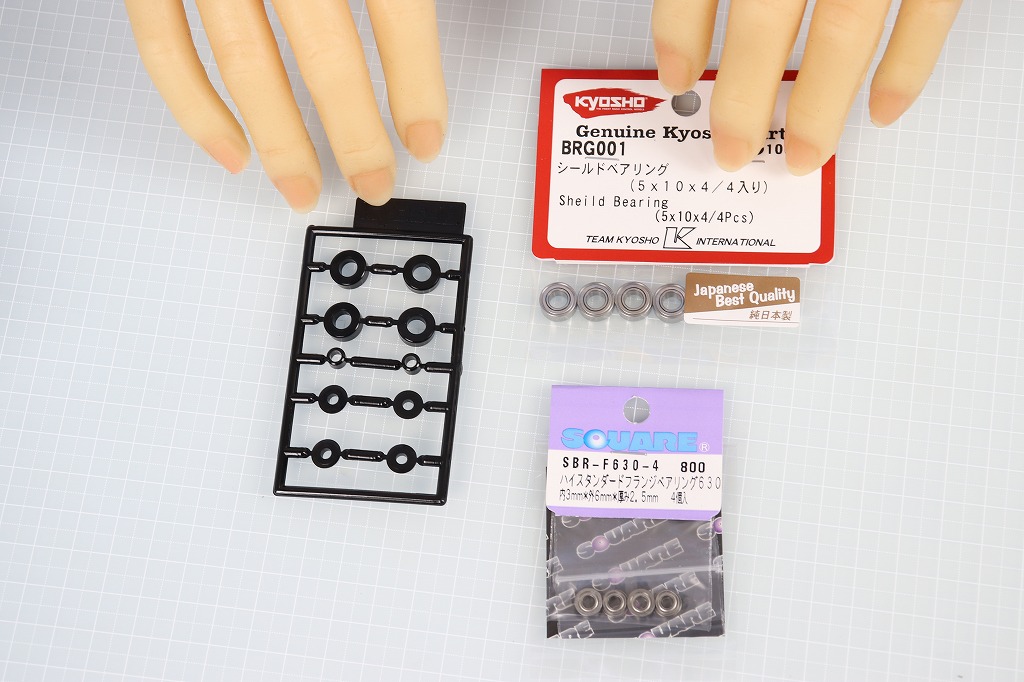

黒いプラベアリングはボールベアリングに交換します。「内5mm×外10mm×厚さ4mm」のベアリングが4個と「内3mm×外6mm×厚さ2.5mm」のフランジベアリングが4個です。真ん中の2つはベアリングではなくスペーサーなので、交換は必要ありません。

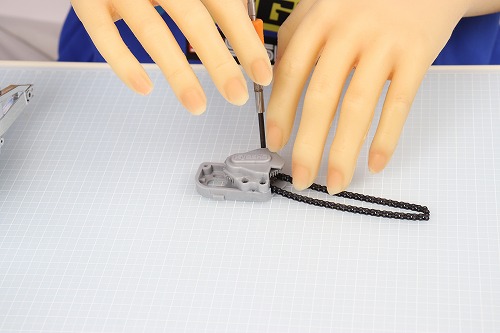

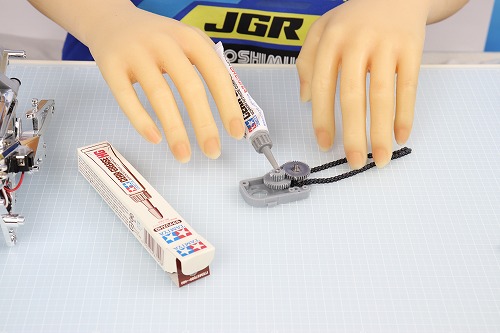

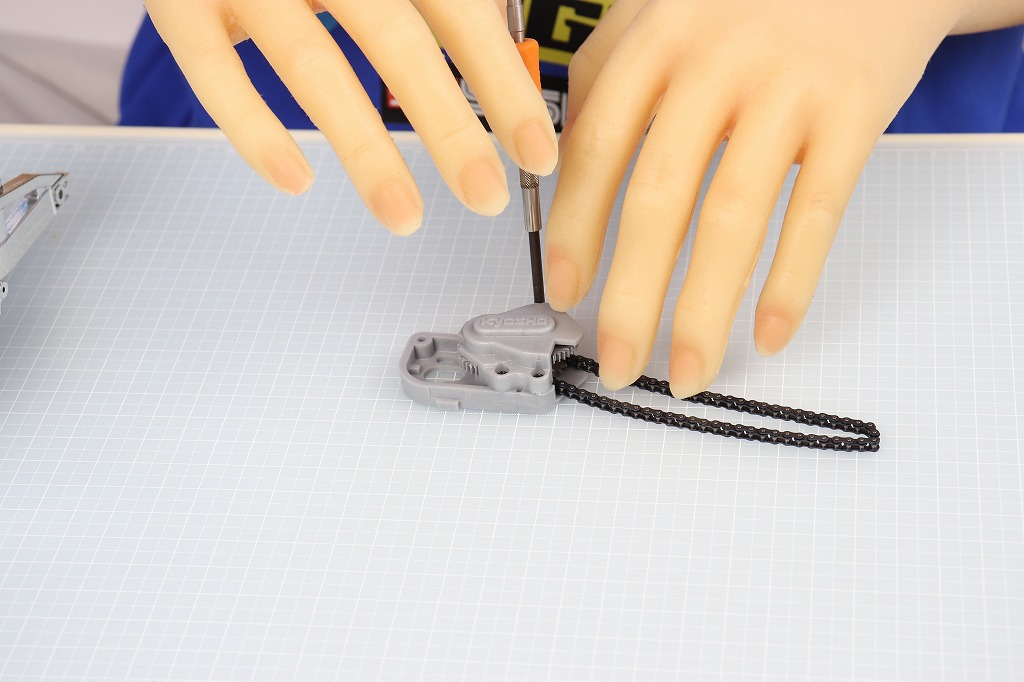

次は、駆動部分を作ります。ギヤボックスにギヤとチェーンをセットします。グリスが付属していないので、タミヤのグリスを使います。
フタをします。

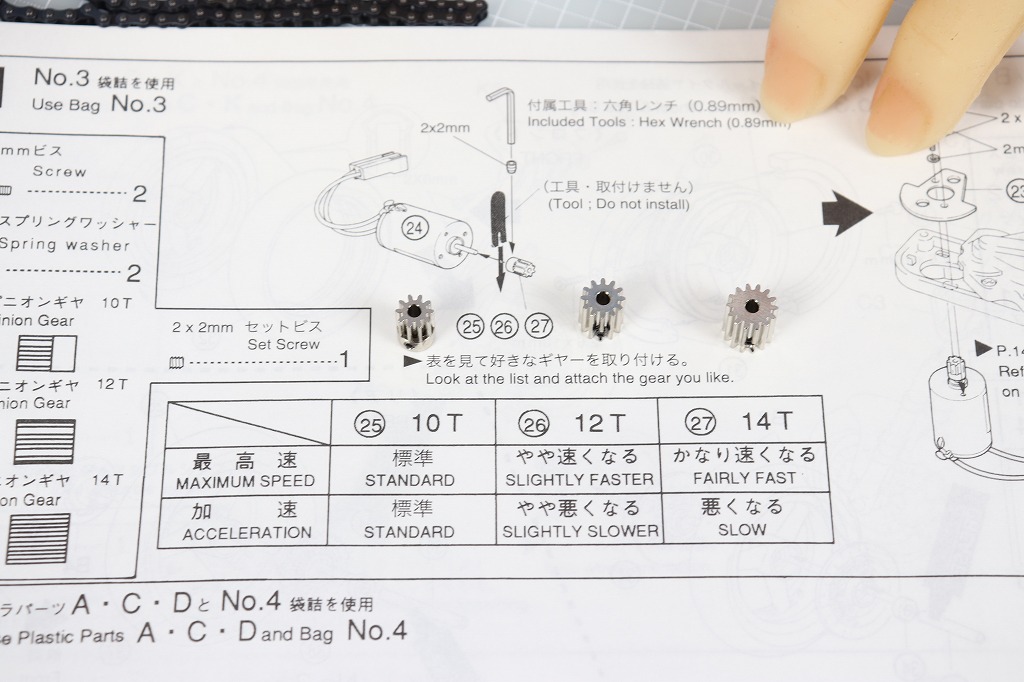

ピニオンギヤは、10歯、12歯、14歯の3種類から選んで取り付けます。以前はオプション品だった金属製のピニオンギヤが、標準で付属しています。今回はノーマル仕様なので10歯を使います。

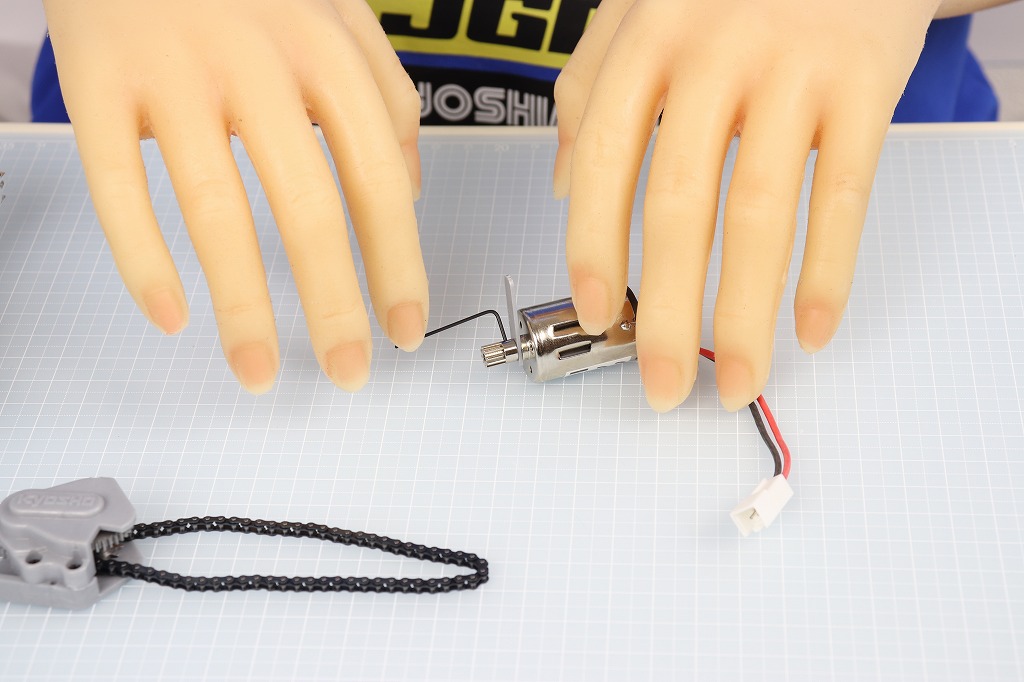

モーターにピニオンギヤを取り付けます。

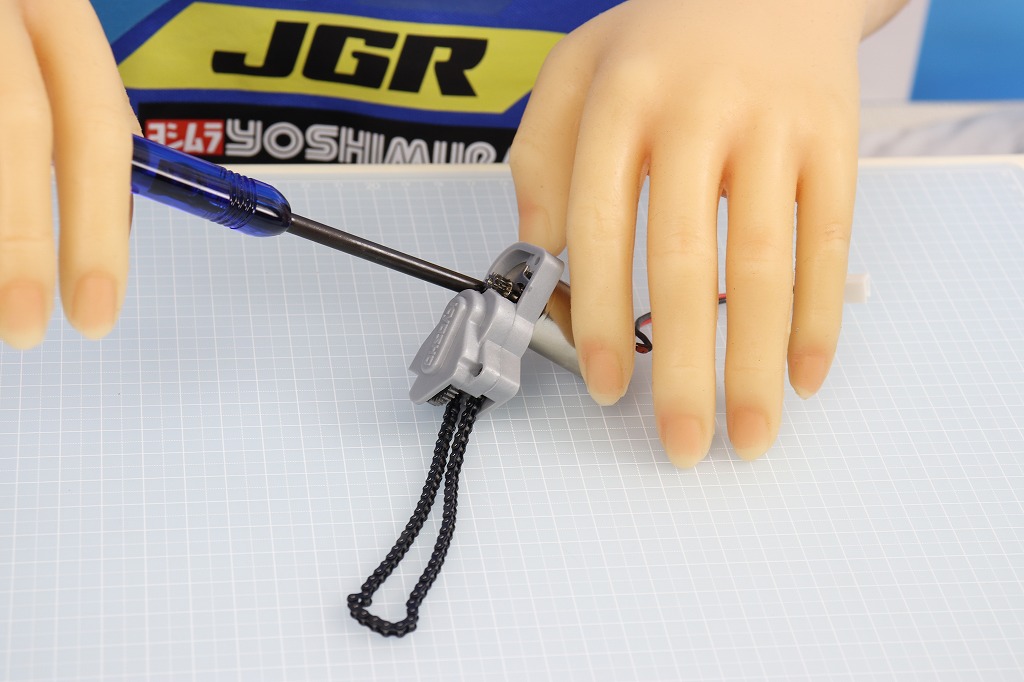

これをギヤボックスにセットし、ギヤが噛み合う様に固定します。

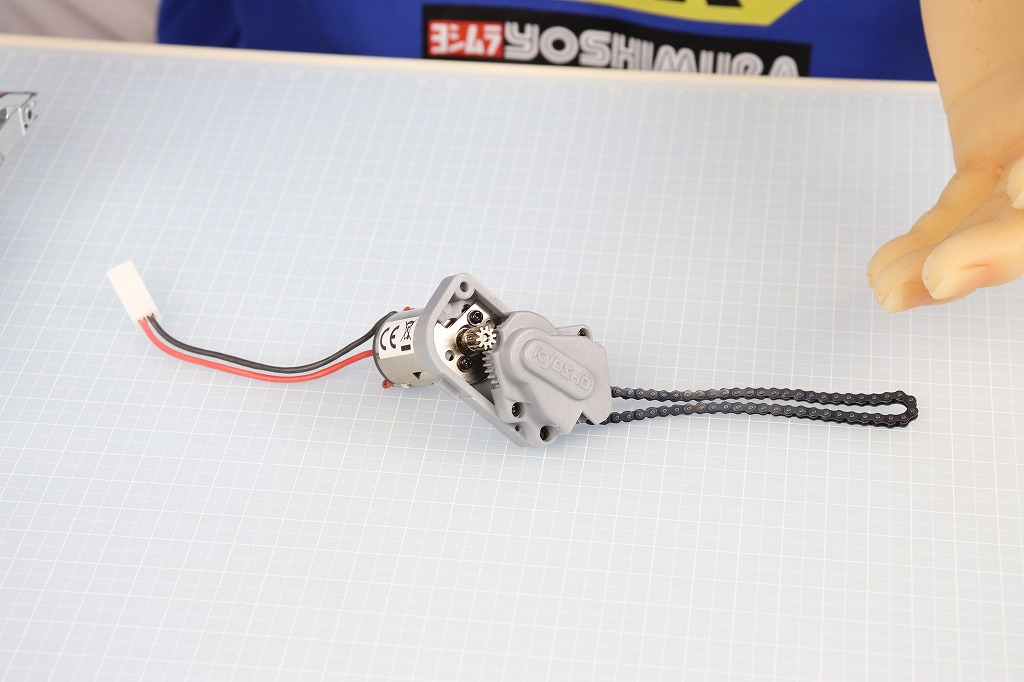

これで、モーターギヤボックスの完成です。

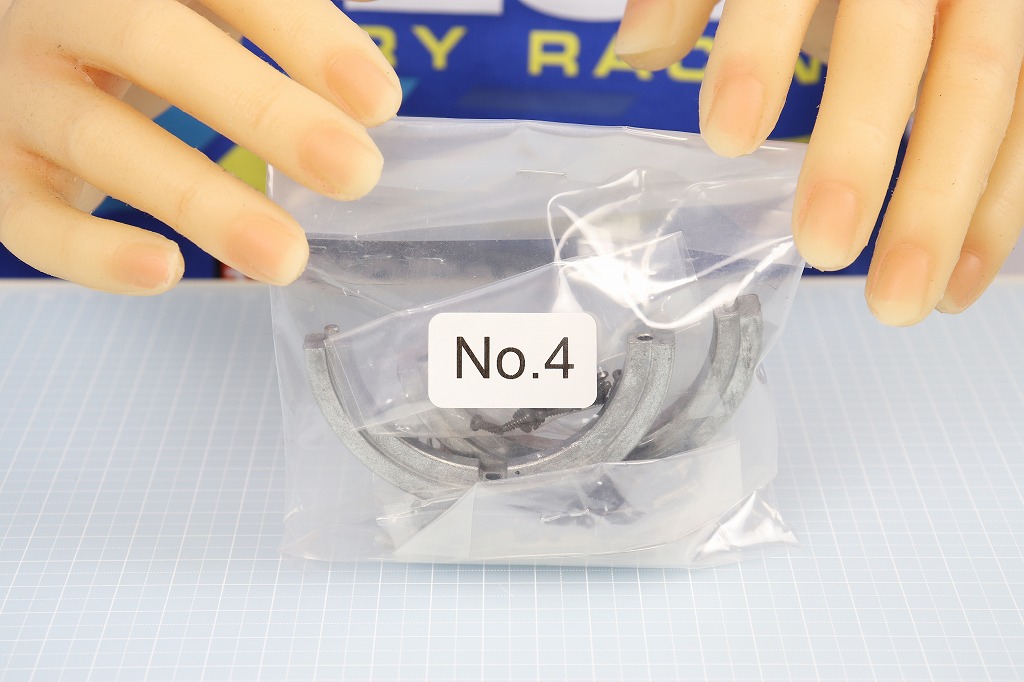

ここから、「No.4」の袋を使います。

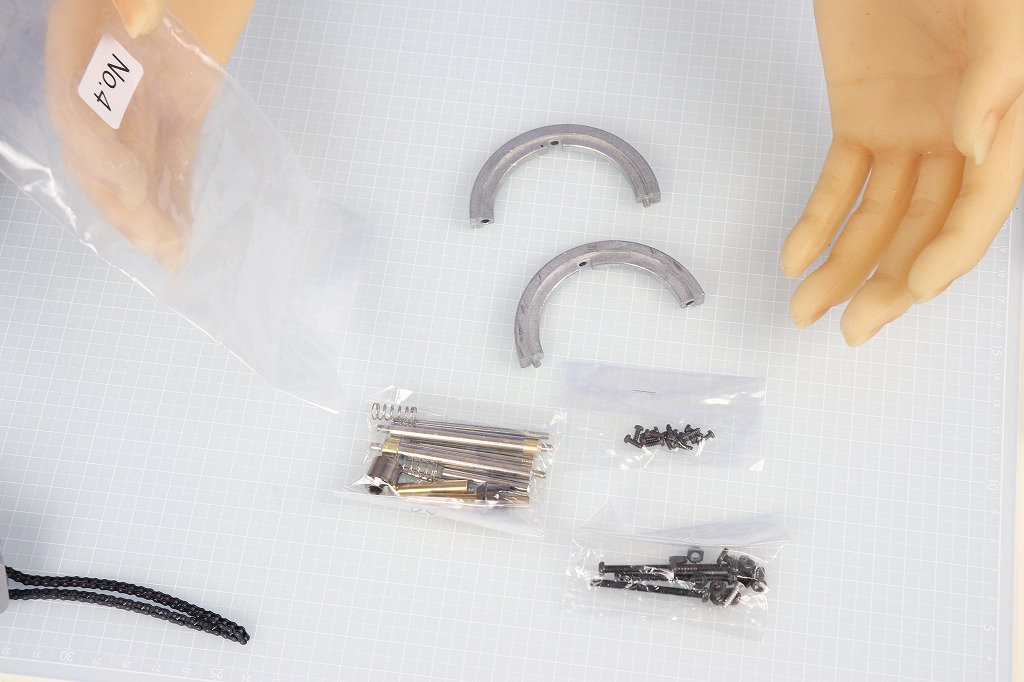

中には、シャフトやタイヤのオモリなどが入っています

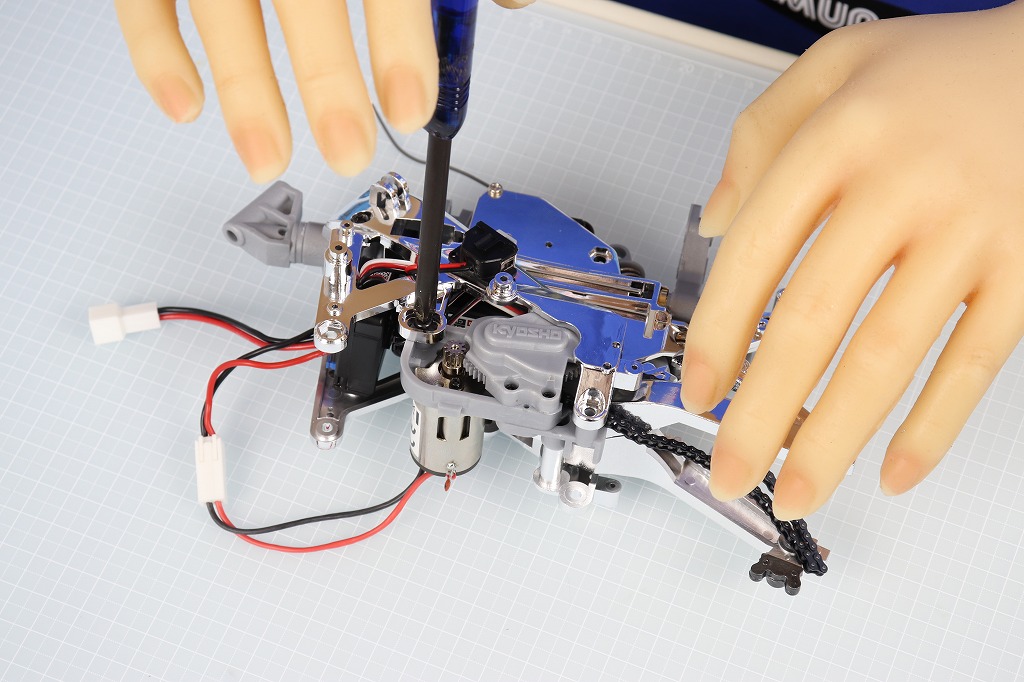

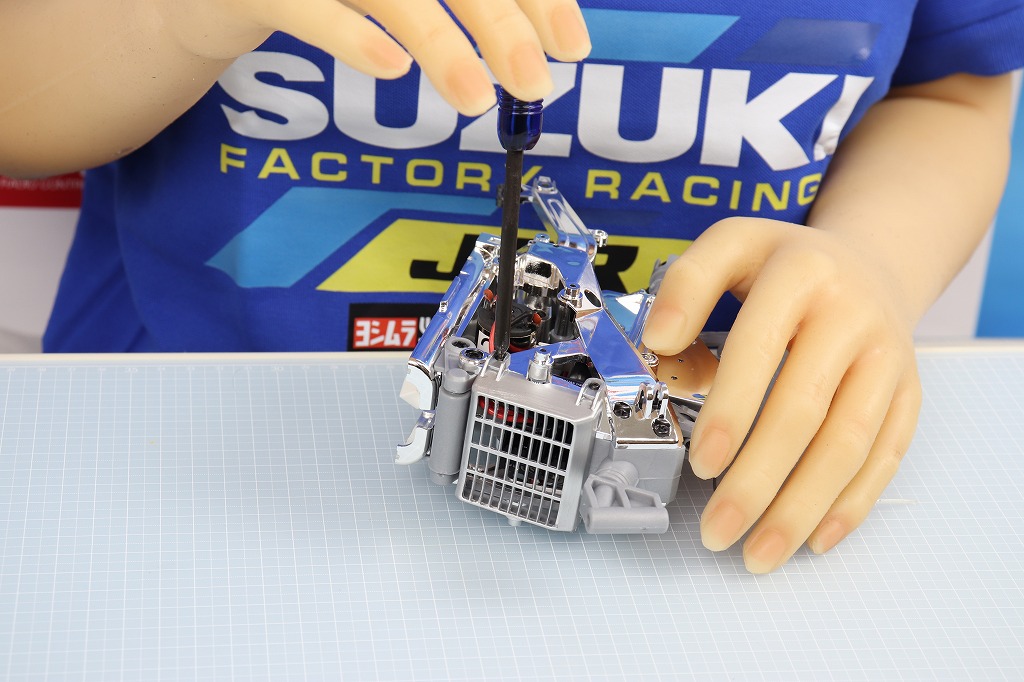

モーターギヤボックスをフレームに仮止めします。

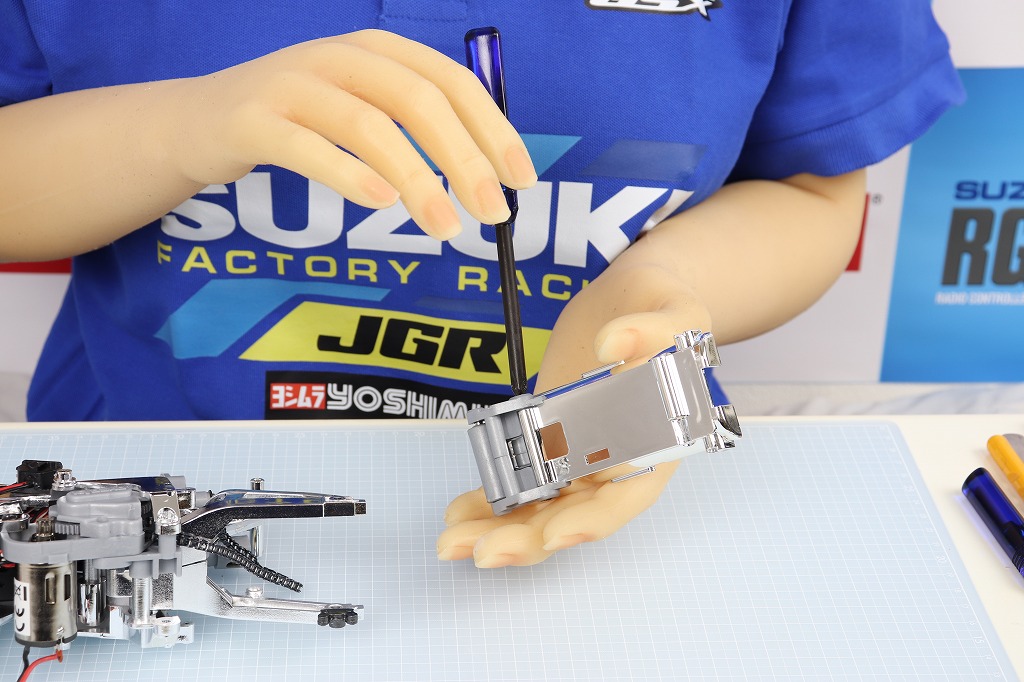

ここで、バッテリーケースを作り…
取り付けます。
さらに、シルバーで塗装した網をフロント部分に付けます。

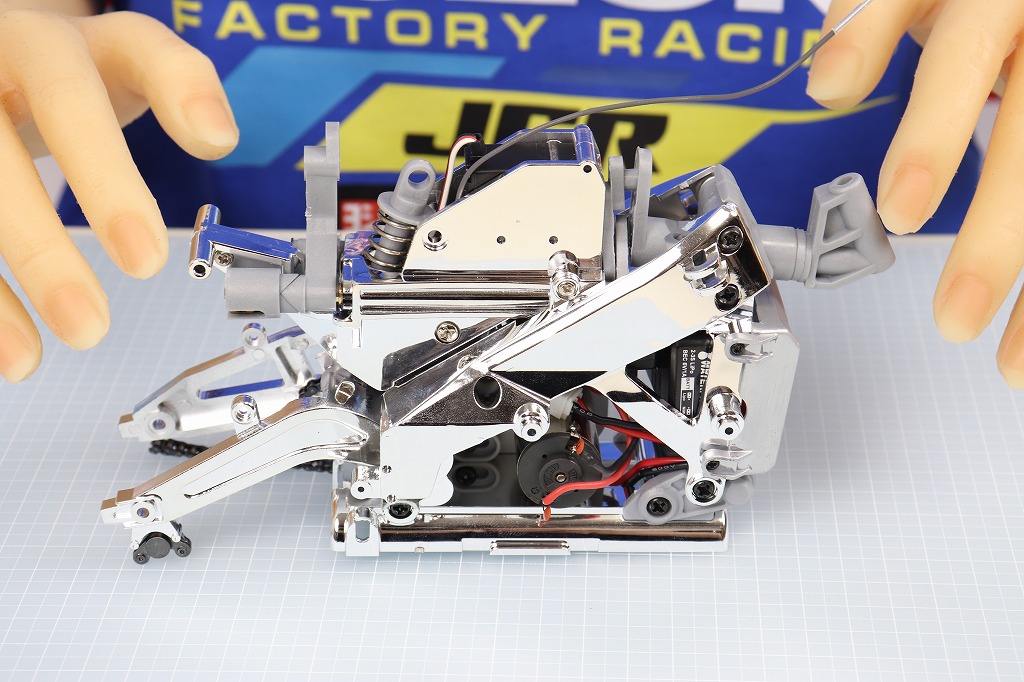

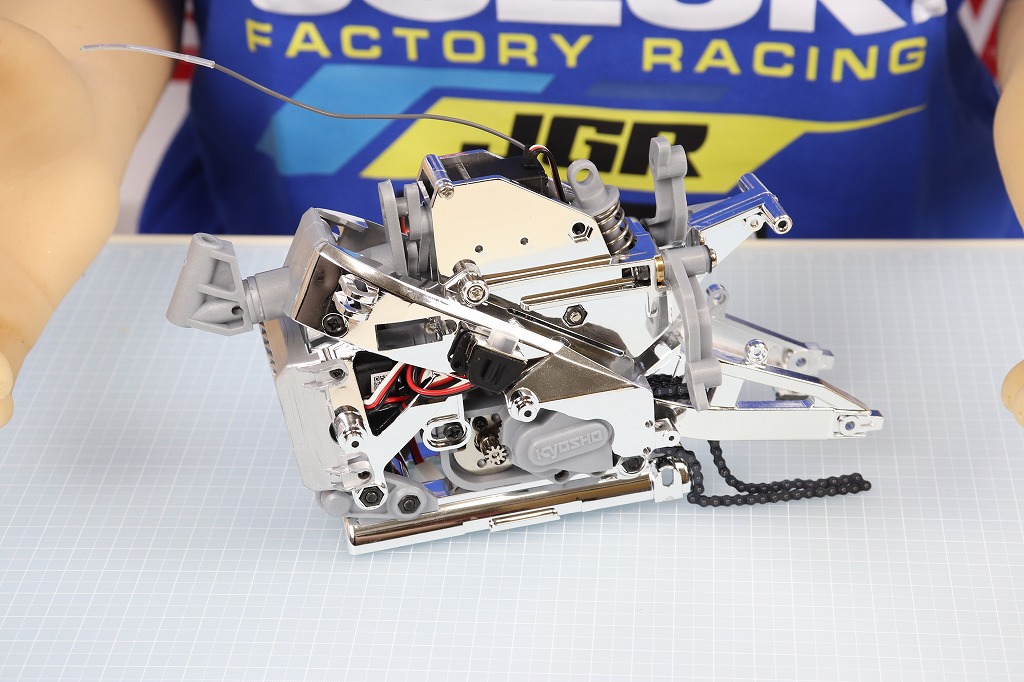

ここまでできました。
反対側。
今回はスペアパーツ(ネジ等)が一切入っていないので、ネジを1個でもなくしたら、詰みます。
