ドールとタミヤ「ホーネット by JUN WATANABE」 (組立編3)
それでは、ここから本格的に組み立てていきます。

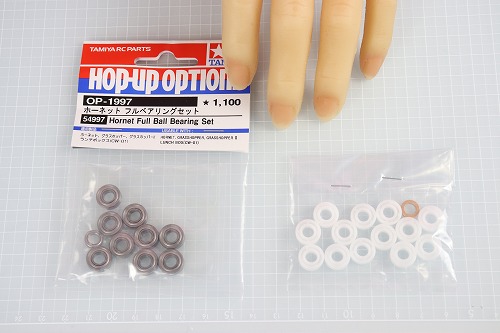

ベアリングはボールベアリングに交換します。白い樹脂ベアリングが13個入っていますが、4個は予備なので、フルベアリング化には1150ベアリングが9個、850ベアリングが1個でOKです。

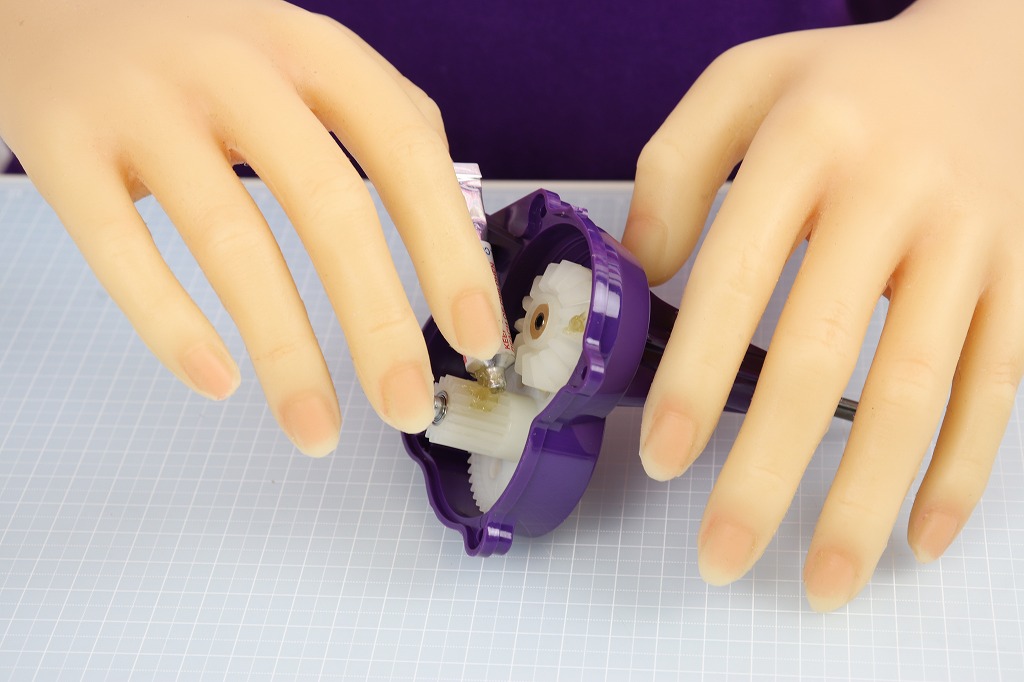

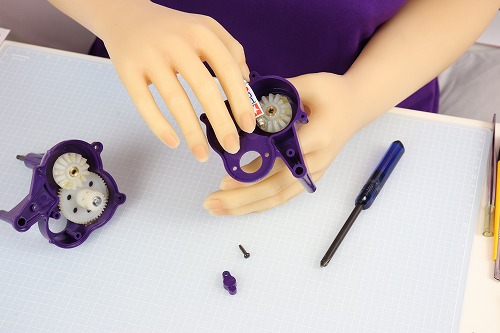

まずは、モーターギヤボックスを組み立てます。ギヤケースの半分にギヤをセットし、グリスを塗ります。今回のグリスは茶色い普通のグリスです。

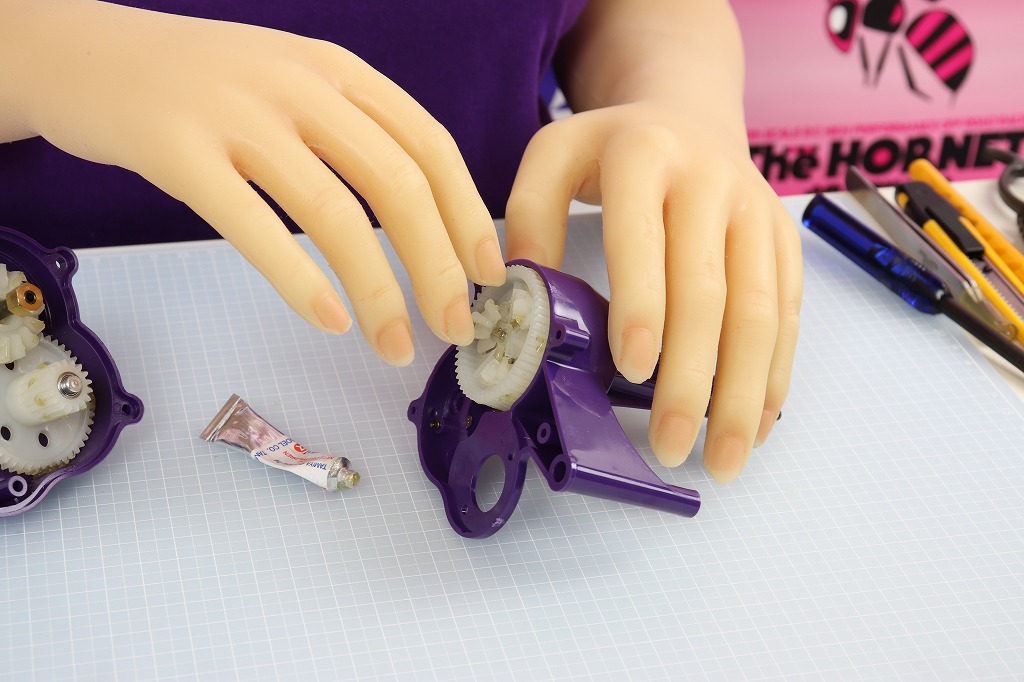

さらに、もう半分のギヤケースにもギヤをセットし、グリスを塗ります。

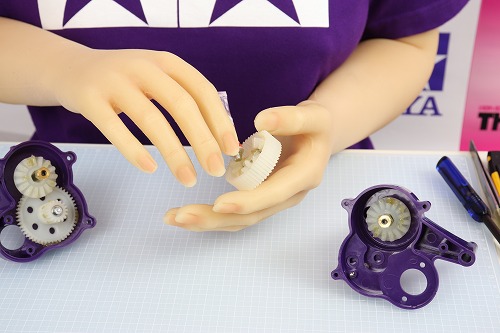

ここで、デフギヤを1個作り…
ケースの半分にセットします。
で、ケースを合体します。

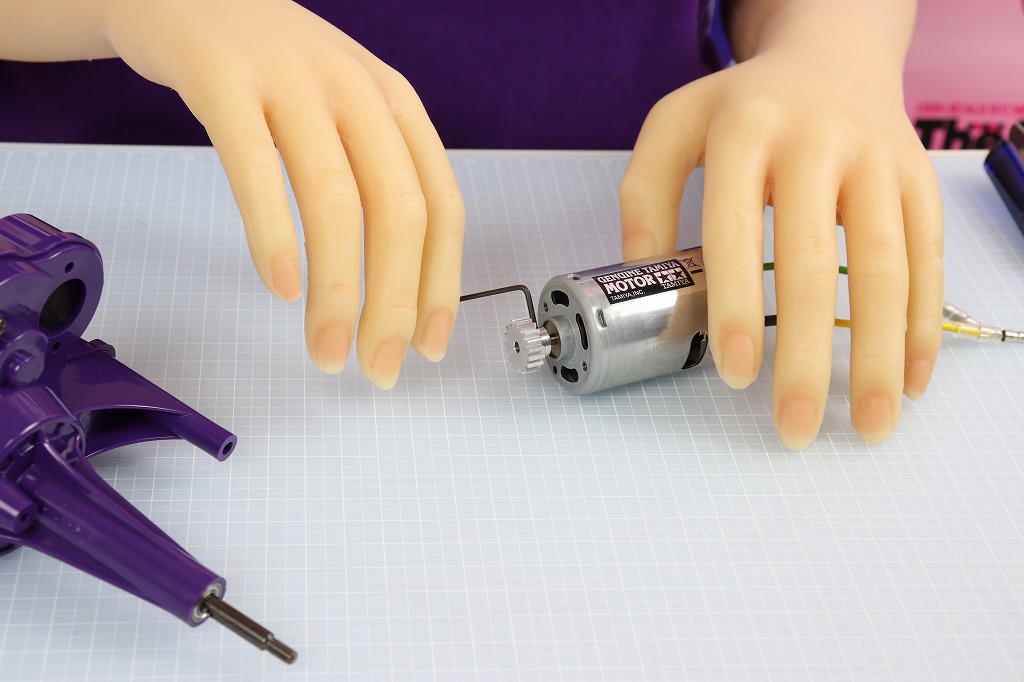

モーターは付属のモーターを使います。モーターにピニオンギヤ(18歯、モジュール0.8)を取り付けます。

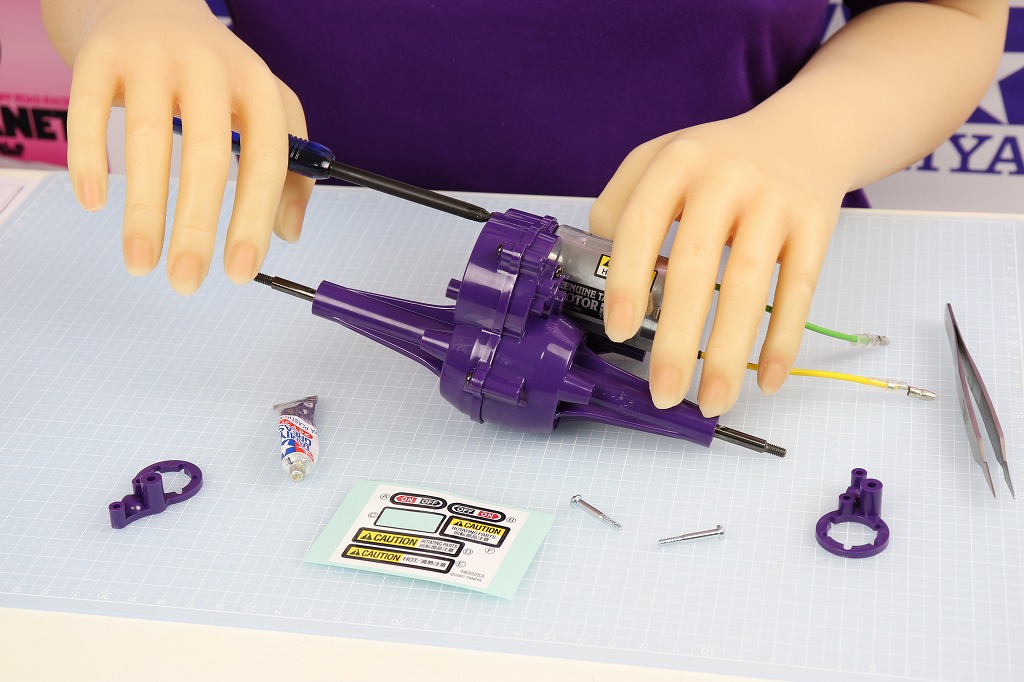

これをギヤボックスに取り付け、注意シールを貼って…

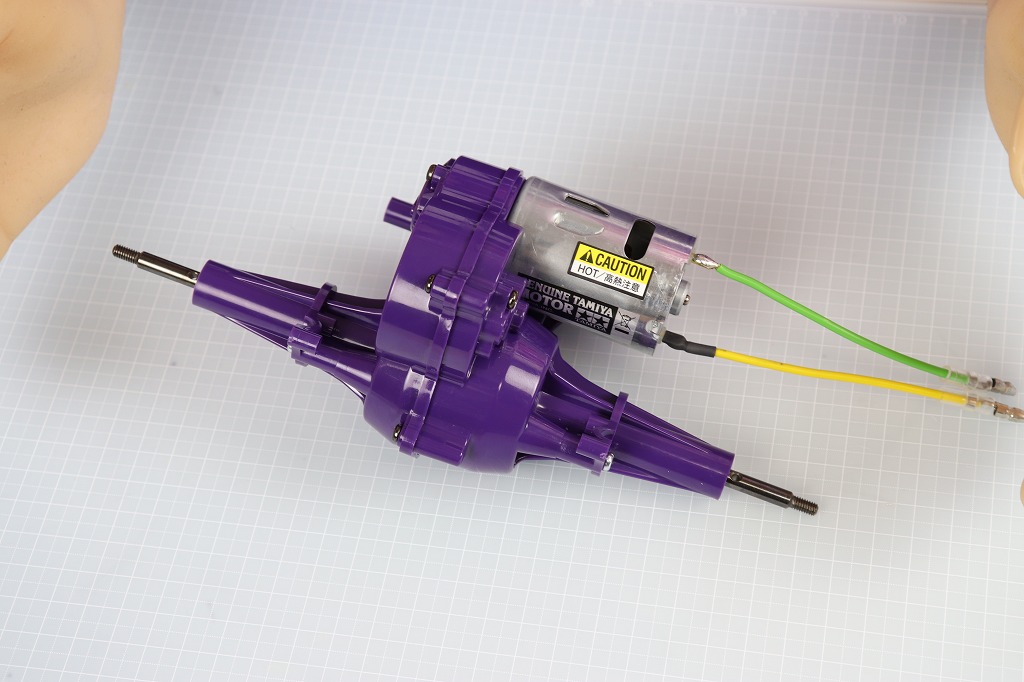

モーターギヤボックスの完成です。

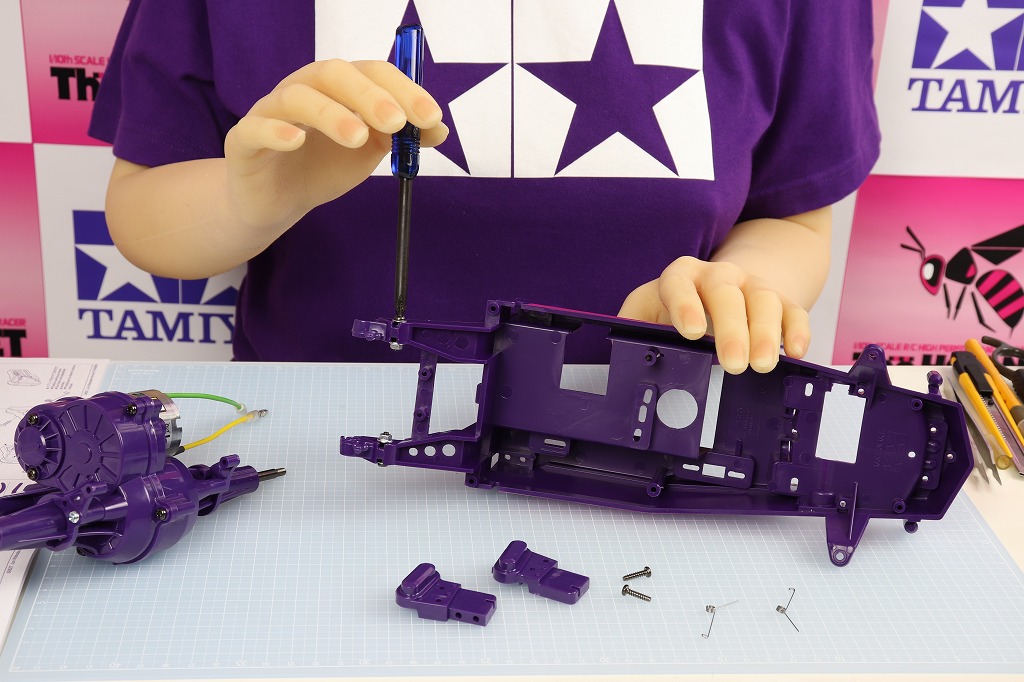

ここで、シャーシにボディマウントを取り付けます。

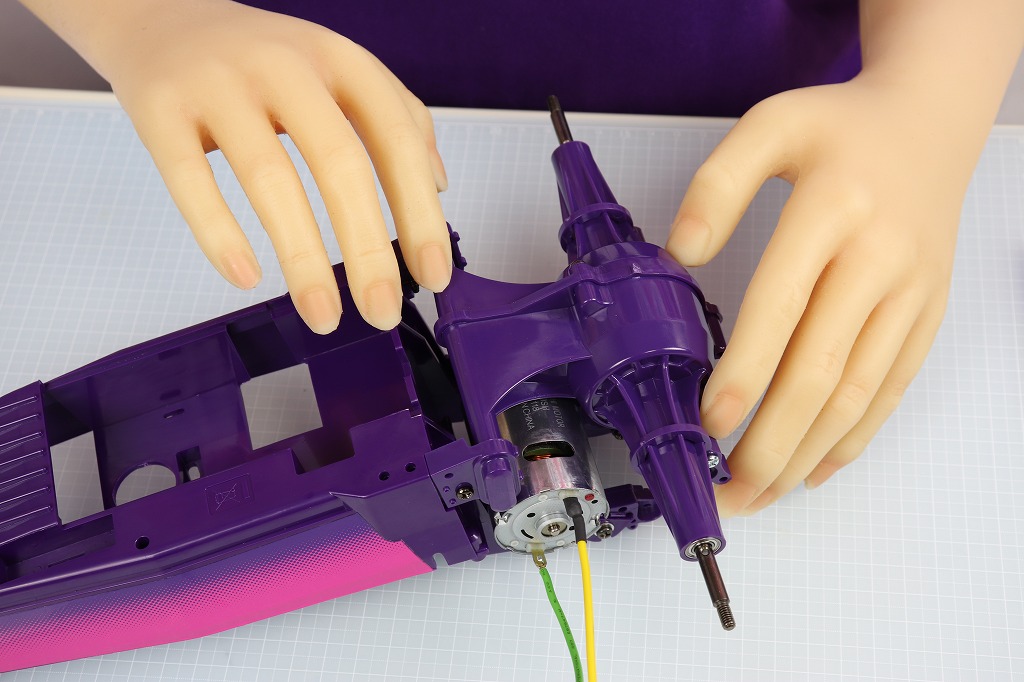

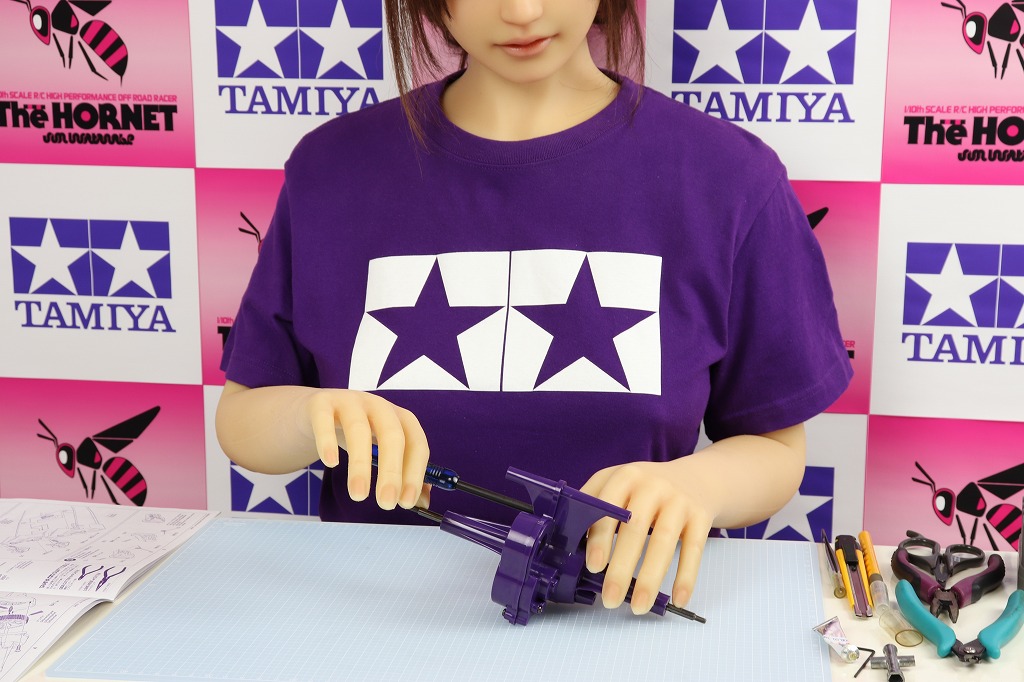

で、モーターギヤボックスをセットします。
サイドバンパーを付けて…

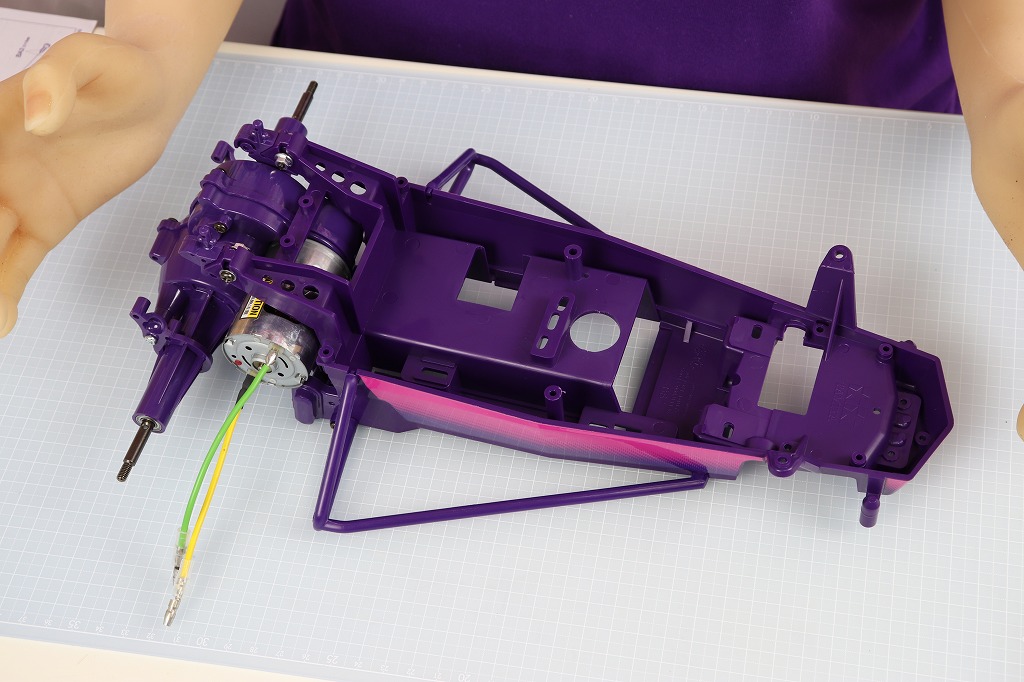

ここまでできました。
ホーネット系は何台も作ったので、楽勝です。
ここから、リヤのオイルダンパーを作ります。

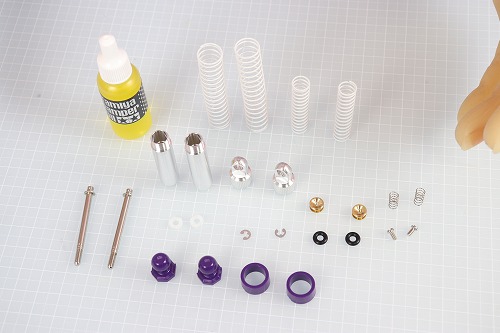

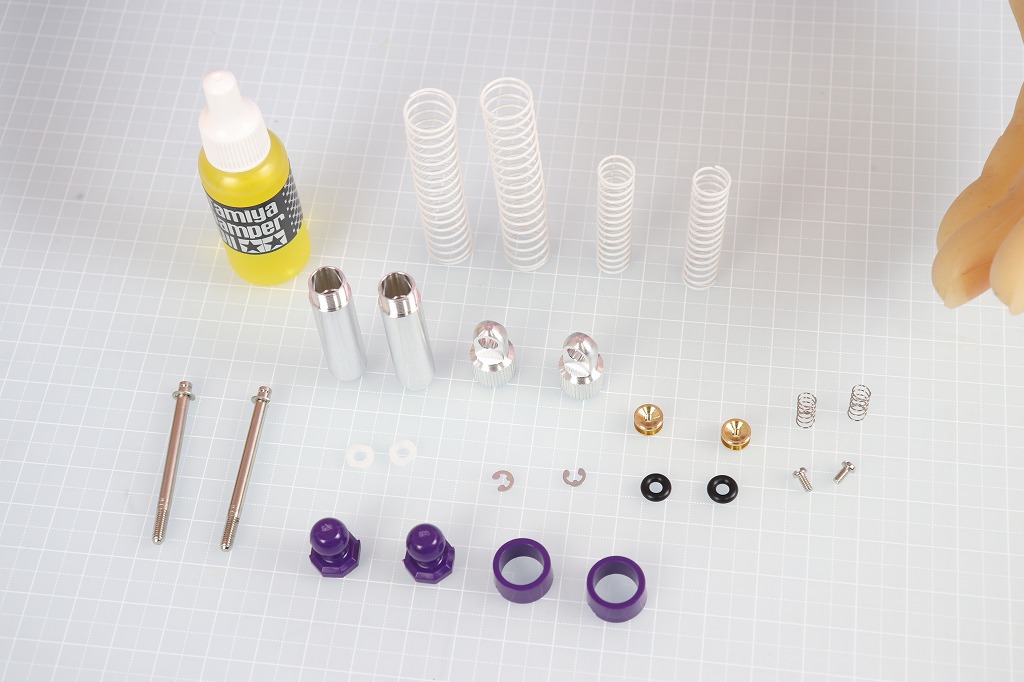

とりあえず、必要なパーツを用意しました。短いバネはフロント用なので、今は使いません。

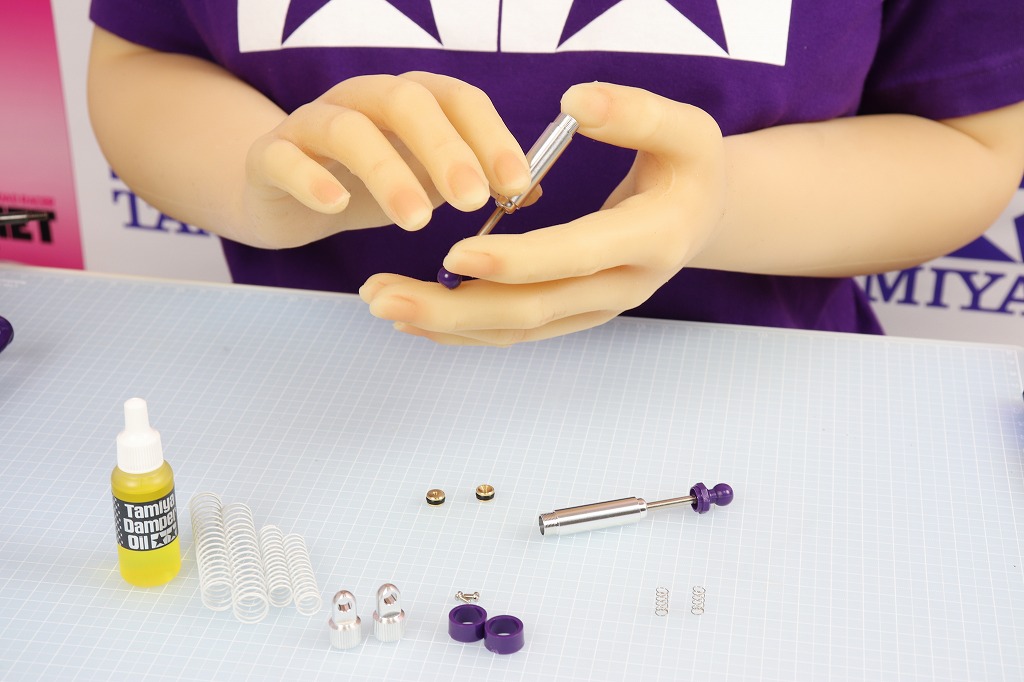

シリンダーにシャフトを通し、紫のパーツを付けます。

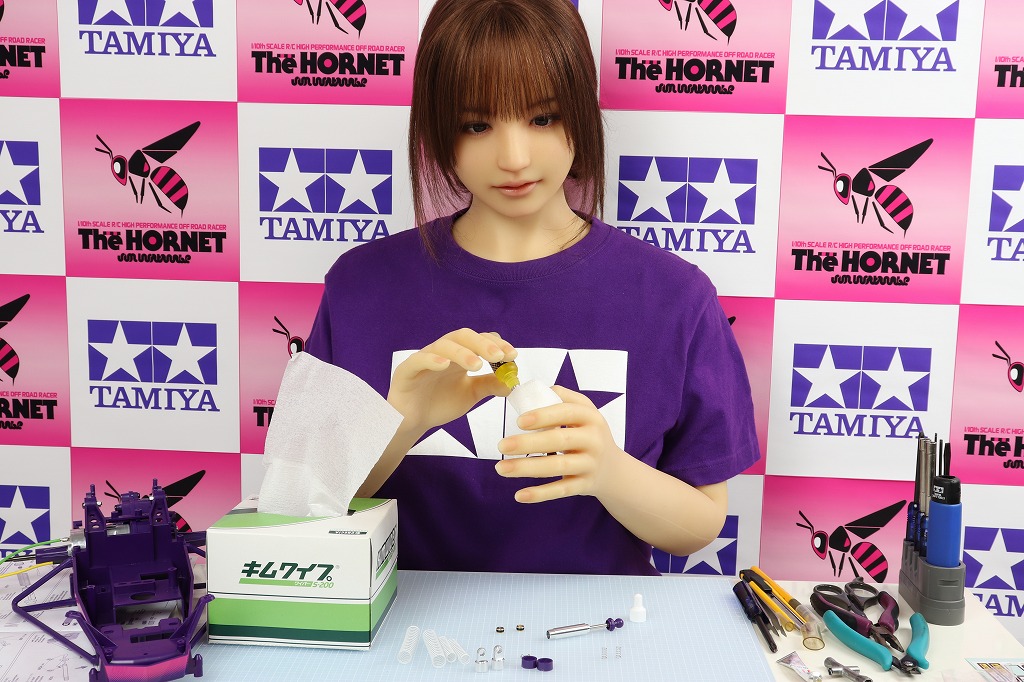

で、オイルを入れます。

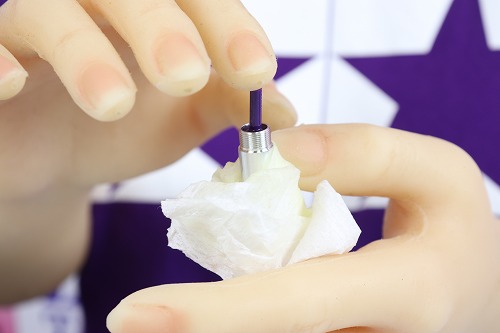

オイルを入れたらフリーピストンを入れ、パーツで押し込みます。その後、フリーピストンの穴をネジで塞ぎます。

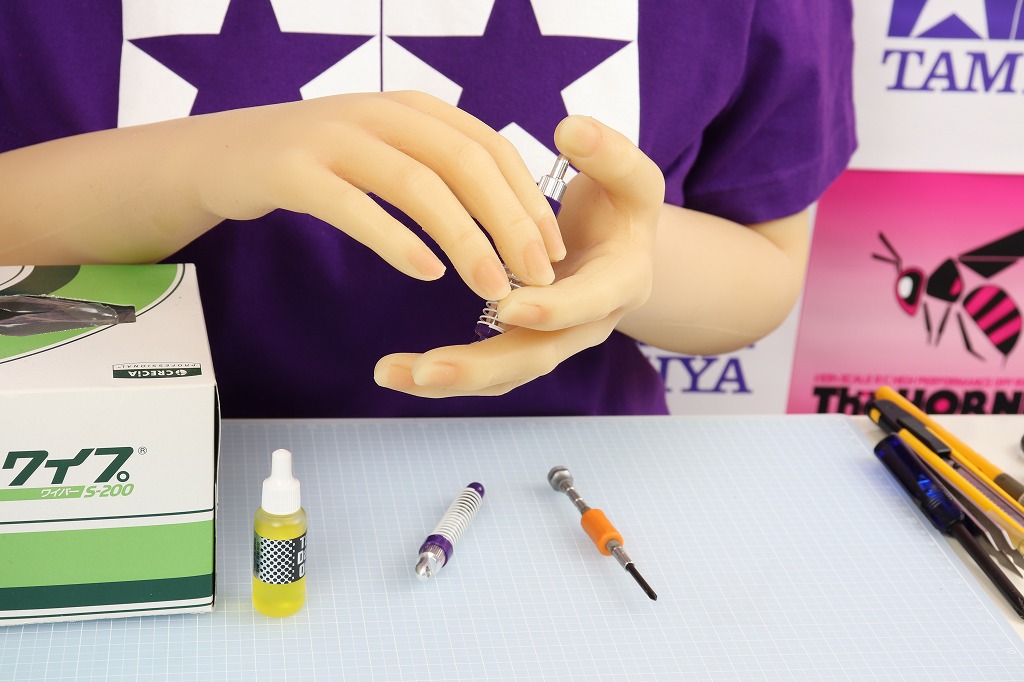

バネを付け、フタをして…

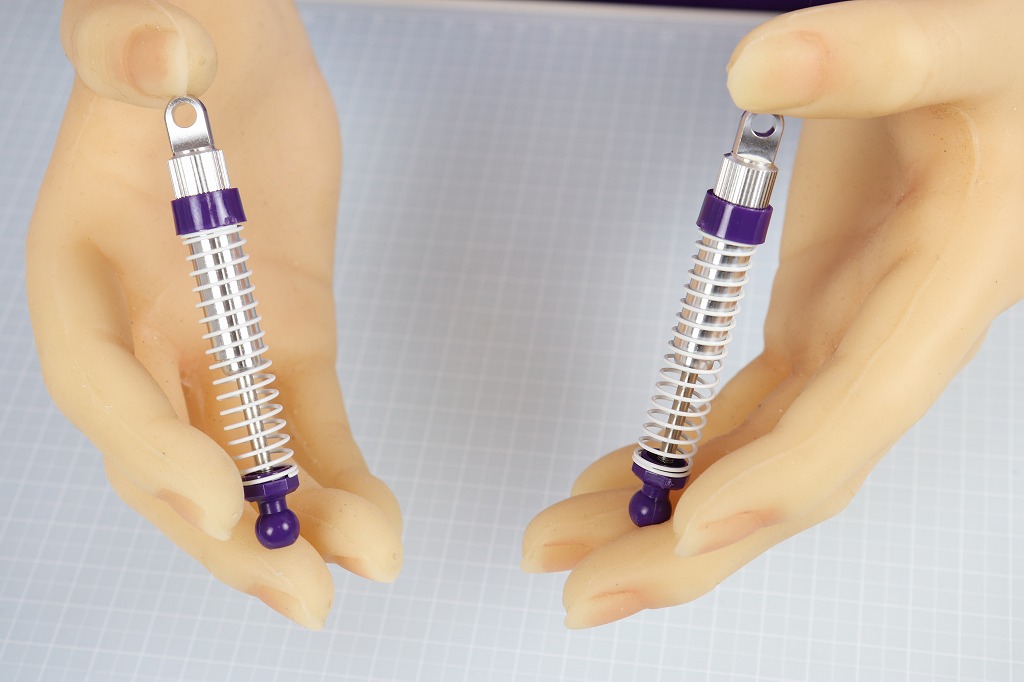

リヤダンパーの完成です。

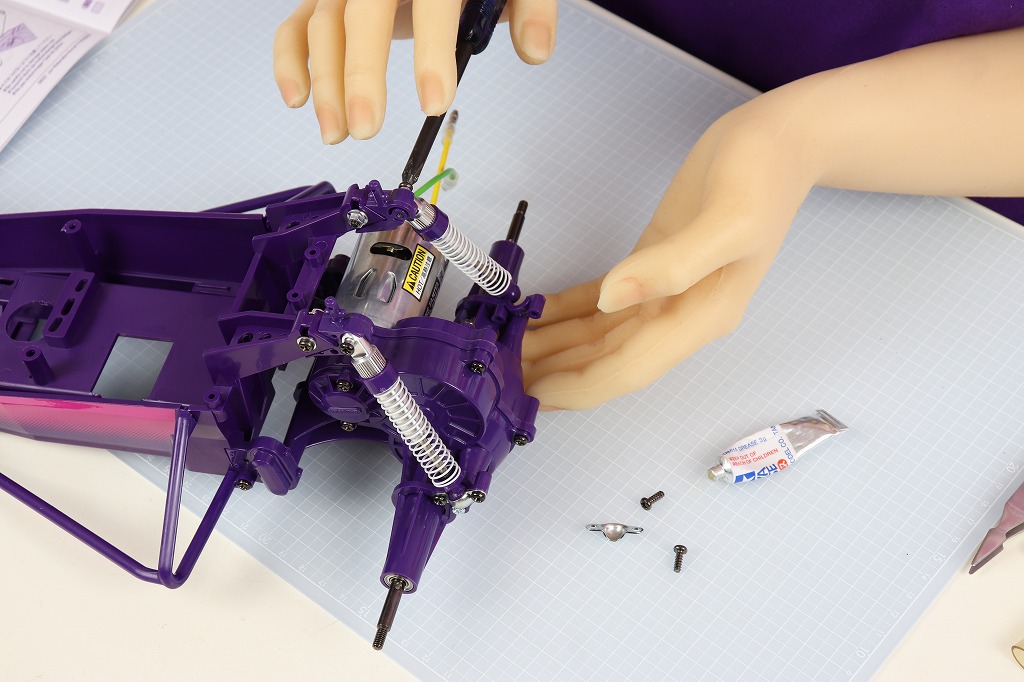

これを取り付けて…

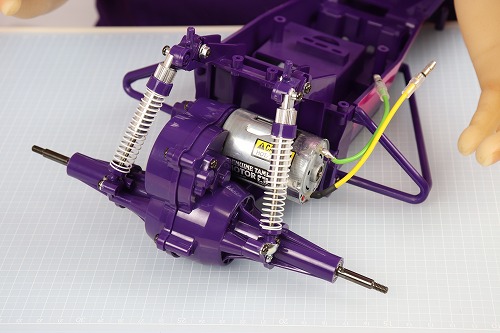

リヤ部の完成です。

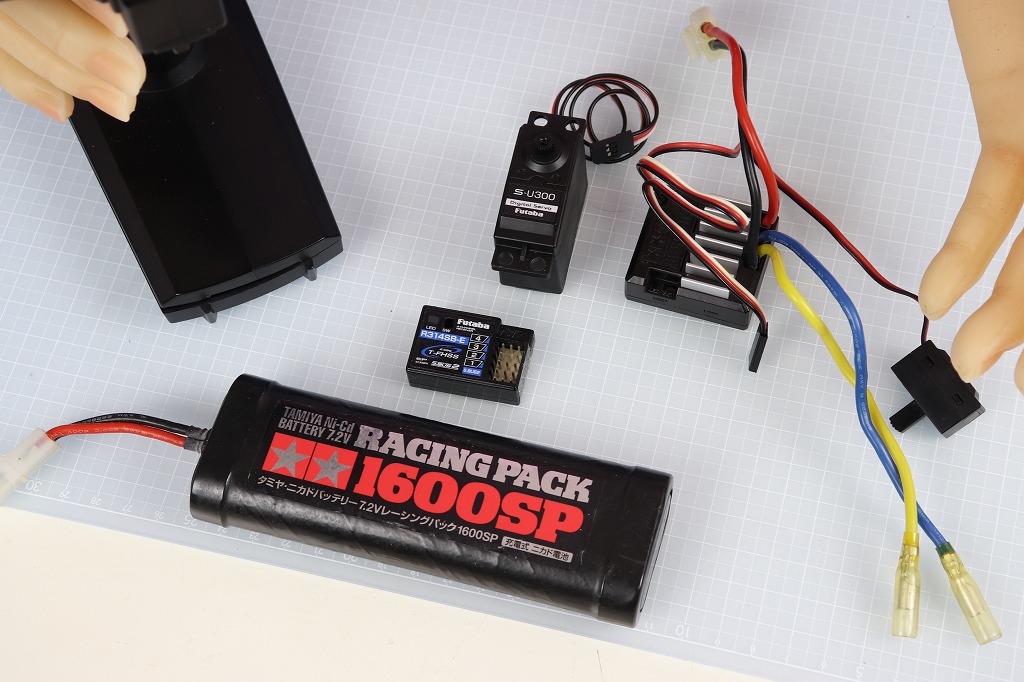

ここで、電動パーツの出番です。
開封しました。何度も使っているパーツなので、詳細は省略します。
バッテリーを接続し、サーボのニュートラルを確認します。…よし、確認しました。

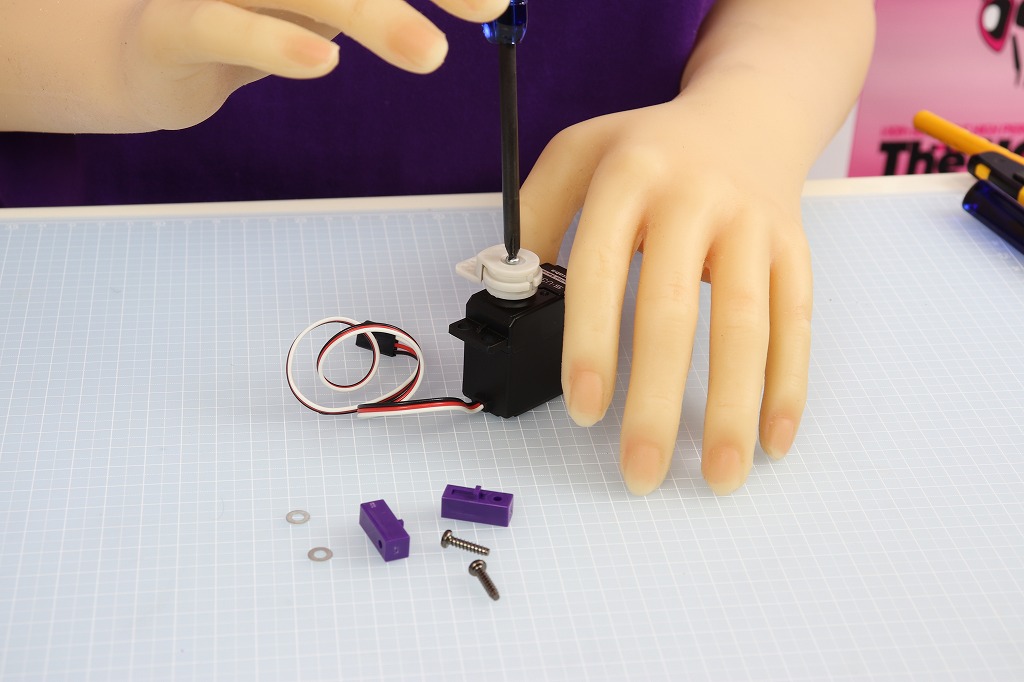

サーボにパーツを付けます。

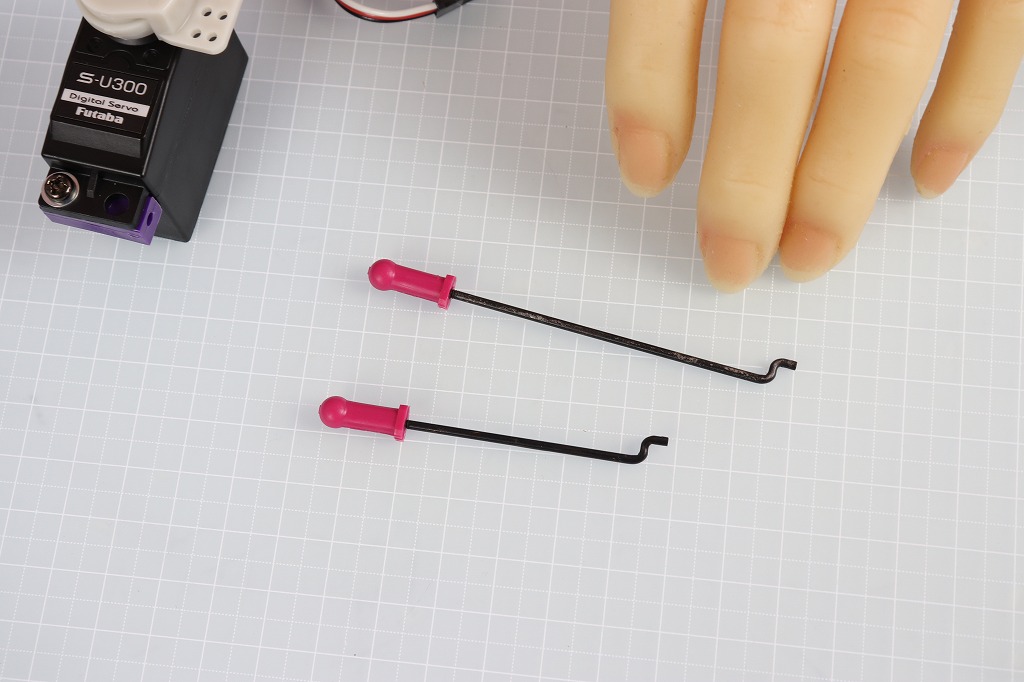

ロッドを2本作り…

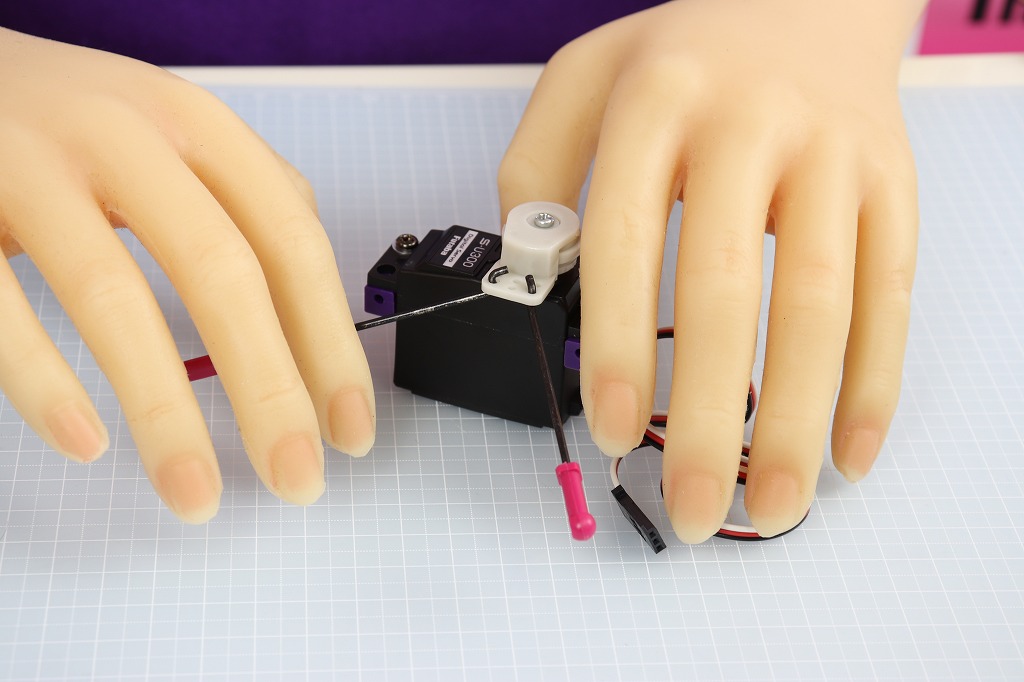

サーボに取り付けます。

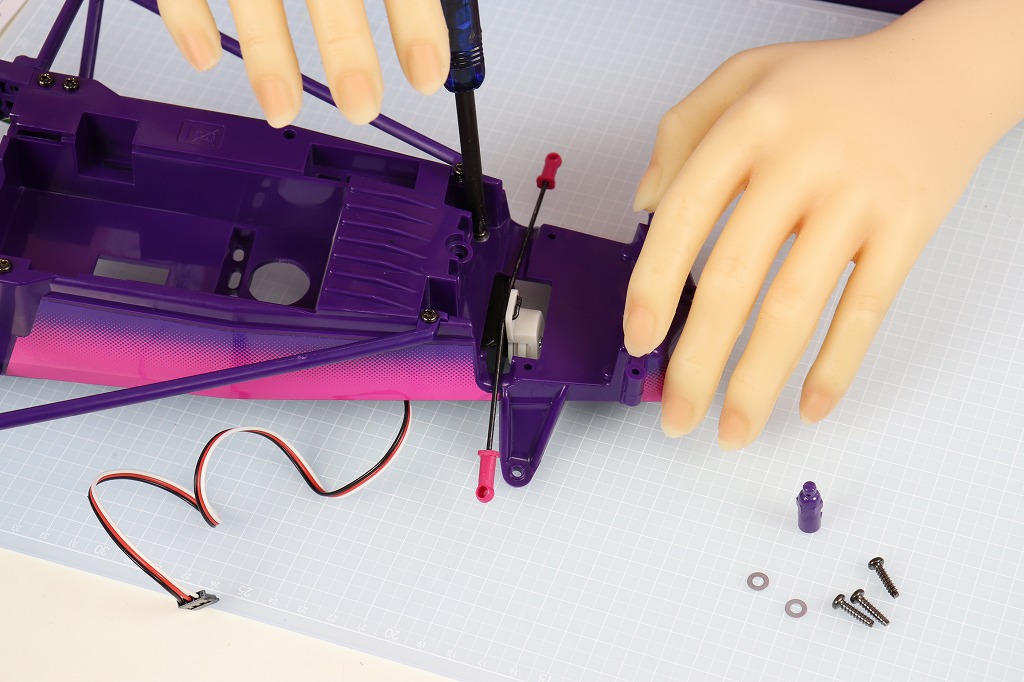

これをシャーシに裏から固定します。
受信機とスピードコントローラーは、両面テープで貼り付けます。さて、どこに付けようか？

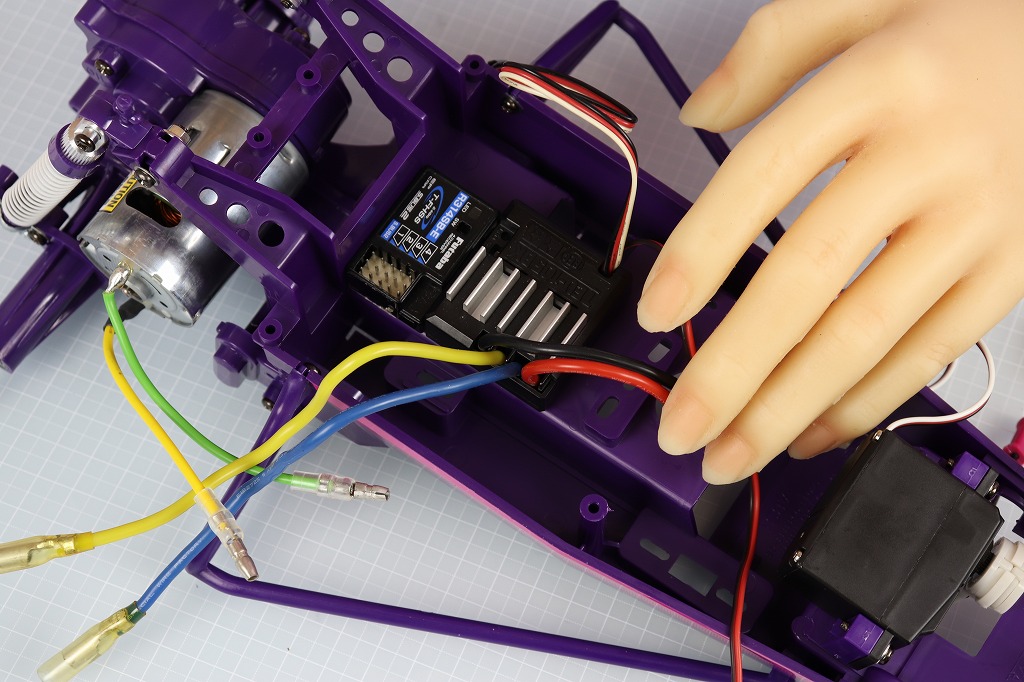

この位置に貼り付けました。

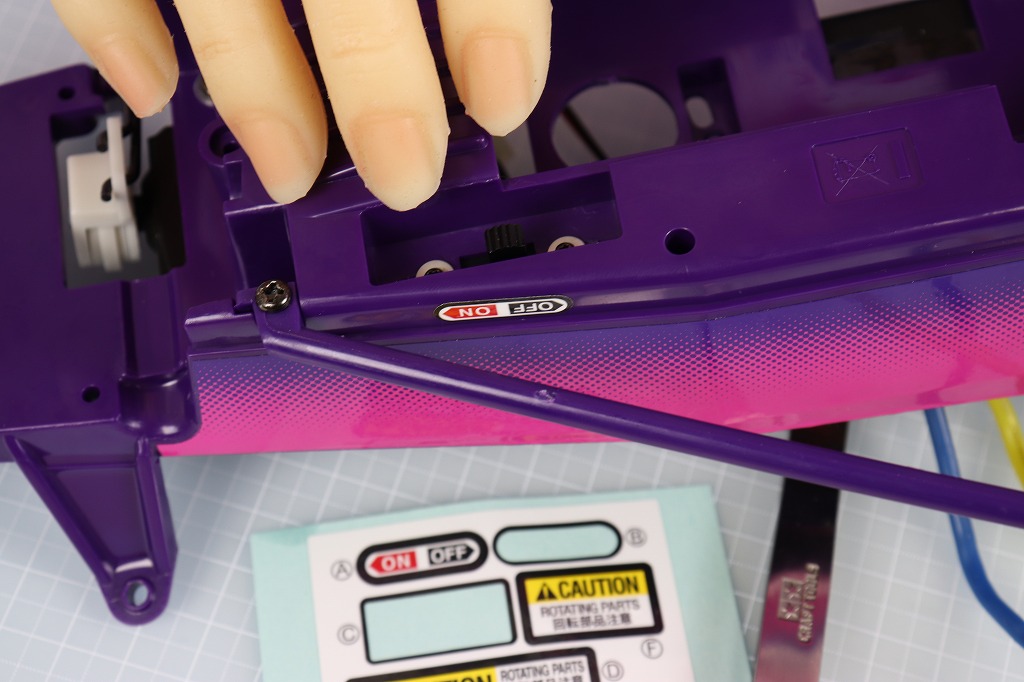

スイッチは裏からネジ止めし、付近にON-OFFシールを貼っておきます。

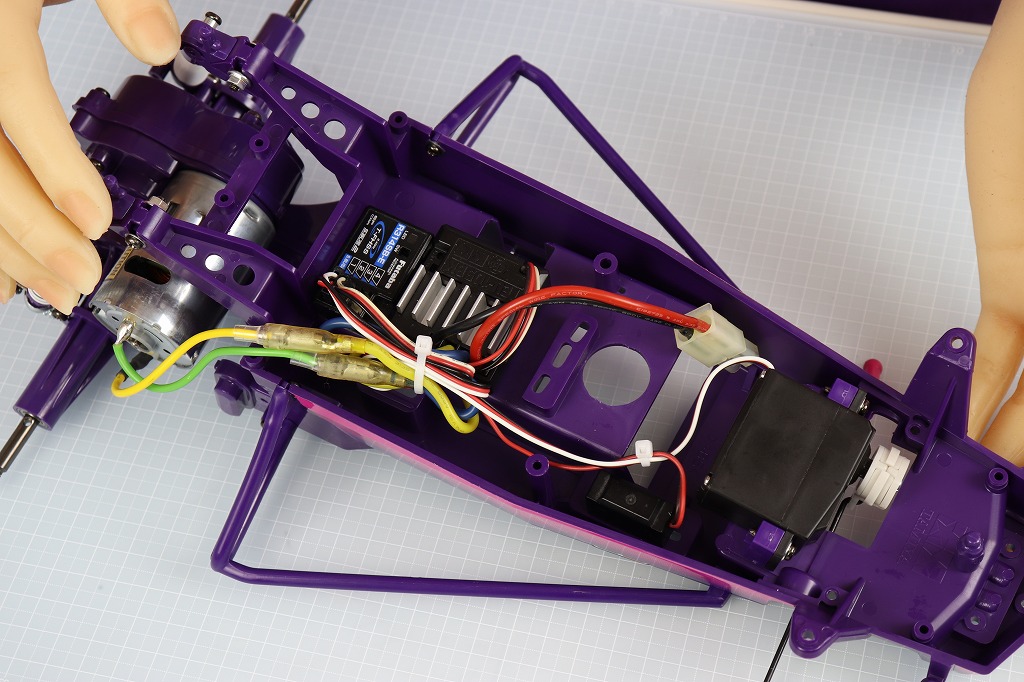

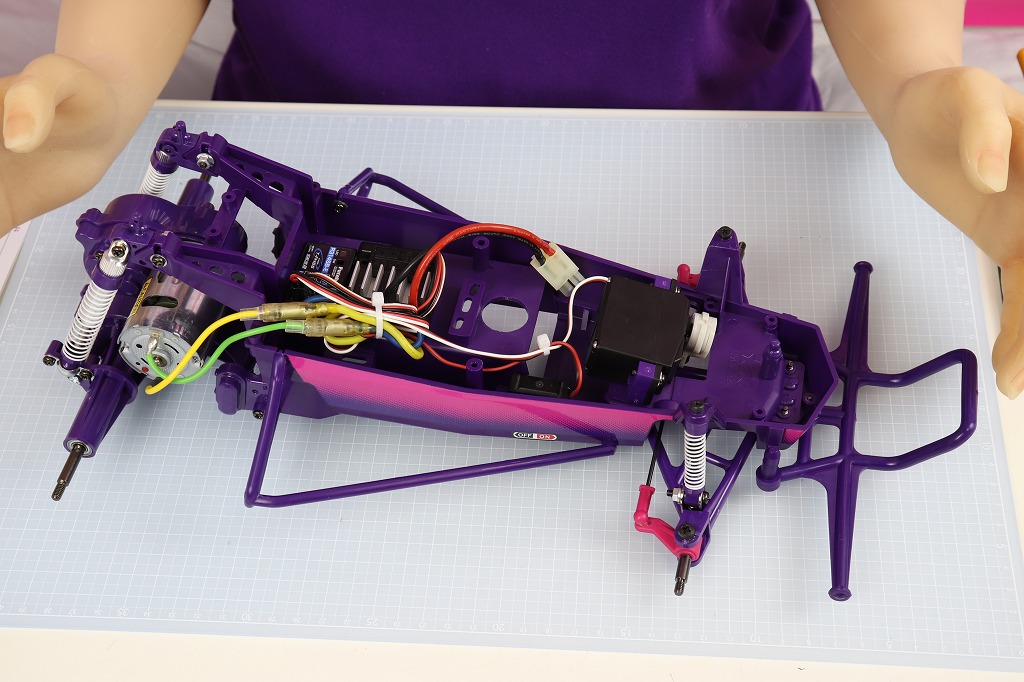

モーターケーブルを接続し、ケーブルをバンドでまとめました。

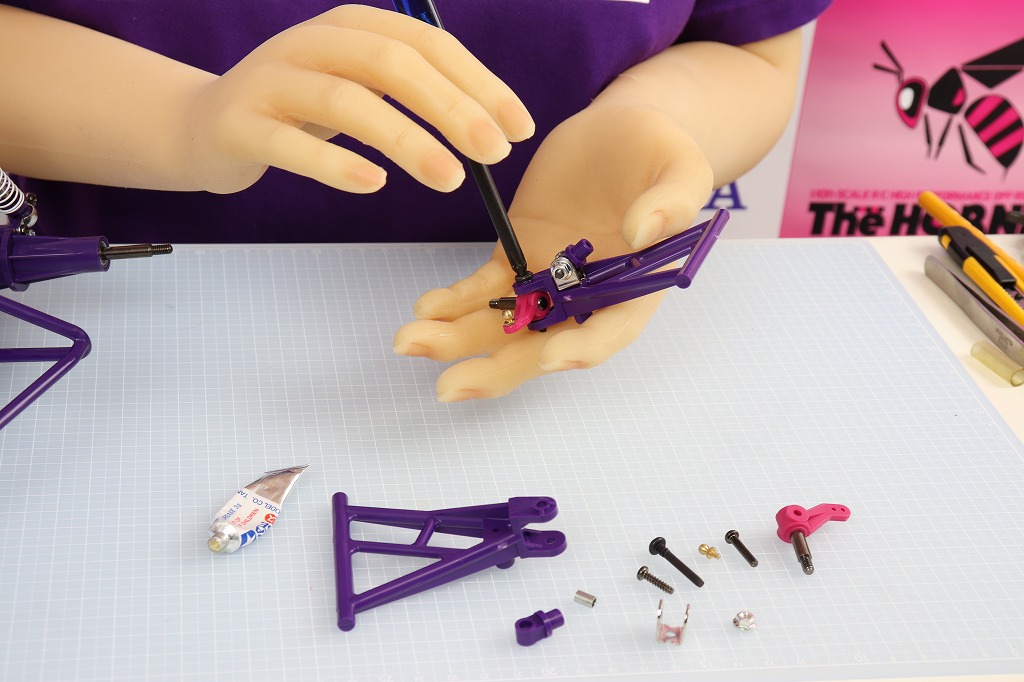

ここから、フロント部を仕上げていきます。左右のアームを作り…

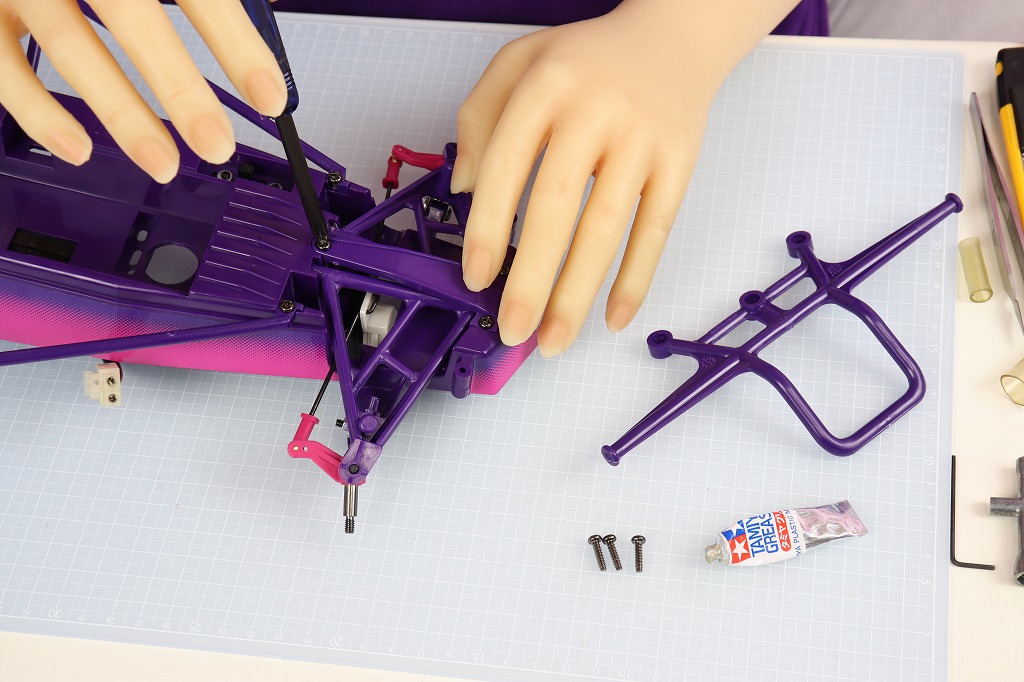

フロントバンパーと一緒に取り付けます。
さらに、バネを付けて…

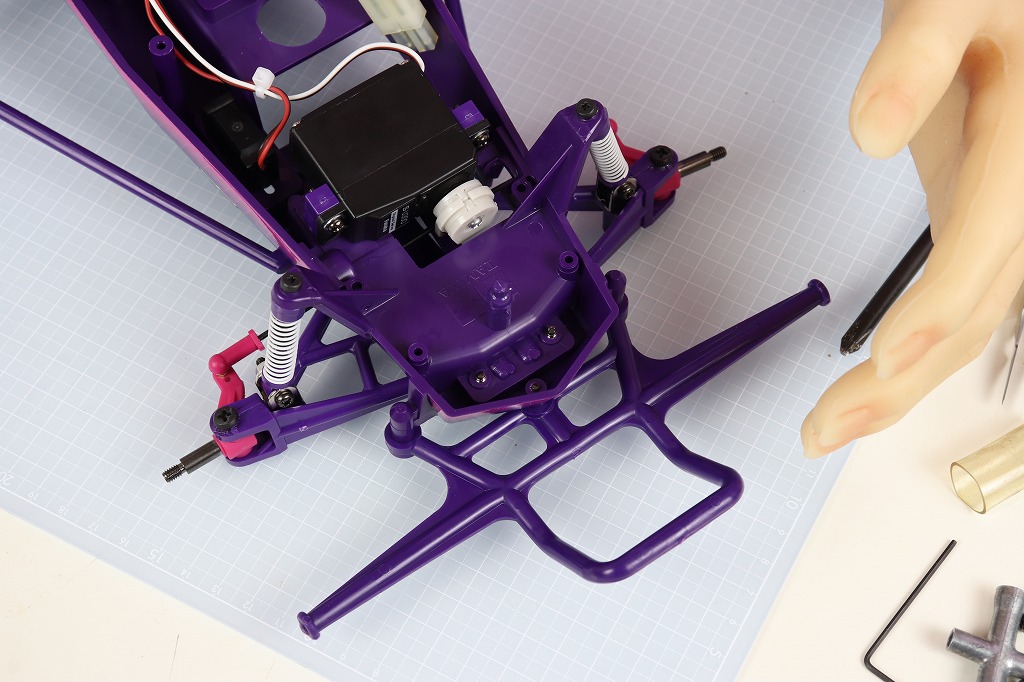

フロント部の完成です。バネの硬さはOリングの個数によって、ソフト(1個)とハード(2個)の2種類から選べます。今回はハードで取り付けました。
これで、動かすことができます。

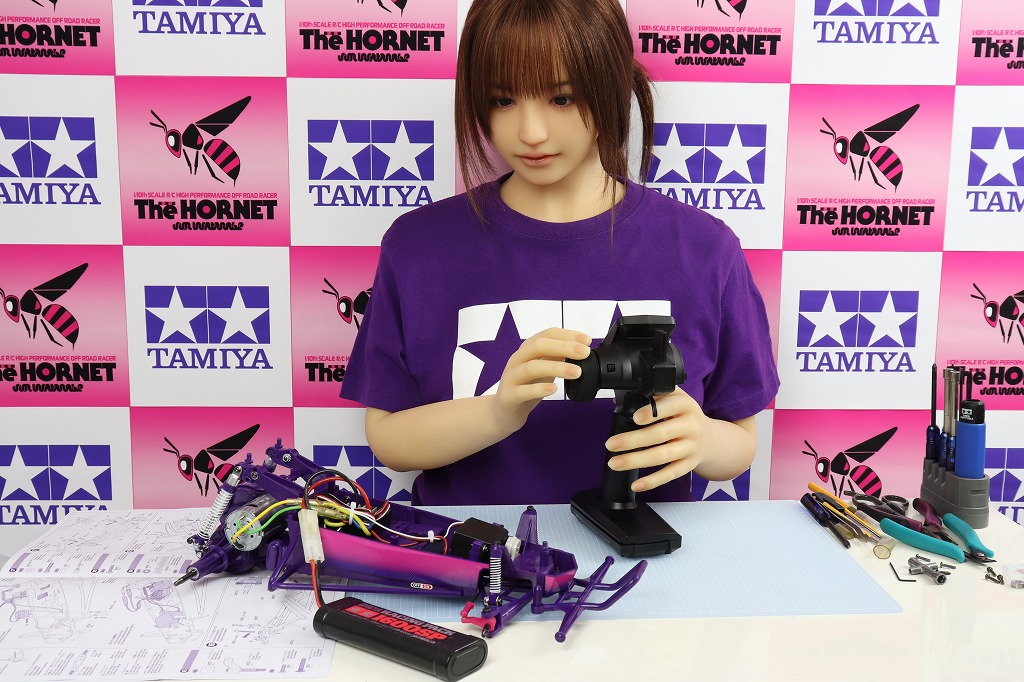

一応、動作確認をしておきましょう。
よし、バッチリです。何の問題もありません。
ここまで来れば一安心です。
