ドールとタミヤ「ファイターネクスジェン(DT-04)」 (組立編2)
続きを始めます。
ここから、いつもならシャーシの組み立てを行うのですが、今回は、先にシール貼りを行いたいと思います。

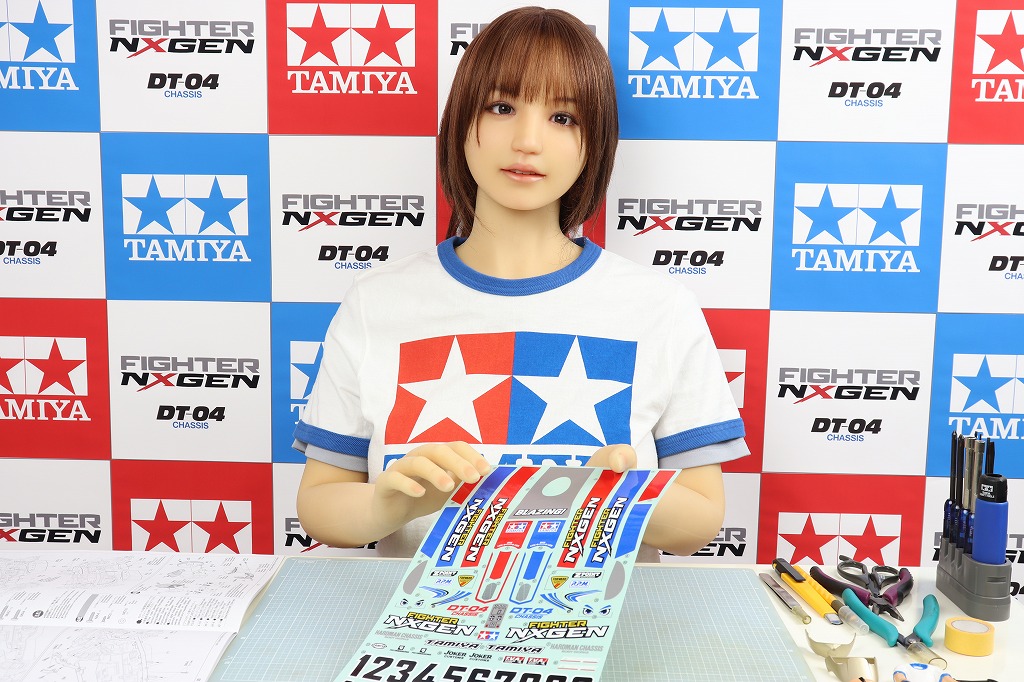

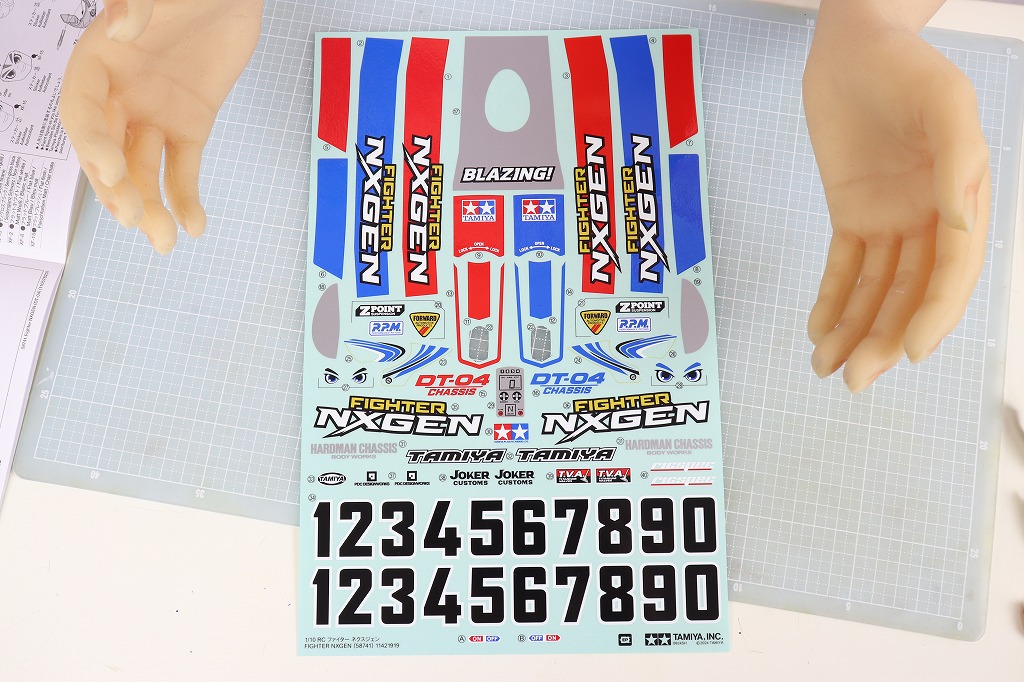

ちなみに、ボディのシールですが、全く同じデザインで「赤」と「青」の2種類付属しています。ただ、ボディを2台作るには一部のシールが足りません。

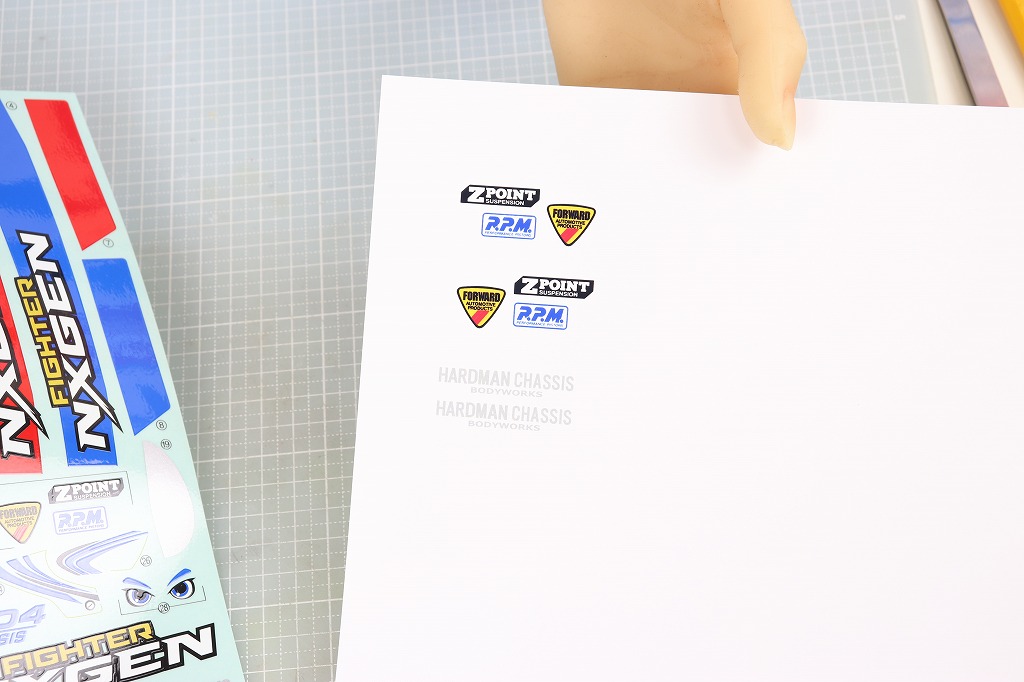

ということで、足りないシールをスキャンし、印刷しました。足りないのは20番、21番、31番2枚です。これで、ボディが赤と青の2種類作れます。

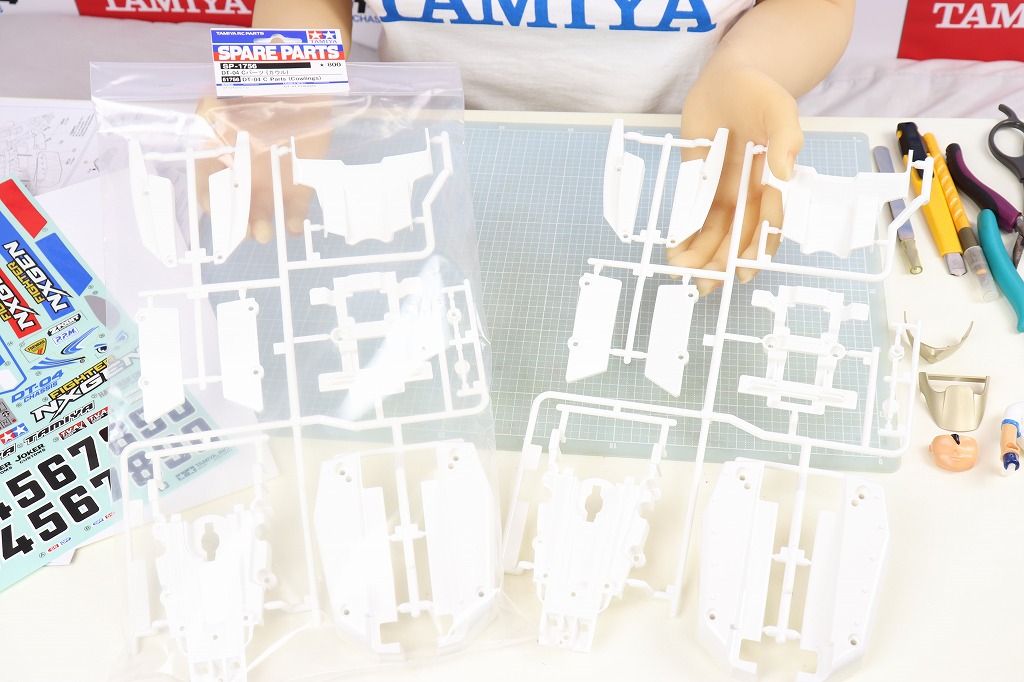

もうお分かりだと思いますが、今回は、赤と青の2種類のボディを作るため、スペアボディを買ったのです。

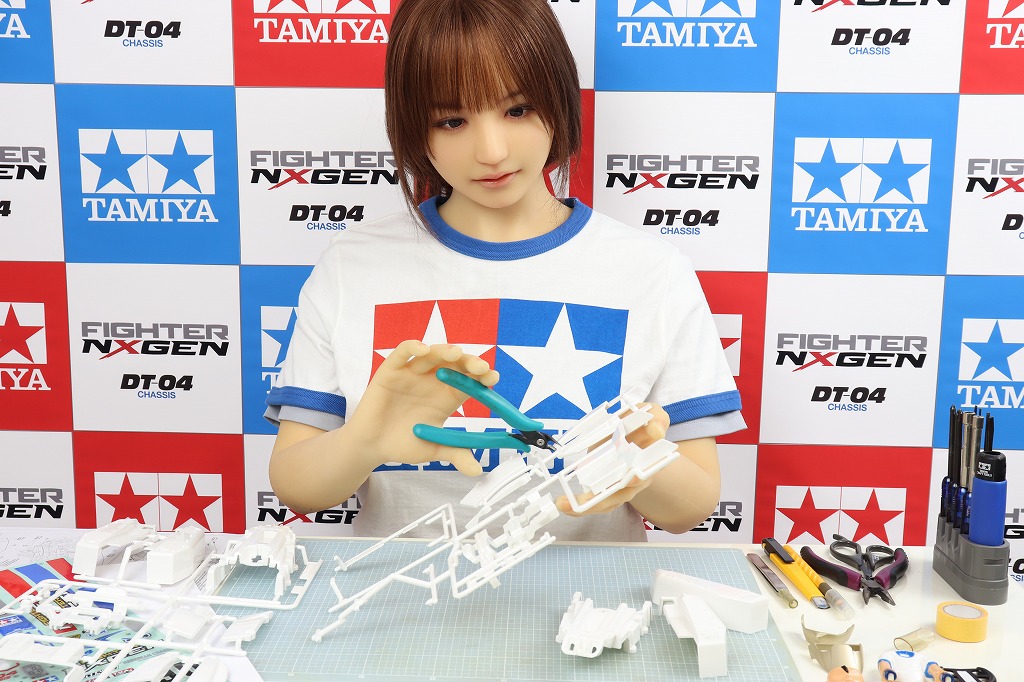

ボディをカットします。

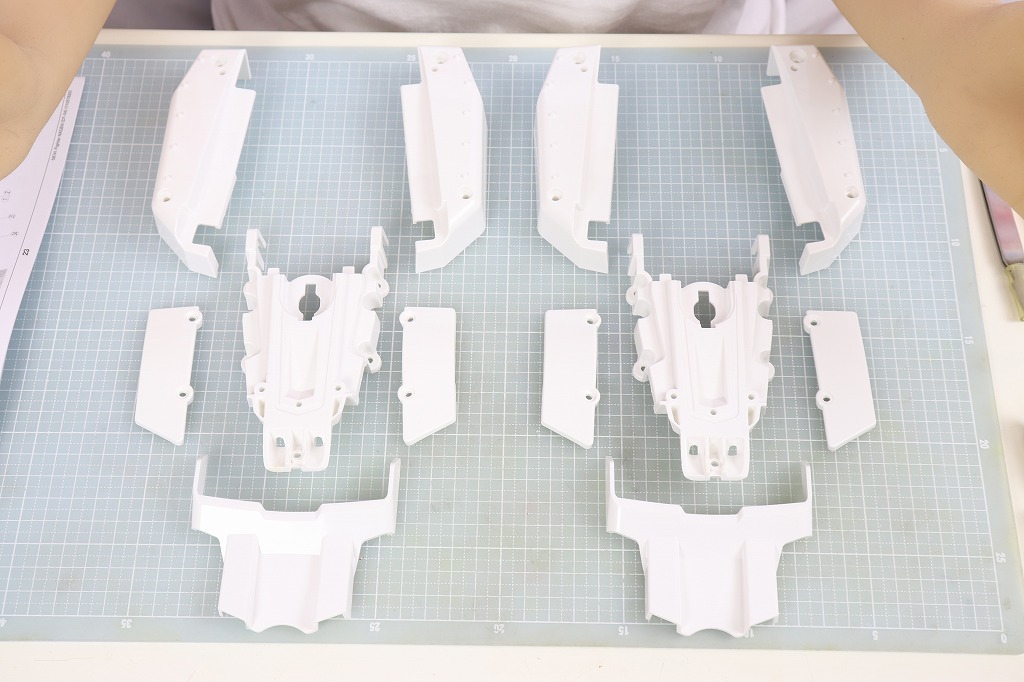

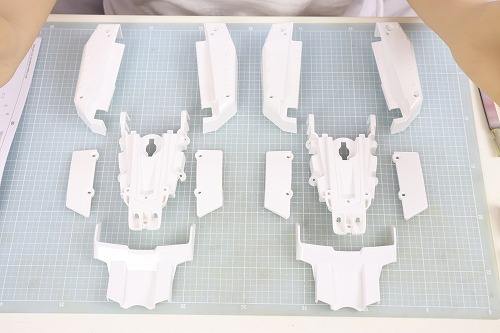

これらが、シールを貼るパーツです。

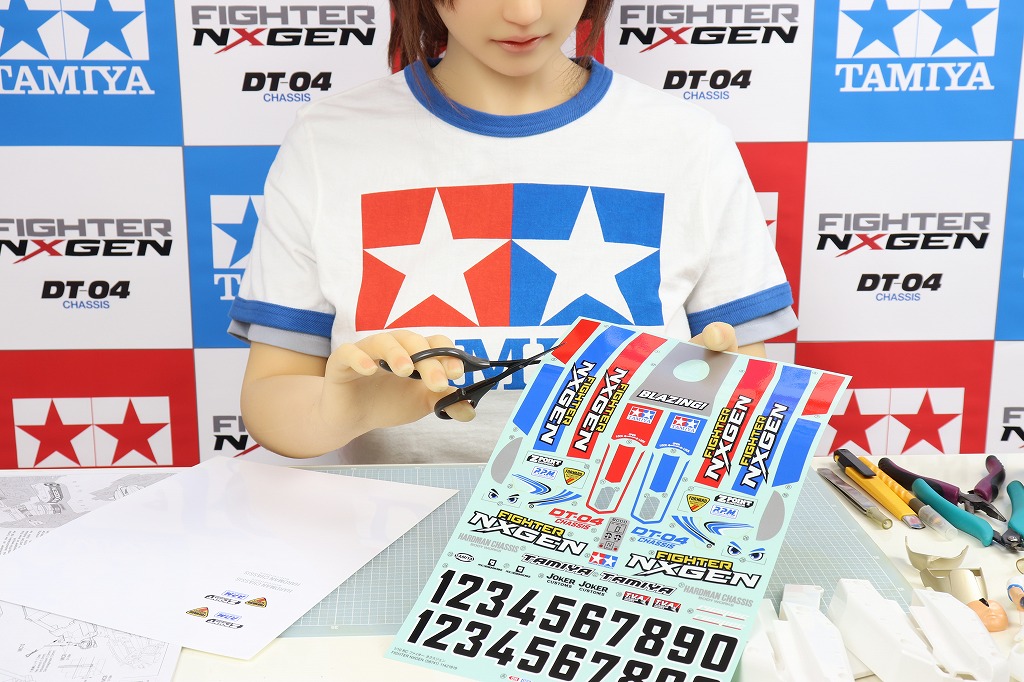

さらに、シールもカットします。

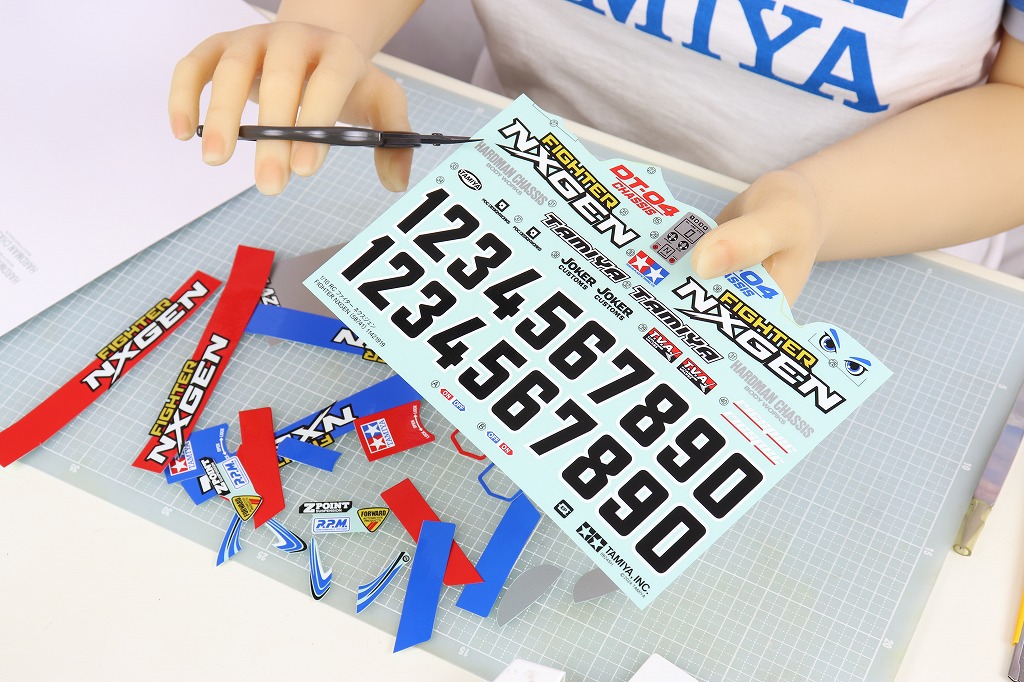

一気に全部カットしてしまいましょう。

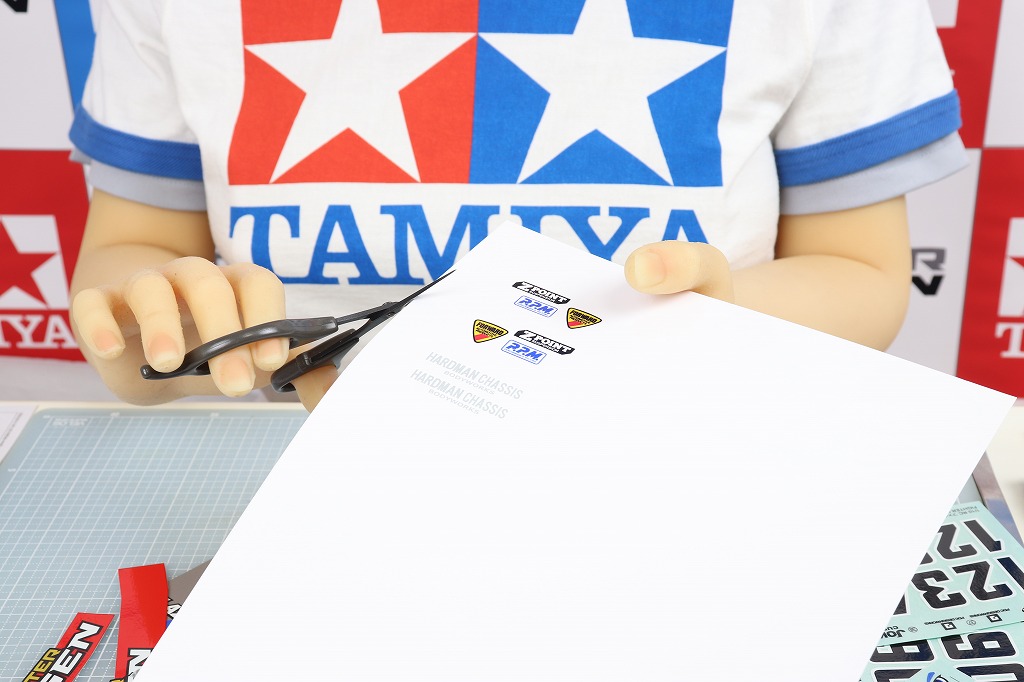

印刷したシールもカットして…

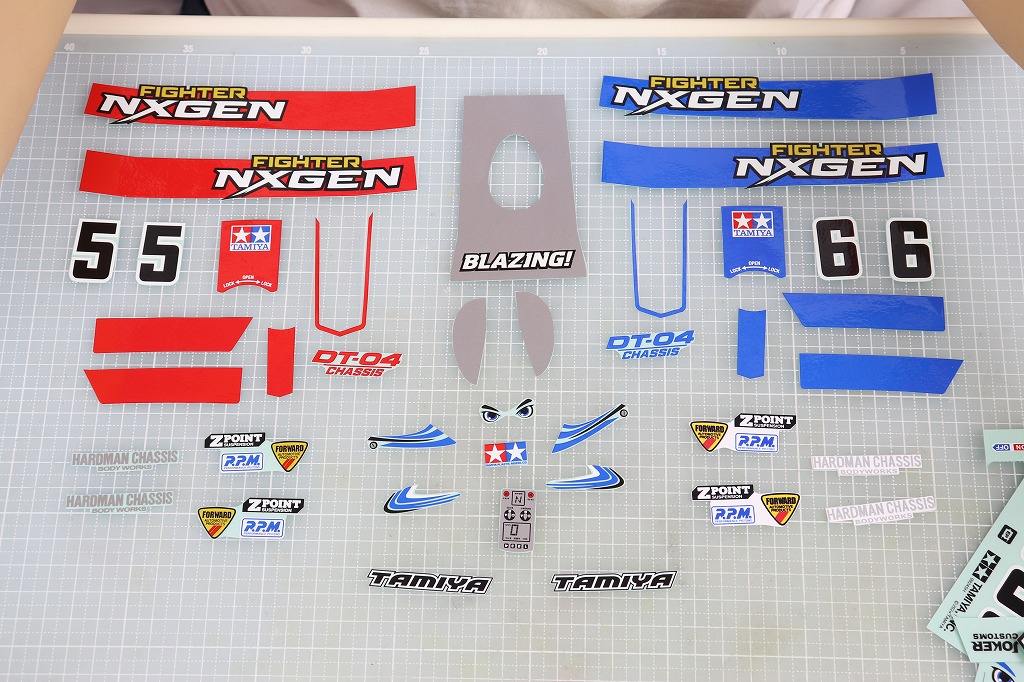

カット完了です。

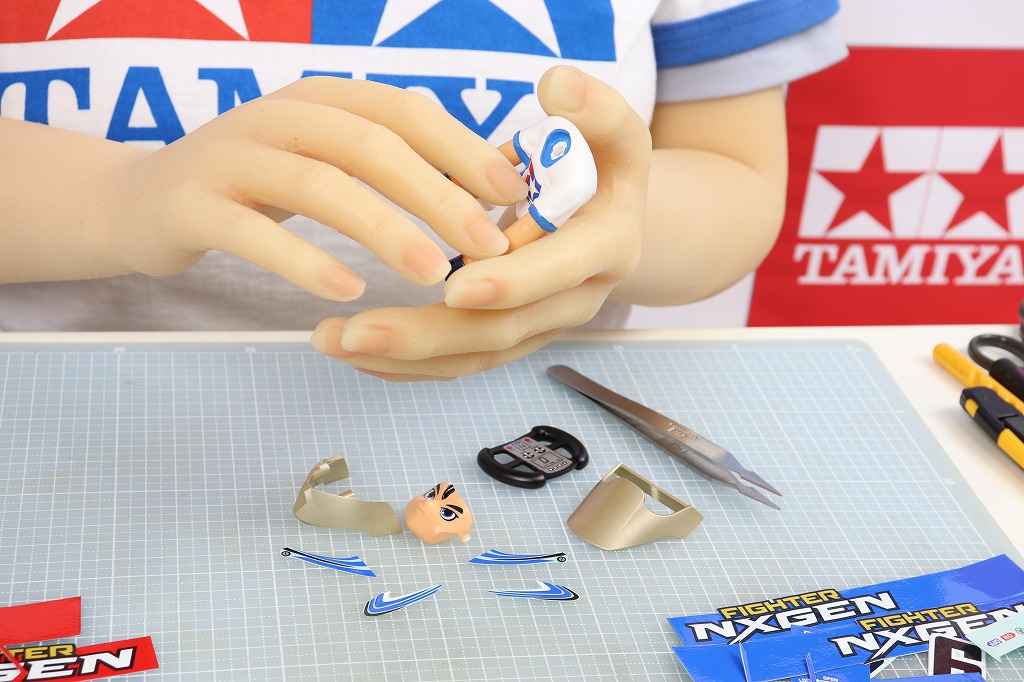

まずは、ドライバー人形に貼ります。

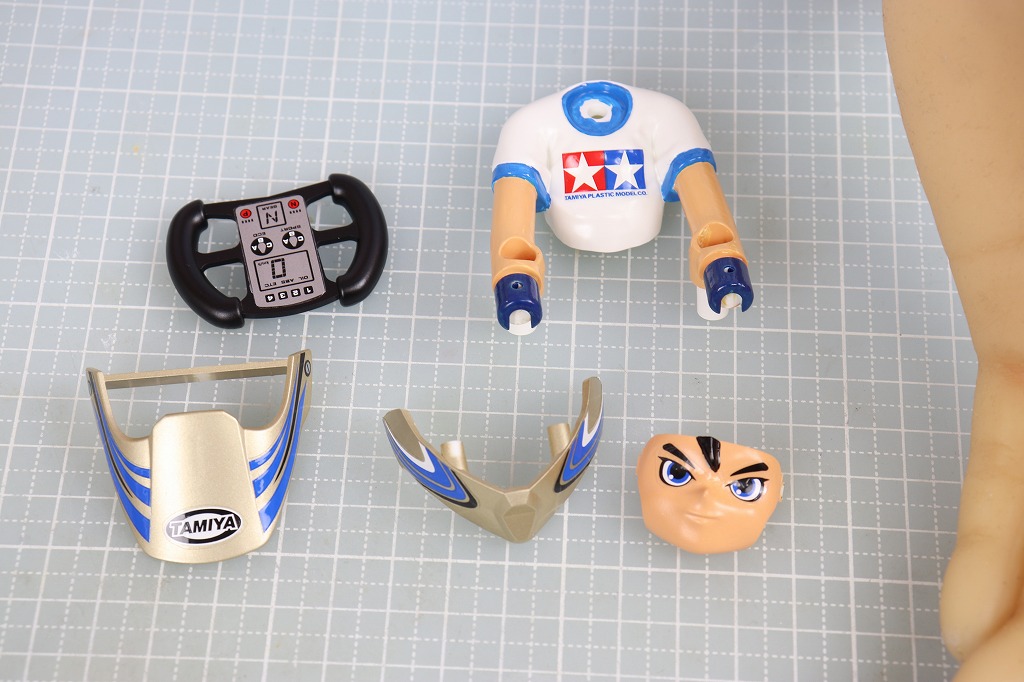

貼りました。ヘルメットのつばのタミヤロゴをカットし忘れていたので、カットして貼りました。

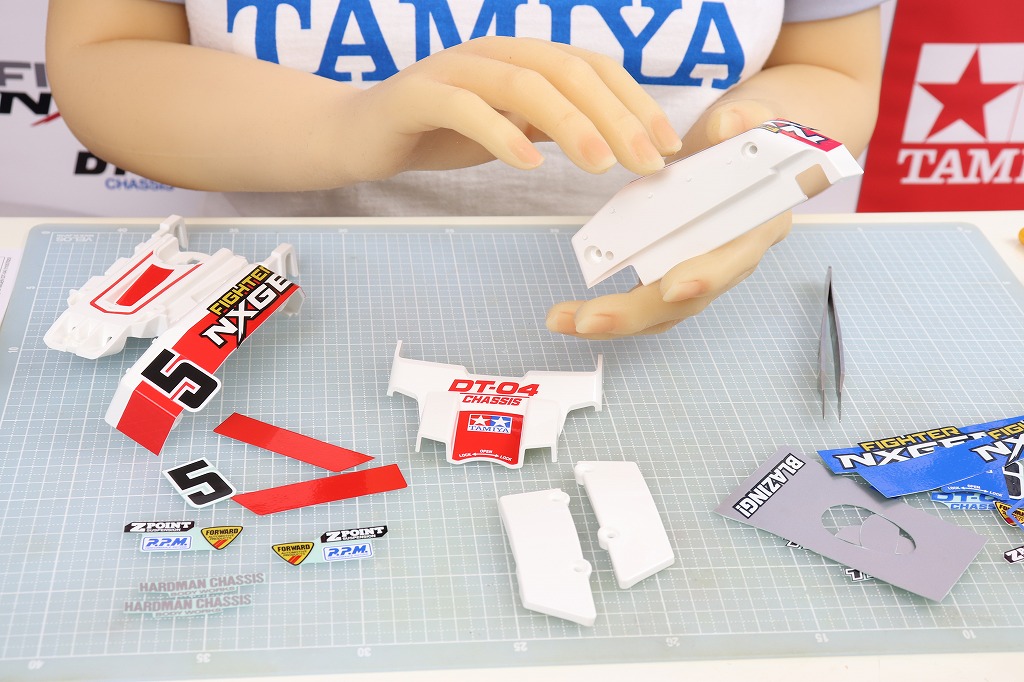

次は、赤いシールをボディに貼ります。
貼りました。一部のシールはボディをはみ出します。

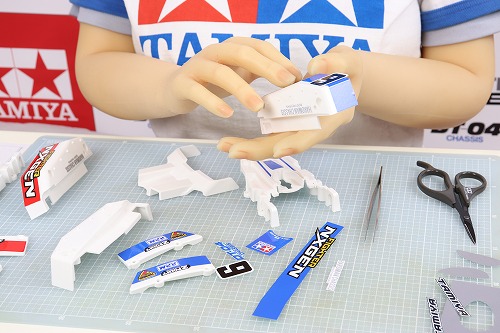

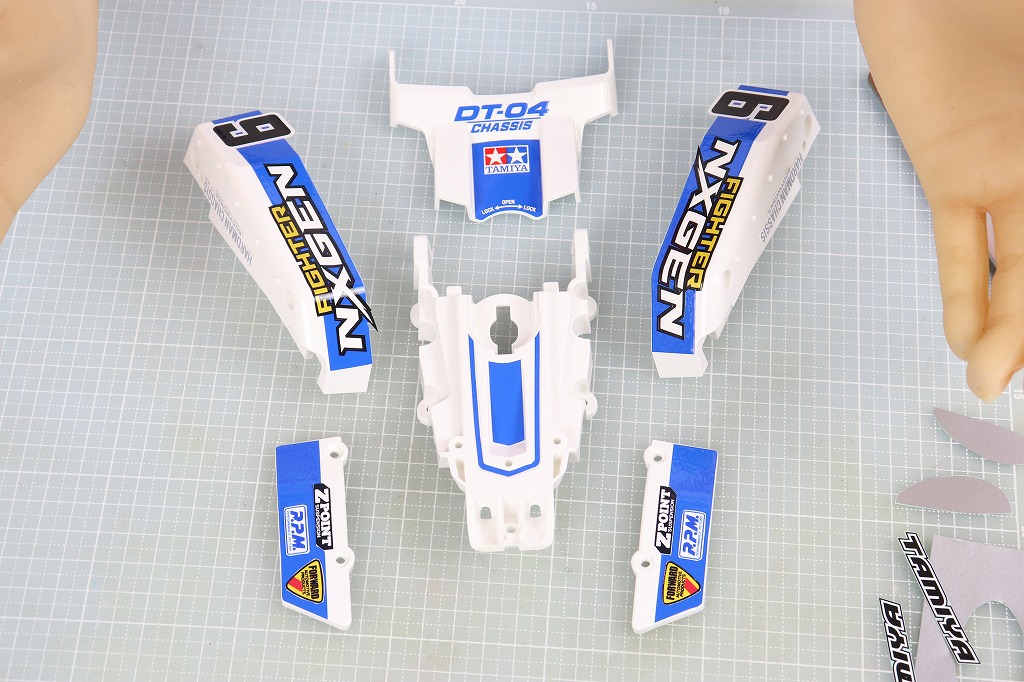

同様に青いシールを貼ります。こちらは印刷したシールも使います。
貼りました。

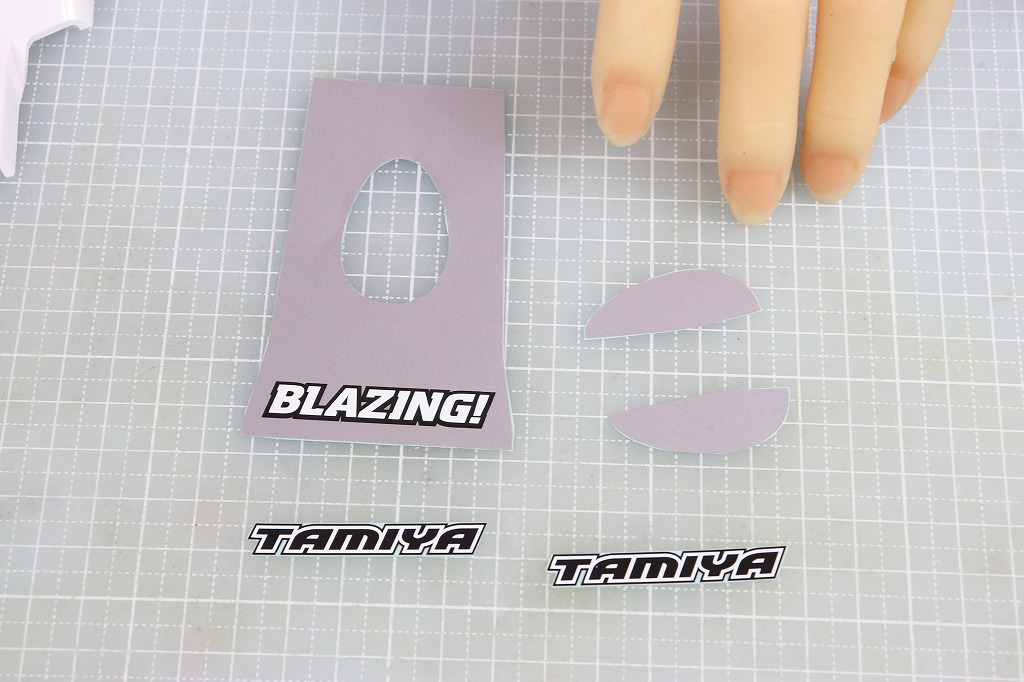

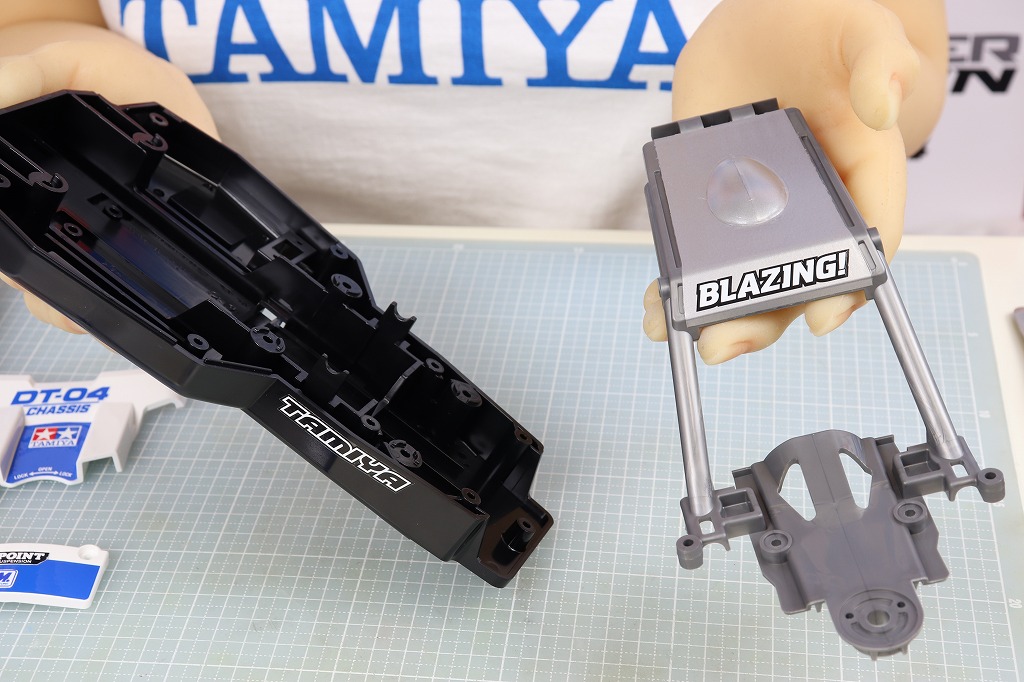

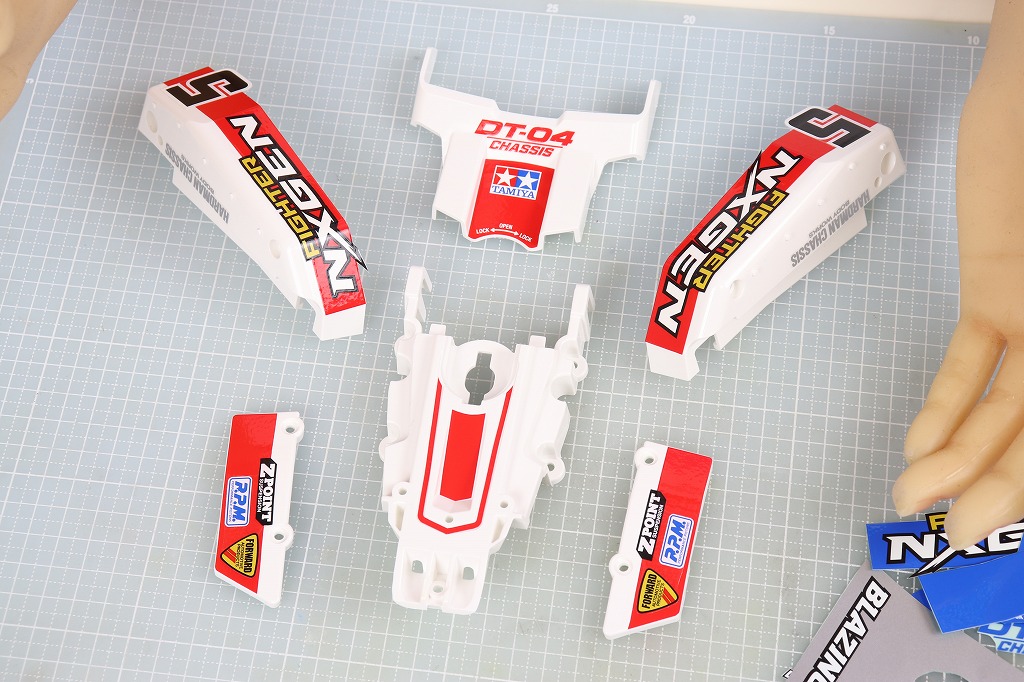

ちなみに、まだシールが残っています。これらはシャーシとルーフに貼るシールです。
ということで、これらも先に貼ってしまいましょう。
よし、終わった。

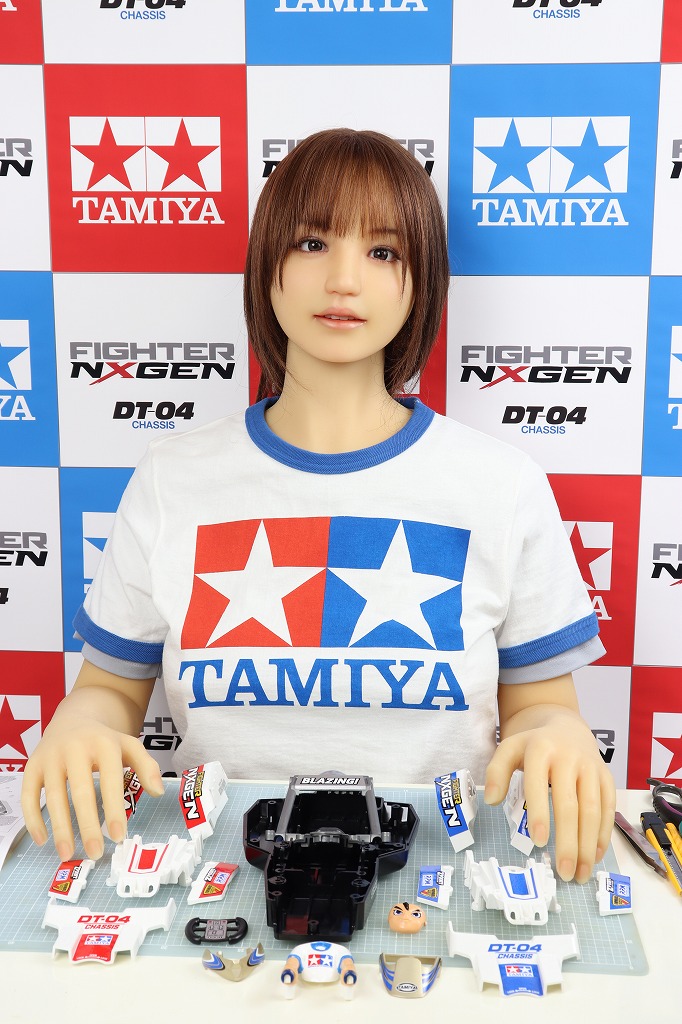

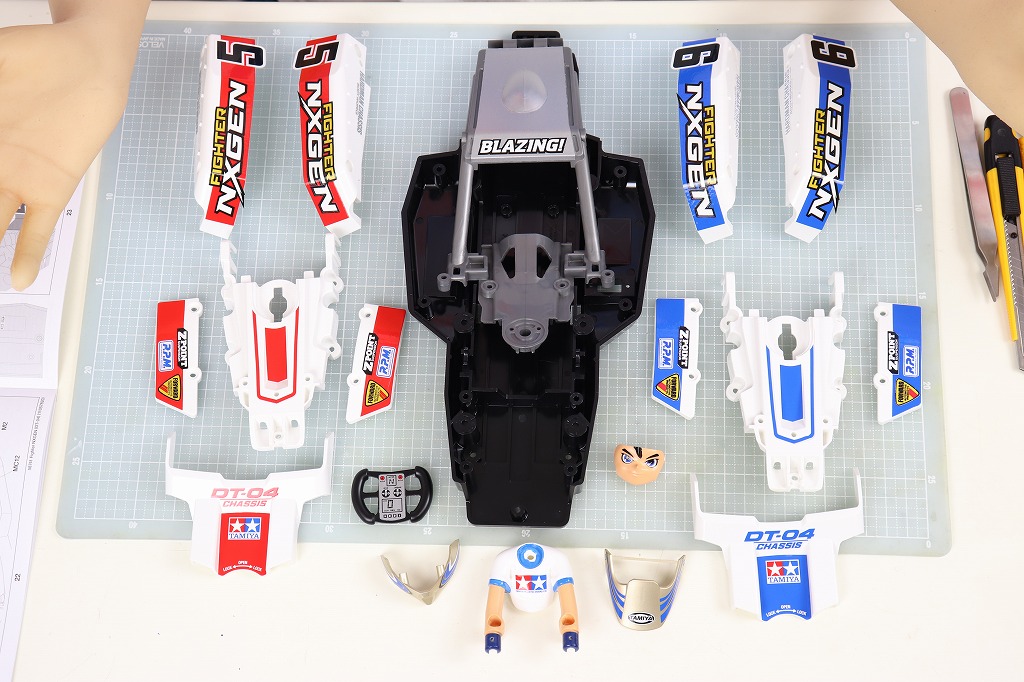

こんな感じです。
これで、シール貼り完了です。
どうせなら、きっちり2台分のシールを付属しておいて欲しかったです。
それでは、ここから本格的に組み立てていきます。

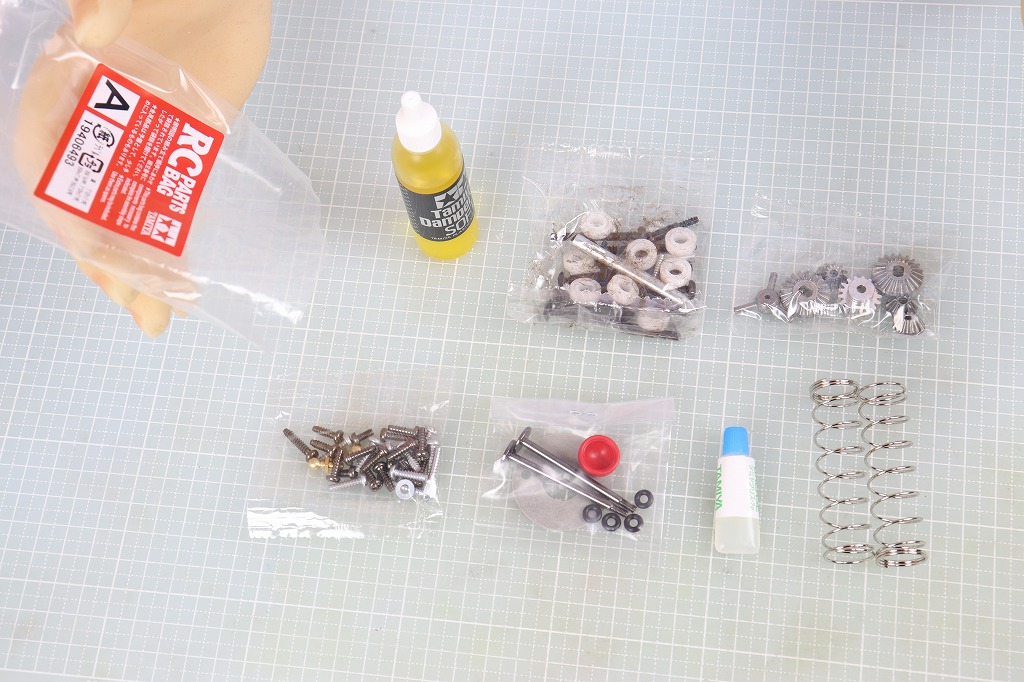

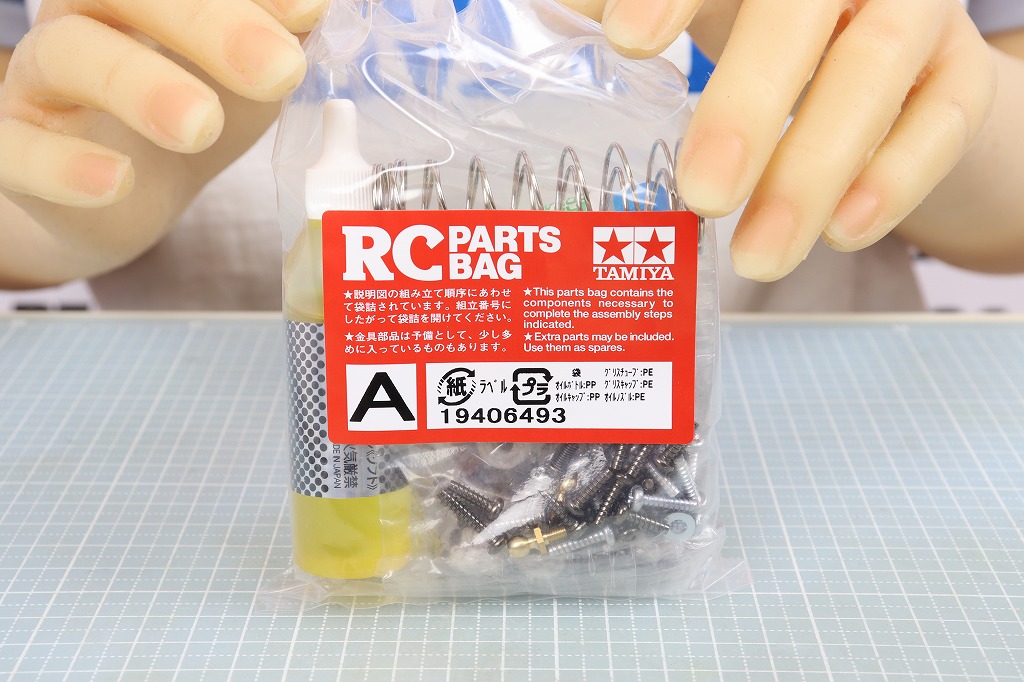

まず最初は、「A」の袋を使います。
中には、ギヤやグリス、オイルダンパーのパーツなどが入っています。

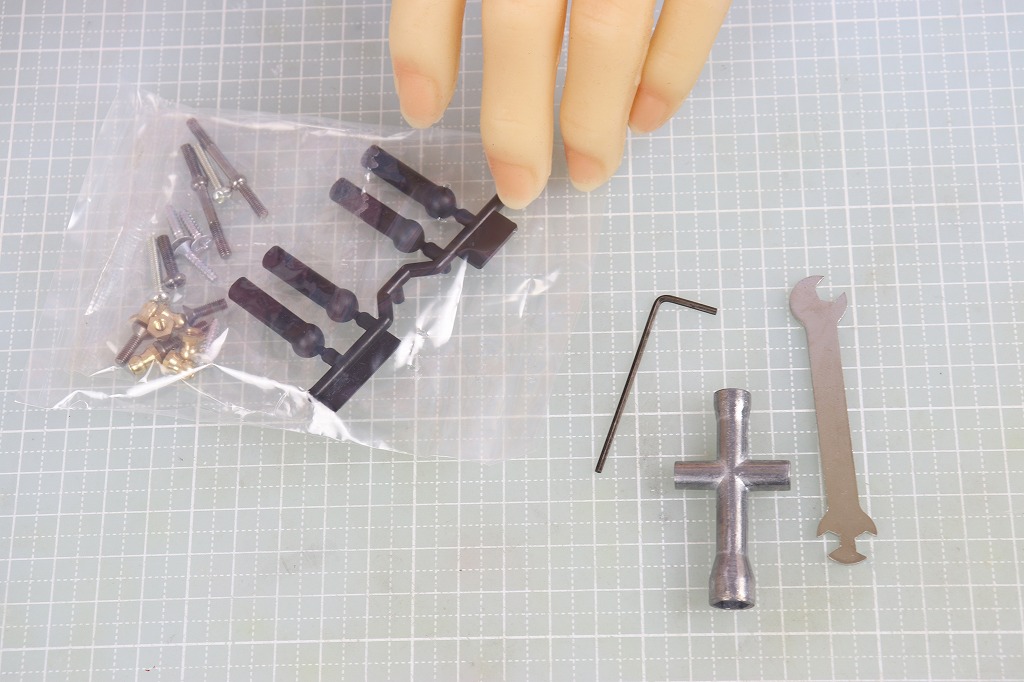

工具はアルファベットの書いていない袋に入っているので、取り出しておきます。

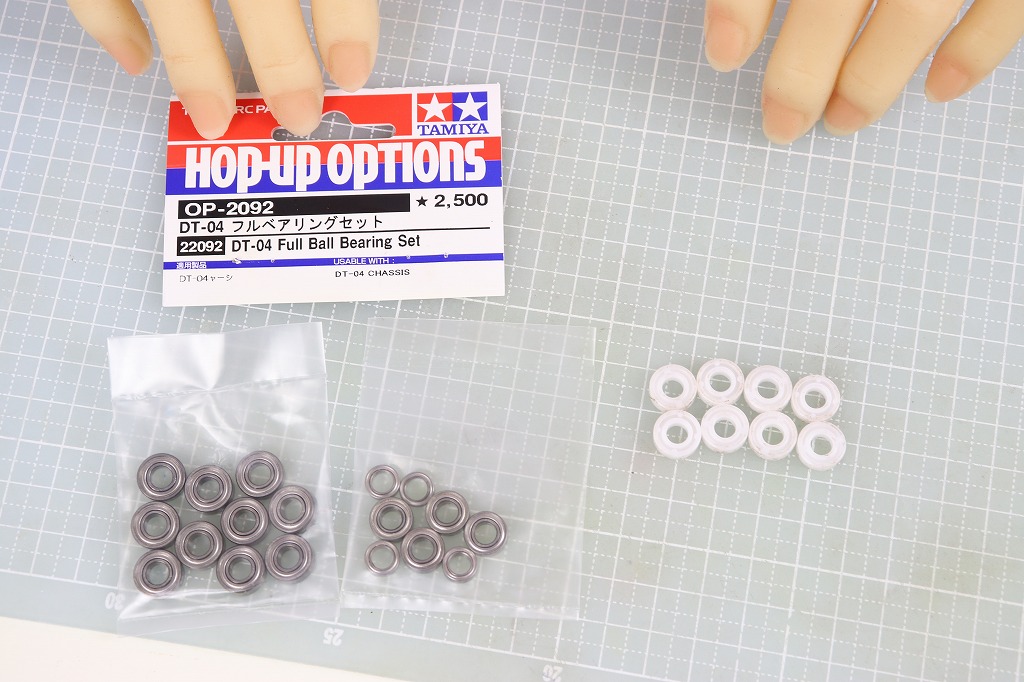

あと、プラベアリングはオプションパーツ「OP-2029 DT-04 フルベアリングセット」に交換します。フルベアリング化には、1150ベアリングが10個、1050ベアリングが4個、850ベアリングが4個必要です。

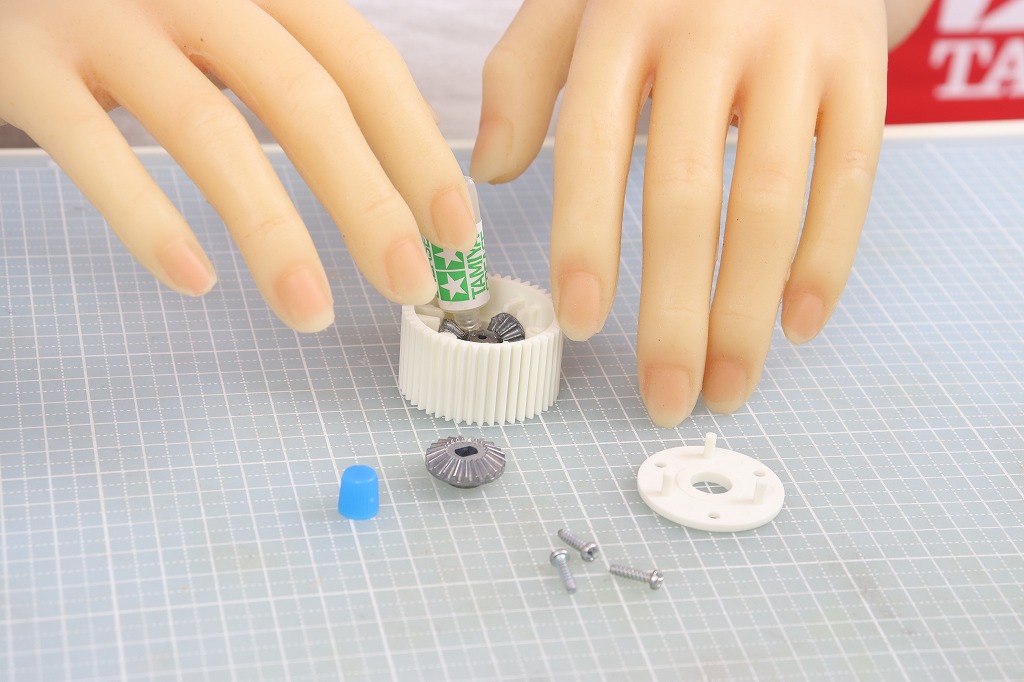

では、始めましょう。まずは、デフギヤを1個作ります。今回のグリスは透明なグリスです。

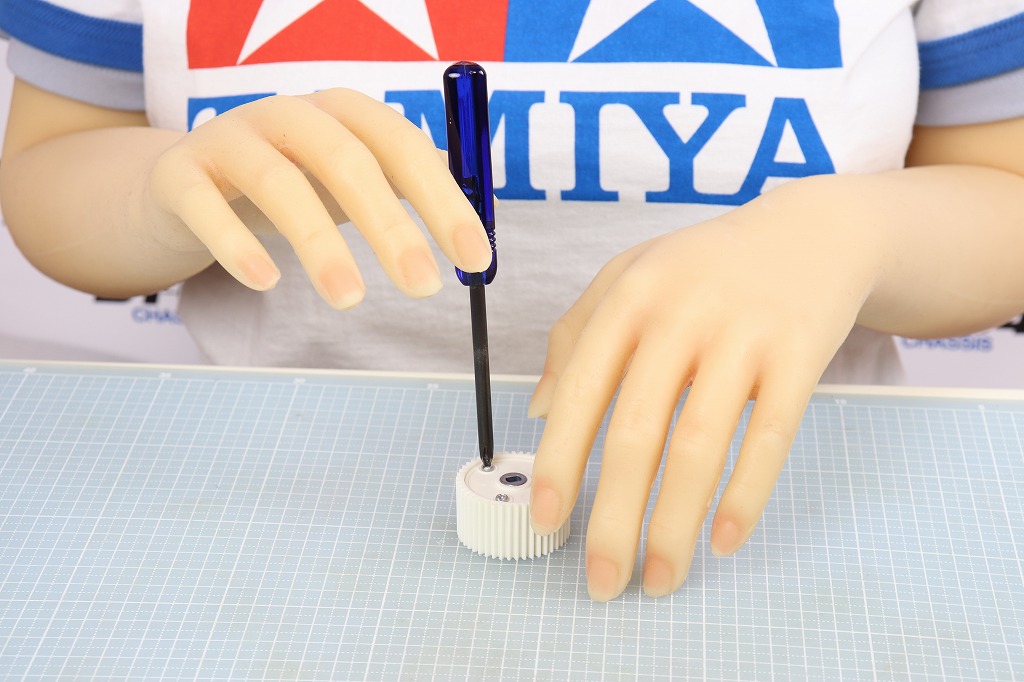

フタをします。

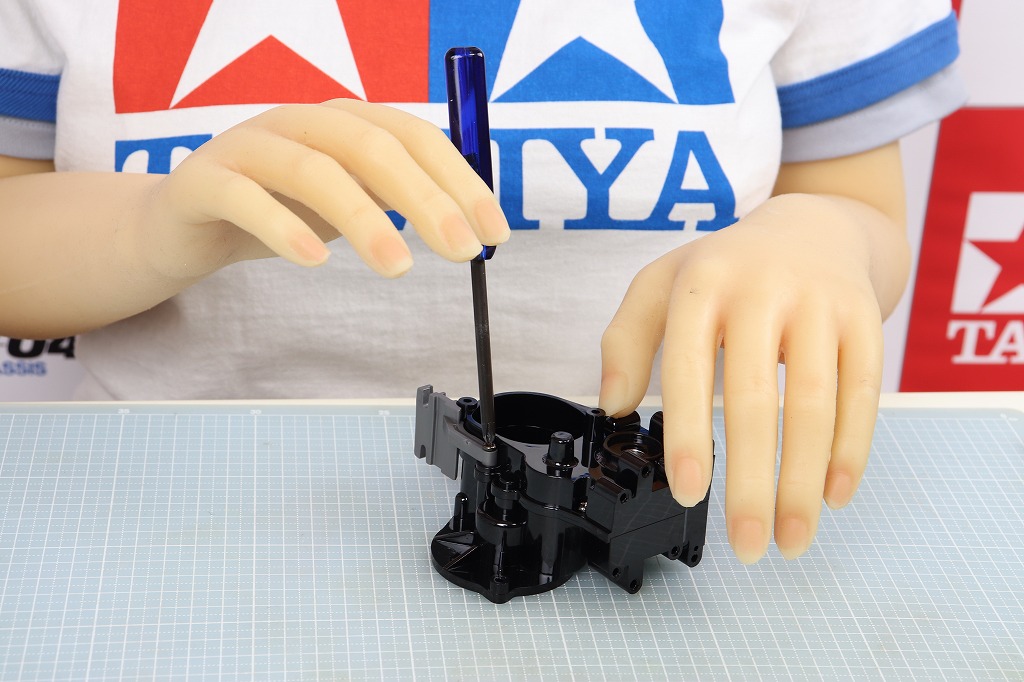

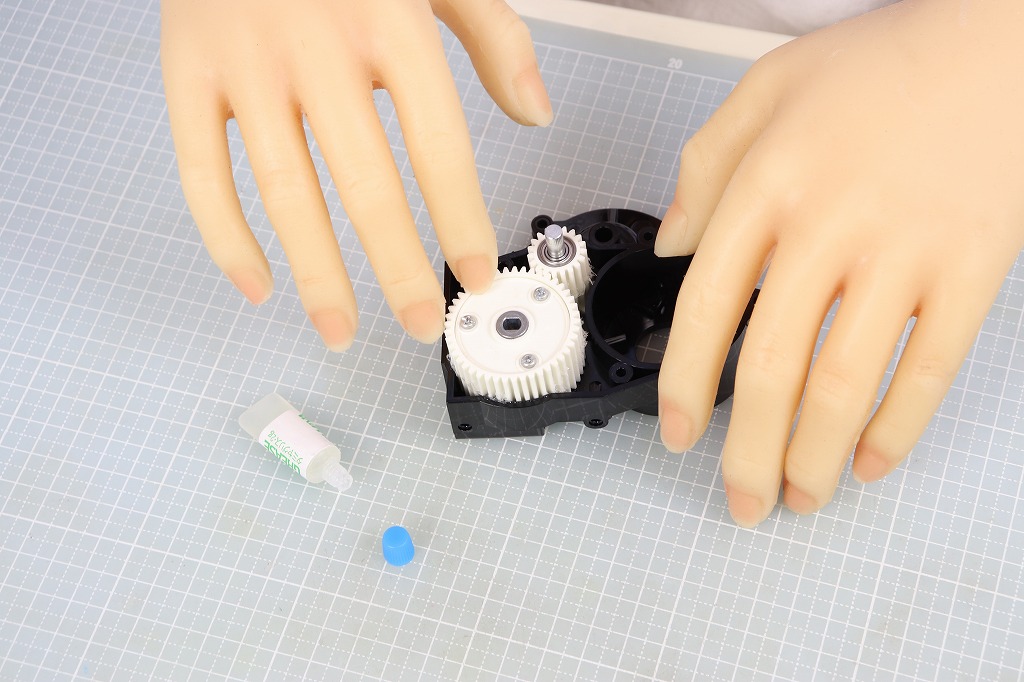

これをギヤケースの片側にセットします。
もう一方のギヤケースでフタをします。

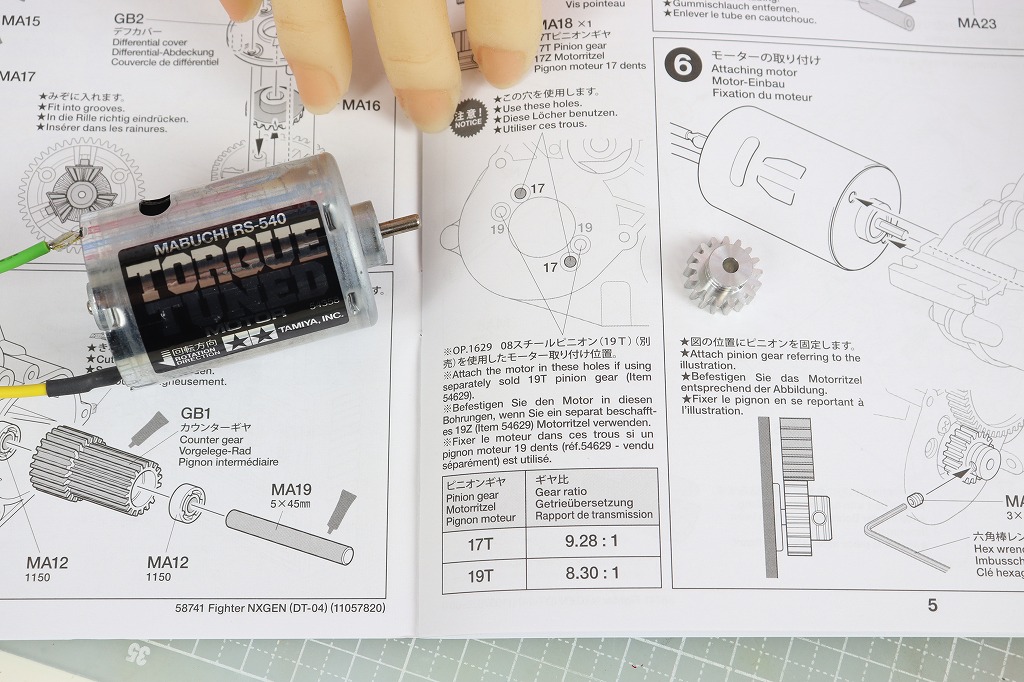

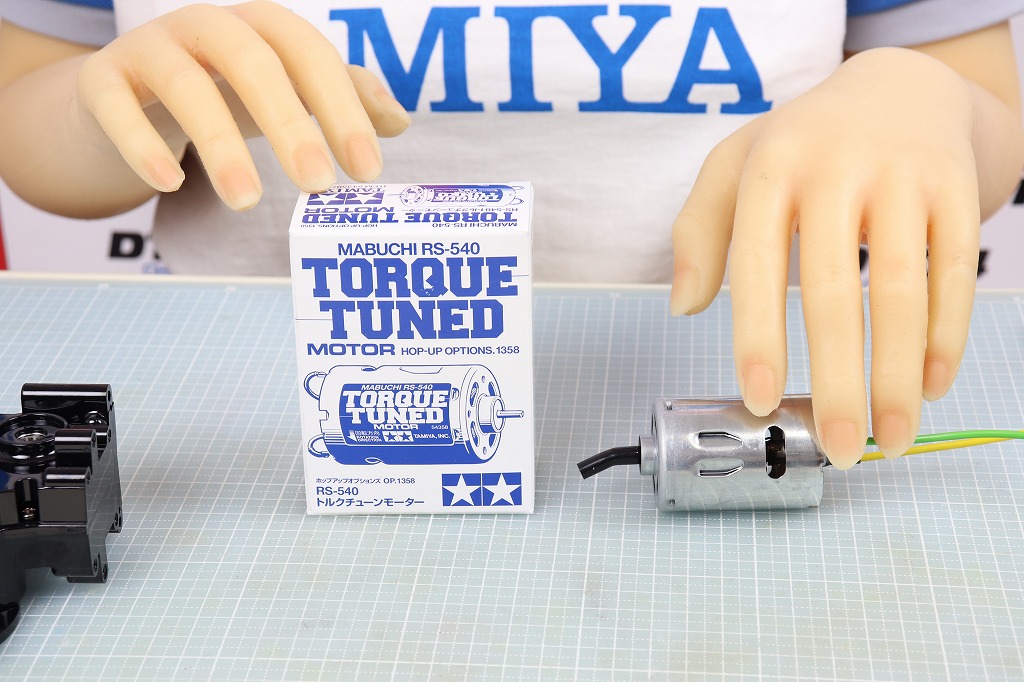

これにモーターを付けるのですが、付属のモーターは使わず、別途購入したトルクチューンモーターを使います。
ピニオンギヤは、付属の17歯(加速力重視)と別売りの19歯(最高速度重視)の2種類が使えます。今回はトルクチューンモーターなので、付属の17歯をそのまま使います。

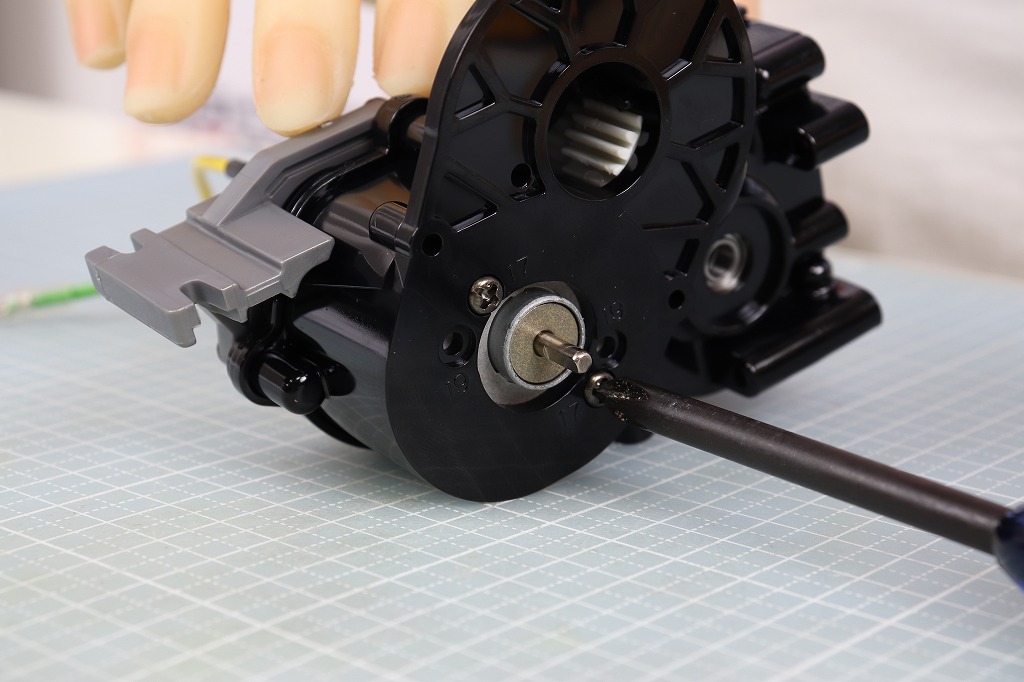

モーターを17の穴位置に固定します。

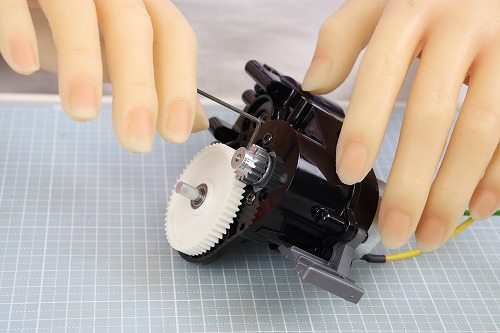

スパーギヤとピニオンギヤを取り付けます。
ギヤカバーを付け、注意シールを貼って…

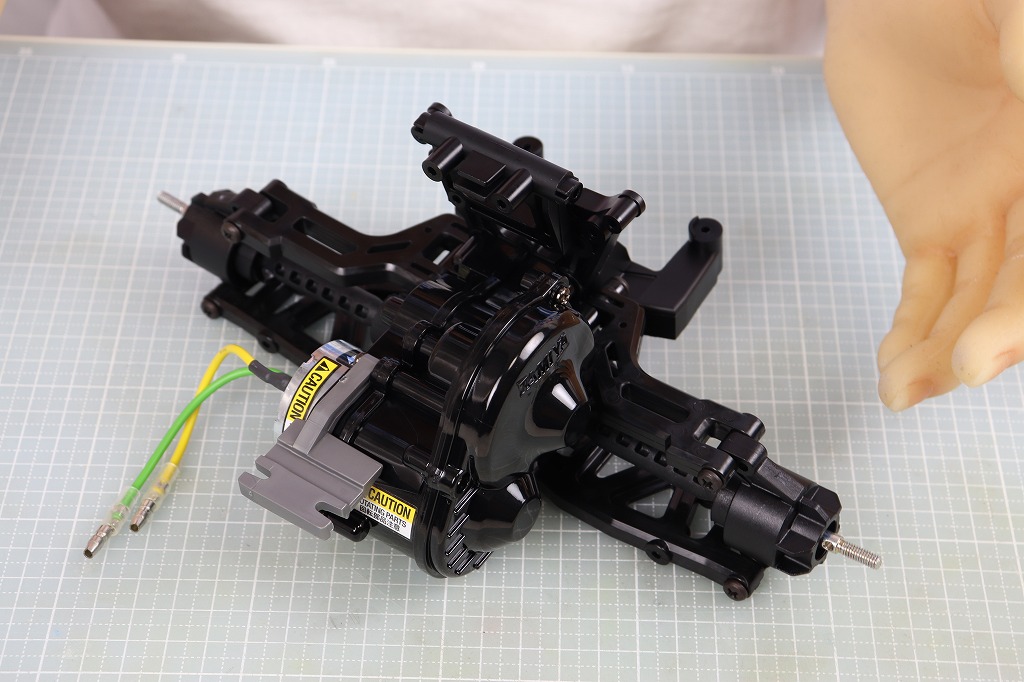

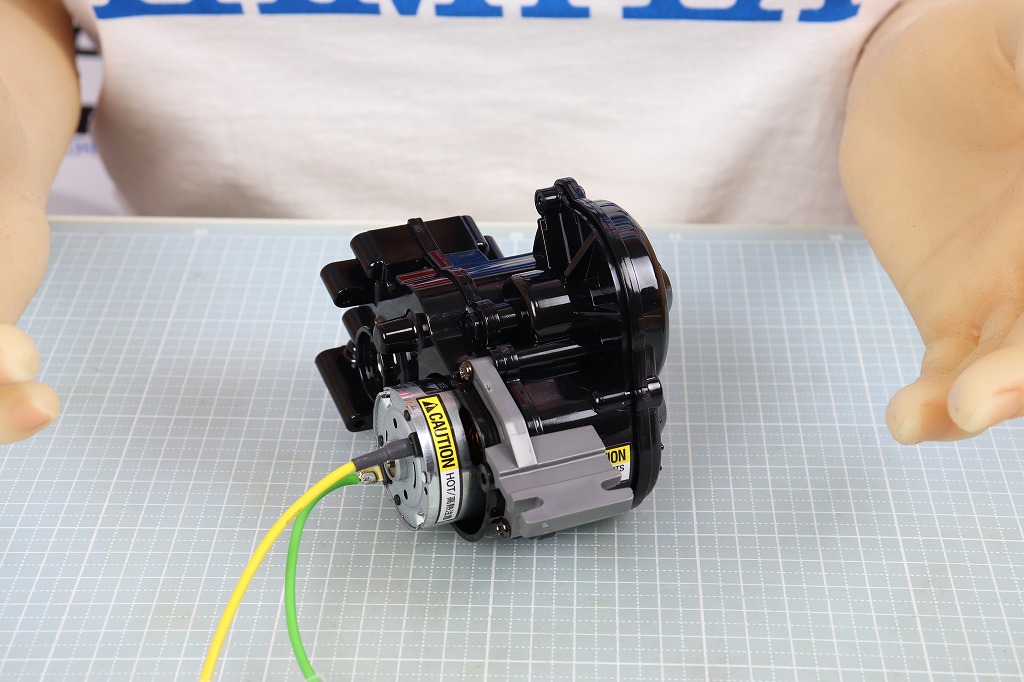

モーターギヤボックスの完成です。

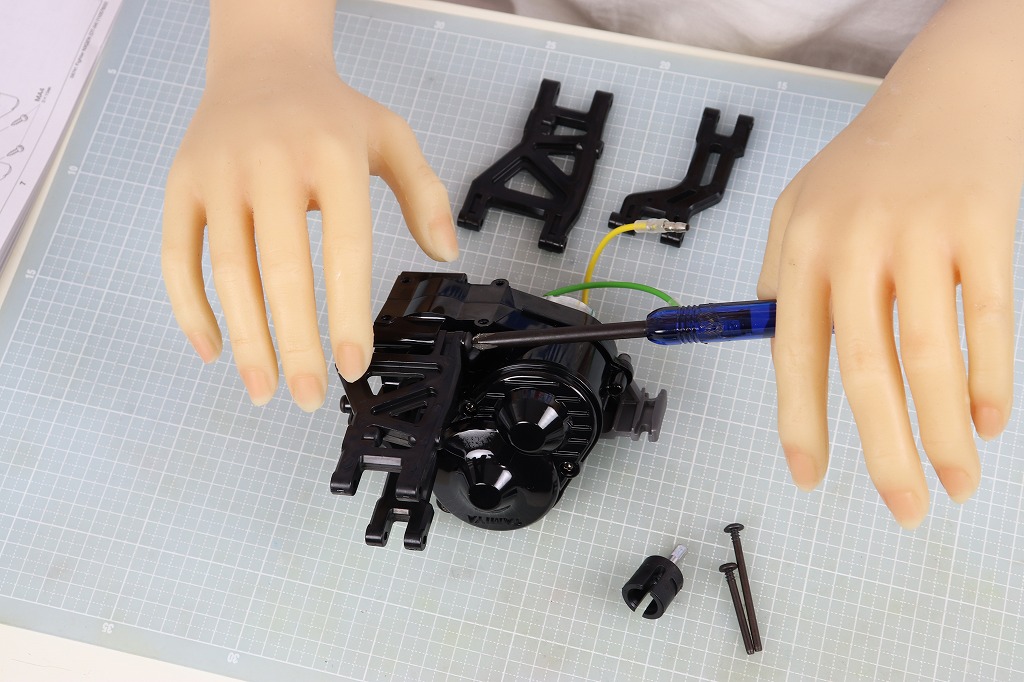

ここから、リヤ部を仕上げていきます。まずはアームを付けます。

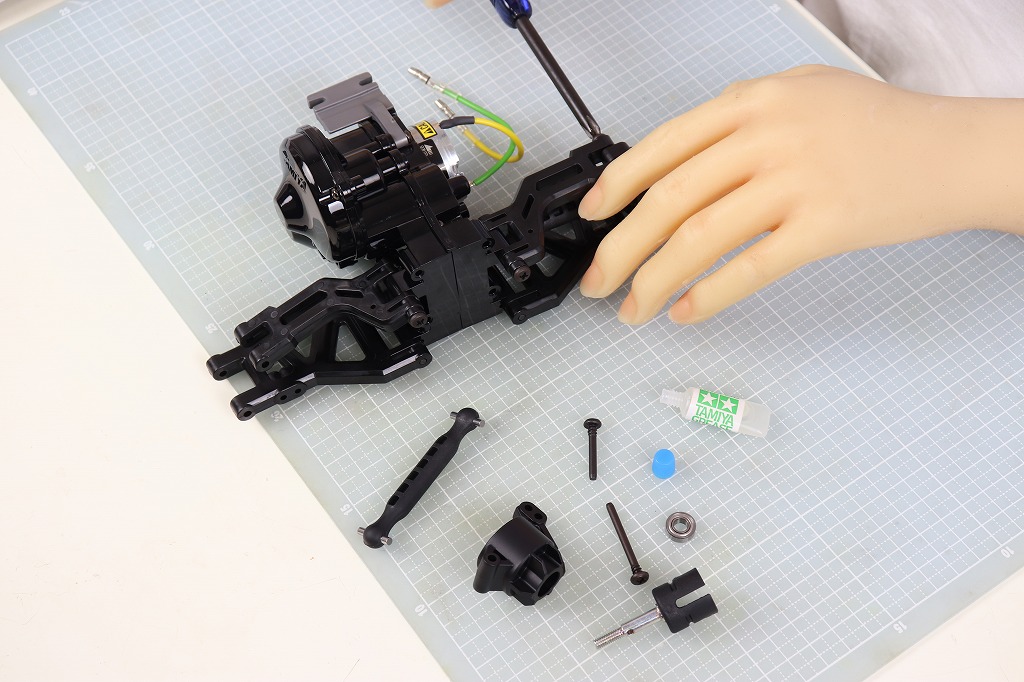

さらに、タイヤを取り付ける部分、リヤアクスルとドライブシャフトを取り付けます。
さらにパーツを付けて…
足回りができました。
ここで、リヤのオイルダンパーを作ります。

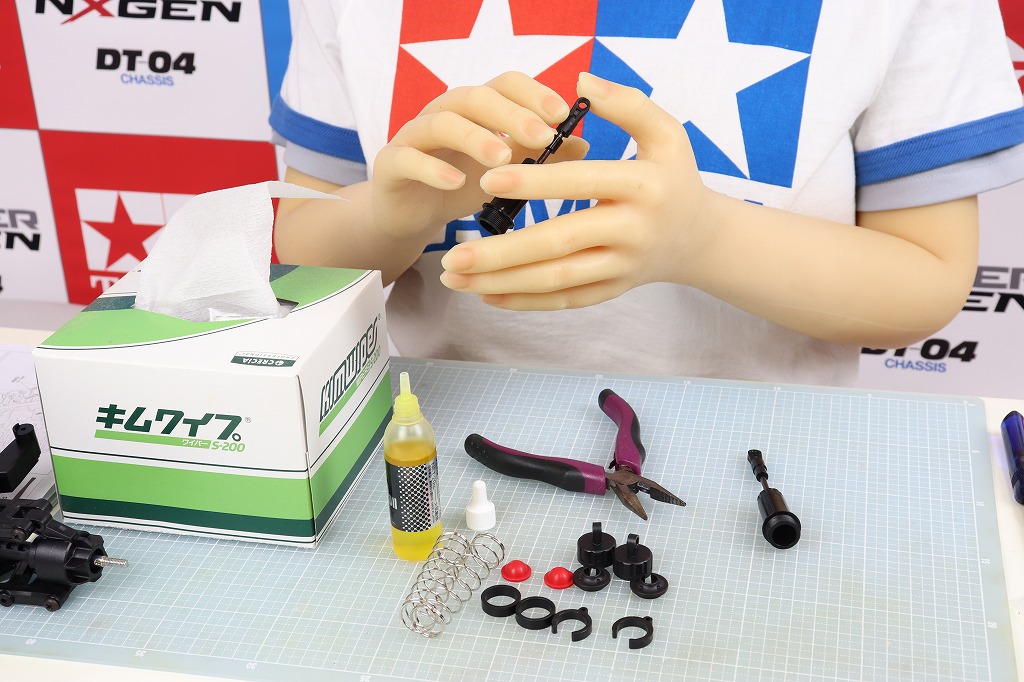

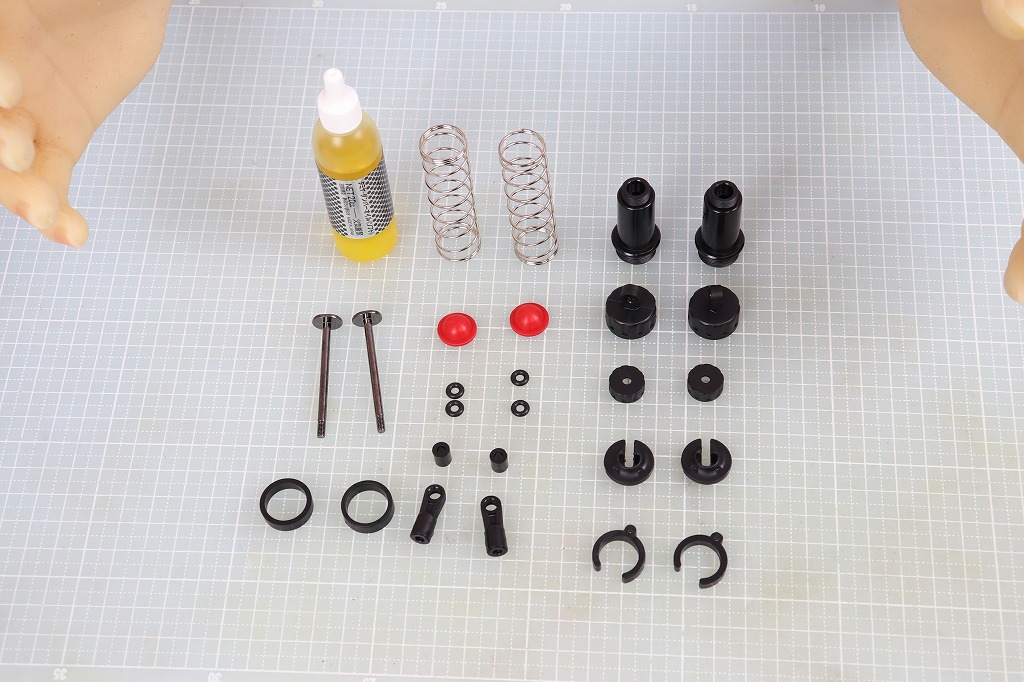

とりあえず、必要なパーツを用意しました。
まずは、シリンダーにピストンを通し、アジャスターを付けます。
で、オイルを入れます。

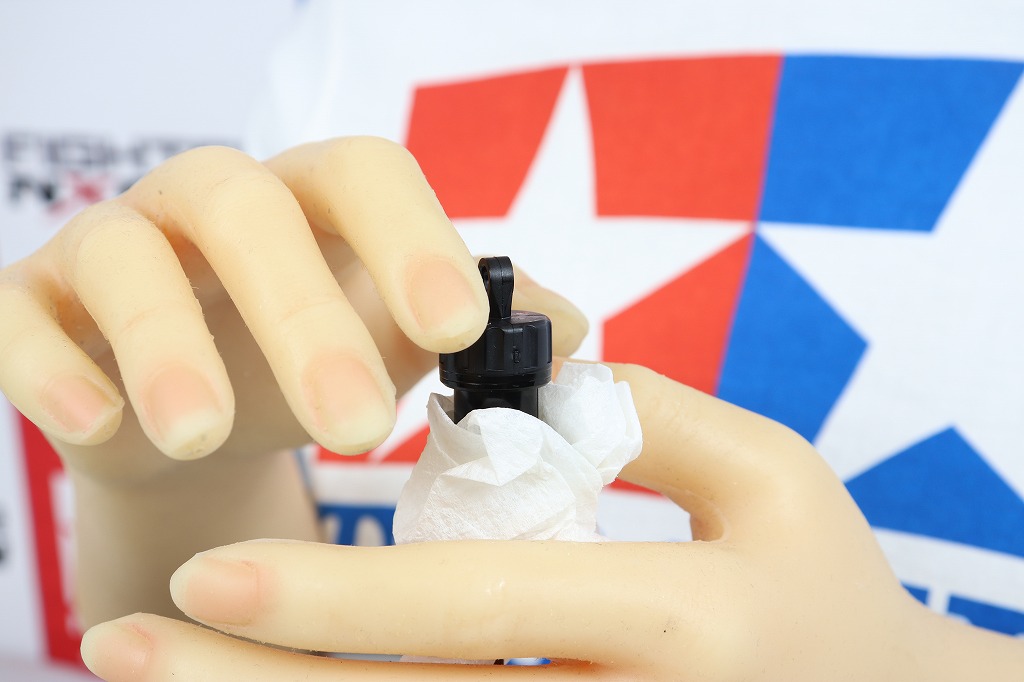

気泡が無くなったら、しっかりとフタをします。

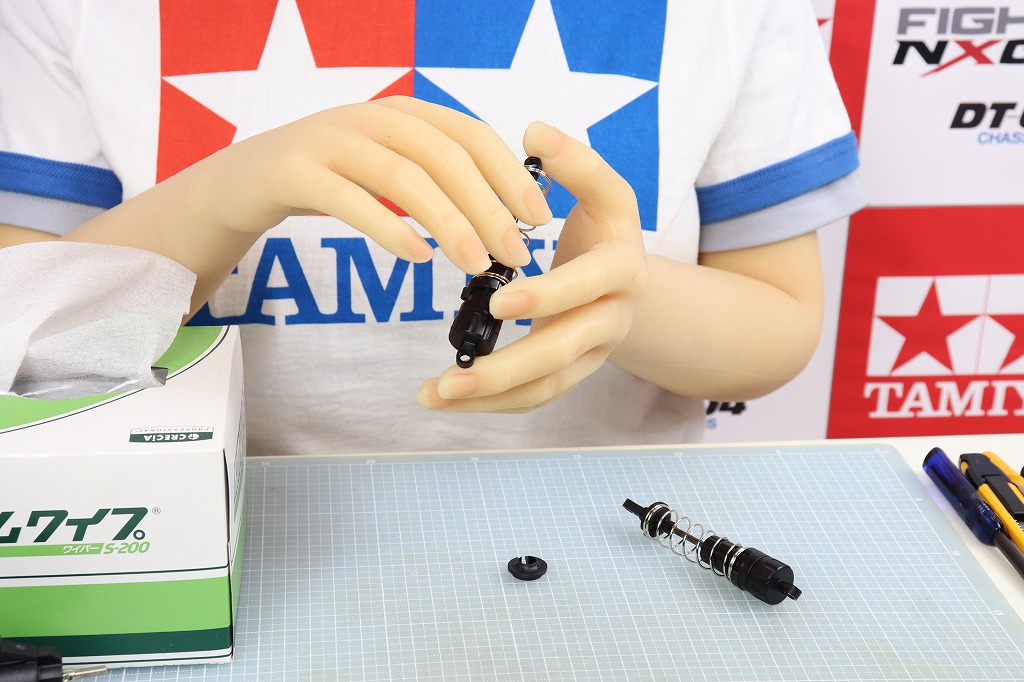

バネを付けて…

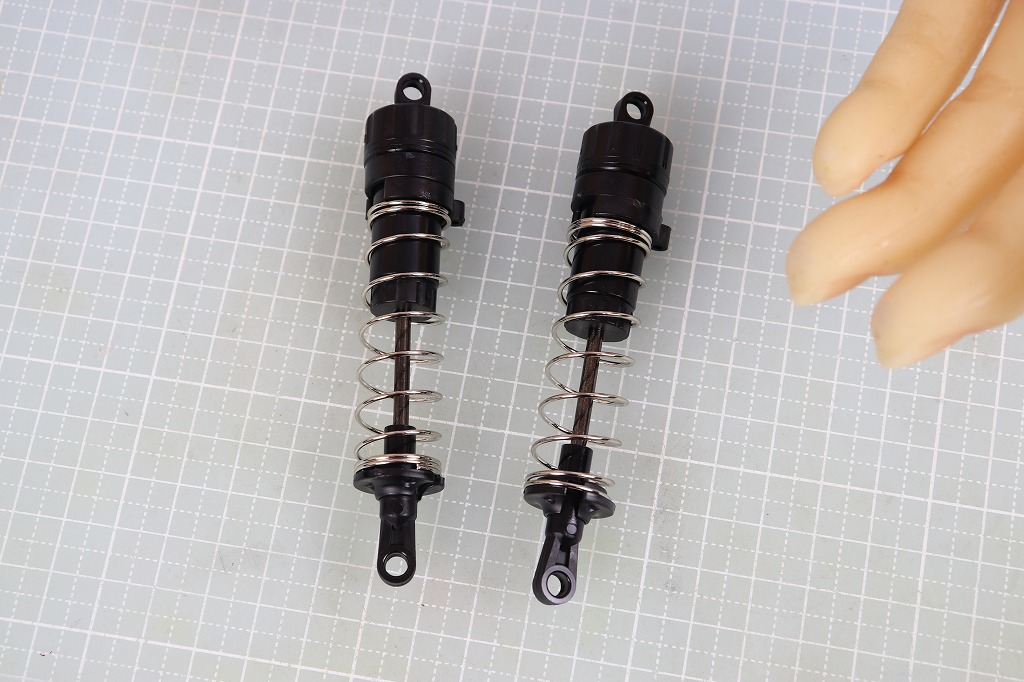

リヤダンパーの完成です。

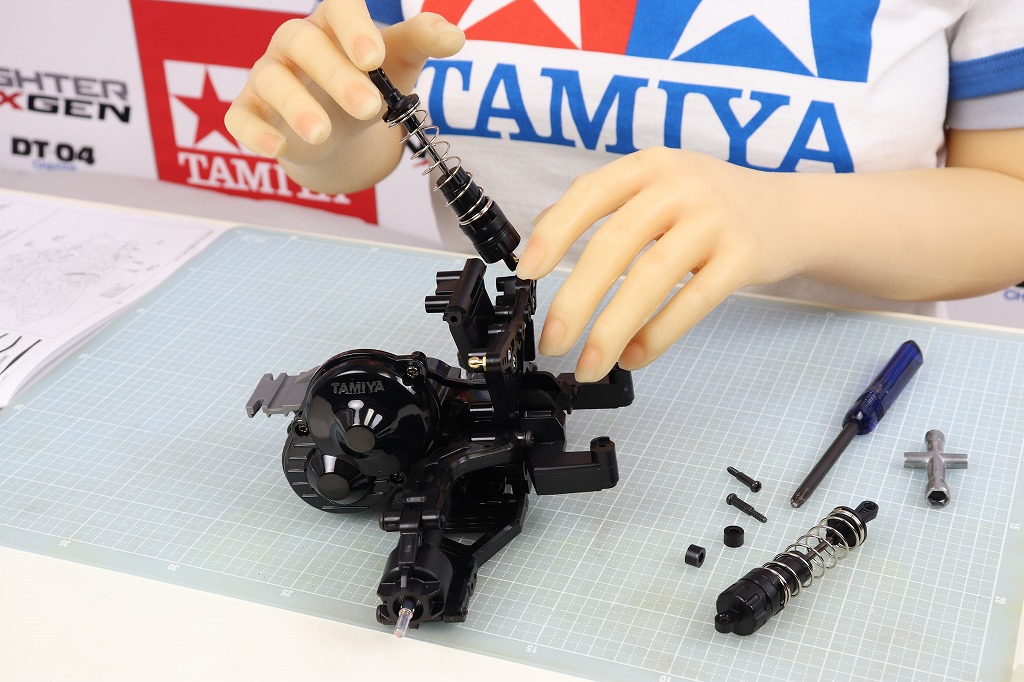

ダンパーステーとリヤダンパーを取り付けます。

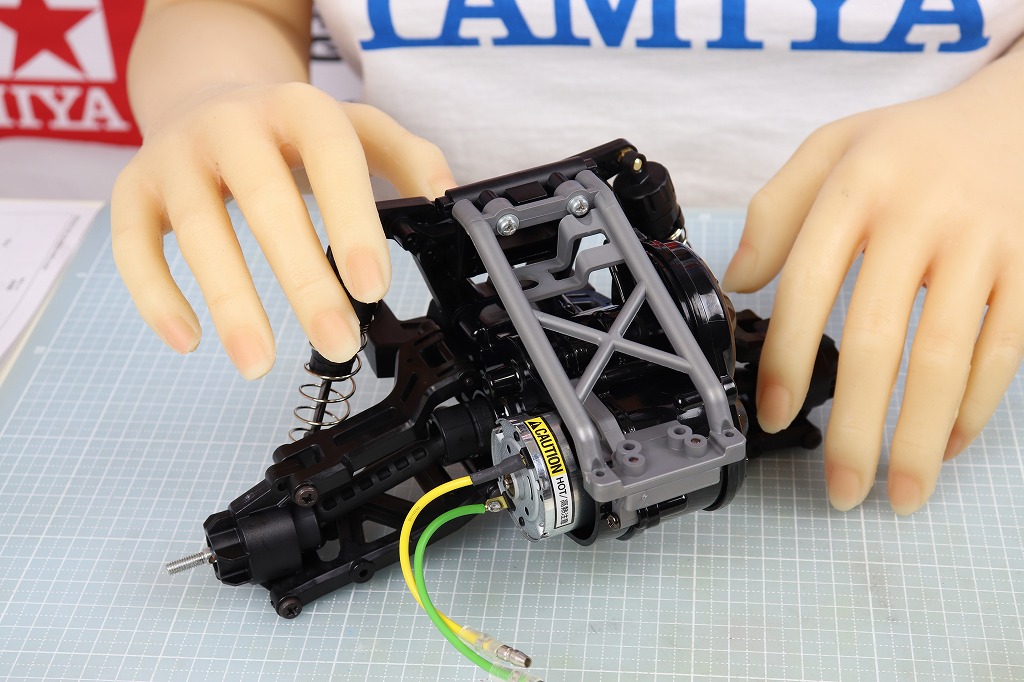

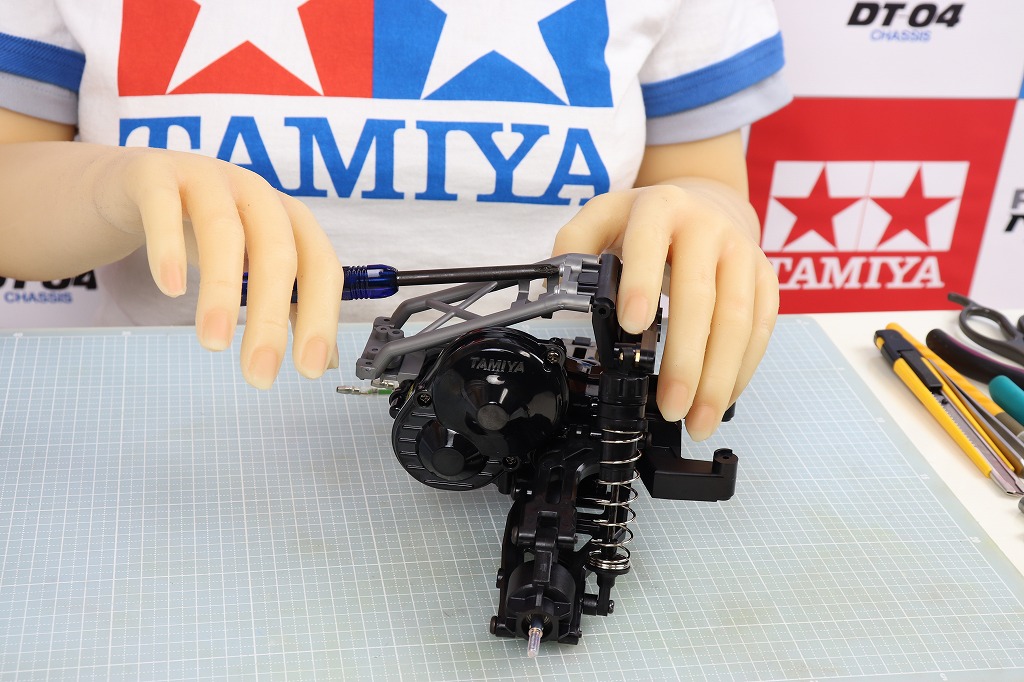

さらに、リヤロールケージを付けて…

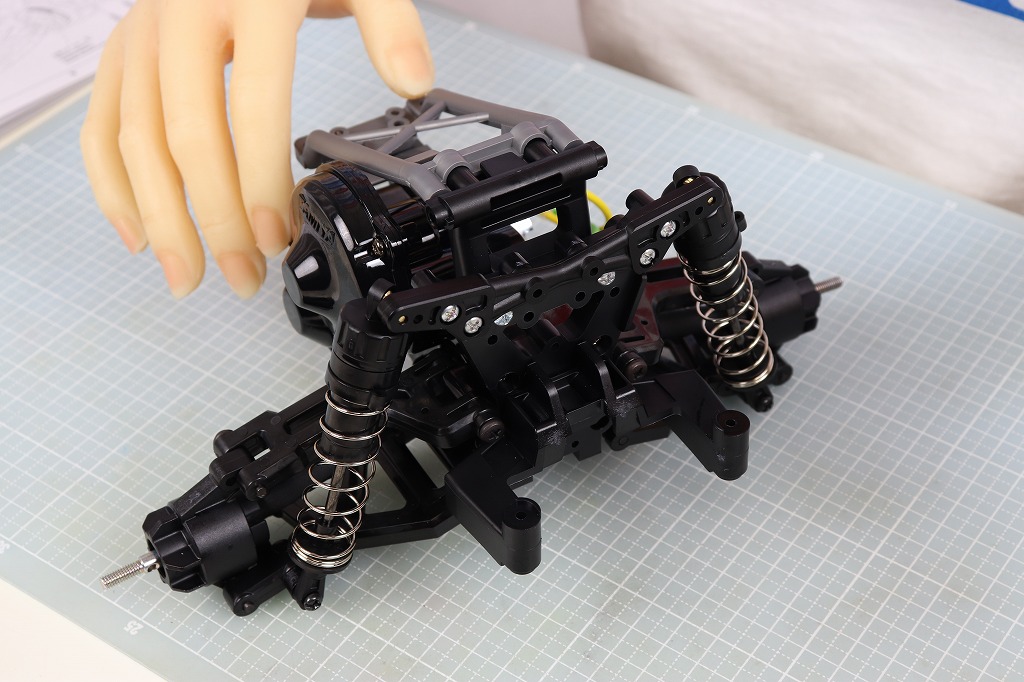

足回りが安定しました。

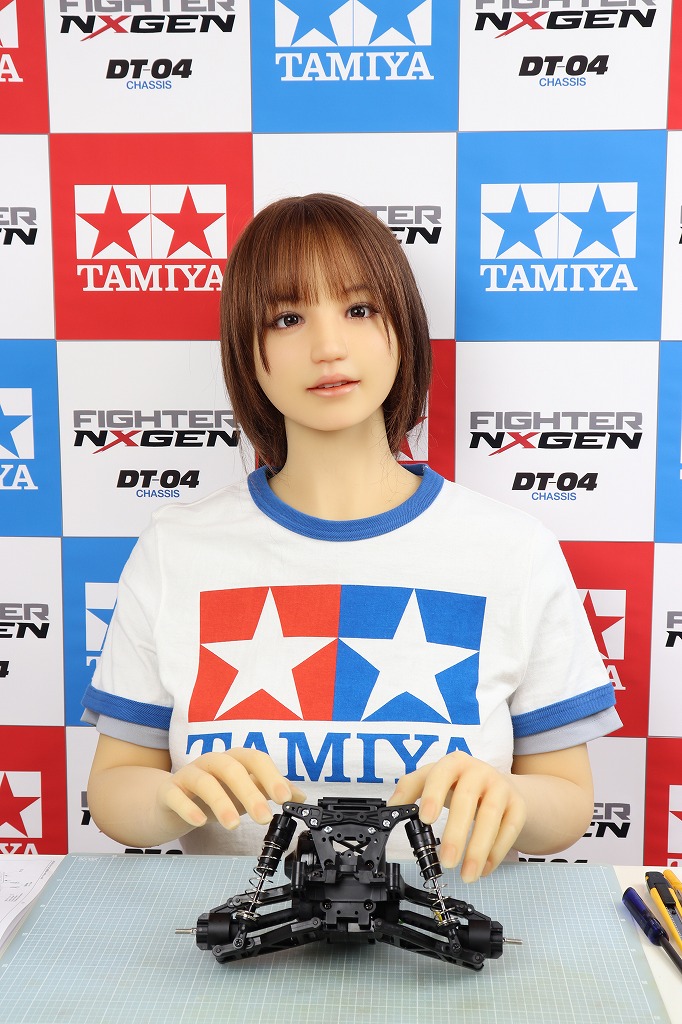

そして、これでリヤ部の完成です。
オプションパーツが無いと、組み立てが簡単です。
